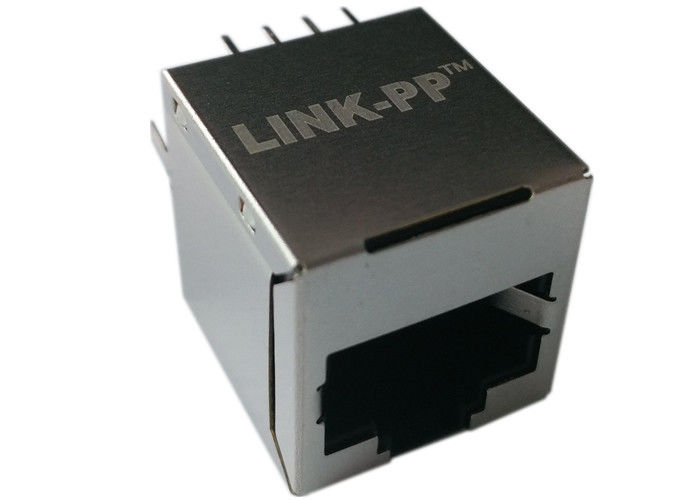

grado verticale di 10/100M RJ45 Jack 180°



Entrata di verticale verticale/Rj45 della presa del ♦ Rj45
Entrata verticale/verticale Rj45 del connettore del ♦ Rj45
Supporto verticale del connettore del ♦ Rj45/Jack modulare verticale
♦ Rj45 verticale con magnetica integrata/Rj45 verticale
Verticale di magnetica integrato Rj45 del ♦
Supporto verticale Rj45 Jack del ♦
Presa verticale del ♦ Rj45/Rj45 verticale Jack
♦ Rj45 verticale con magnetica
♦ Rj45 verticale POE/POE+

Entrata verticale RJ45 verticale Jack di grado del supporto 180°



VERIFICHI LE NOTE (25±5℃)
1.TR: (100KHZ, 0.1V);
TX=1: 1±2% RX=1: 1±2%P2.LX: (Polarizzazione di 100KHZ, di 100mV, di 8mA, di CC)
PERNI: (R1-R3), (R4-R6) MIN DI =350UH
filtro 3.Transmitter & ricevitore a filtro:
Impedenza passa-basso 100Ω dell'equilibrio
4.HIPOT:
Input (R1-R3) ad uscita (C1-C2): 1500VAC 60sec
Input (R4-R6) ad uscita (C3-C6): 1500VAC 60sec
PERDITA 5.INSERTION:
-1.0dB MAX @ 1.0MHz A 100MHz
PERDITA 6.RETURN:
MIN @ 1.0MHz di -18dB A 30MHz
MIN @ 30MHz di -16dB A 60MHz
MIN @ 60MHz di -12dB A 80MHz
CONVERSAZIONE 7.CROSS:
MIN @1.0MHz di -30dB A 100MHz
RIFIUTO di MODO 8.COMMON:
MIN @1.0MHz di -30dB A 100MHz
TEMPERATURA 9.OPERATING: -40℃~+85℃.



Fermaglio verticale dell'entrata RJ45 della cima di grado di RJ45 Jack 180°
