Dettagli:
Termini di pagamento e spedizione:
|
| Specifiche: | LP5004NL | P/N: | LP5004NL |
|---|---|---|---|
| Ethernet: | 1x10/100Mbps | Montaggio: | SMD |
| Misura: | 17.70x15.80x6.60mm | Campioni: | libero |
| Punto culminante: | magnetica 10/100Base-T,Trasformatore di magnetica di gigabit |
||
1. trasformatore di magnetica 1000Base-T
2. Tensione di isolamento: 1500Vrms
3. trasformatore di isolamento di Ethernet 10/100/1000Mbps
4. 24 trasformatori del montaggio di superficie dei perni

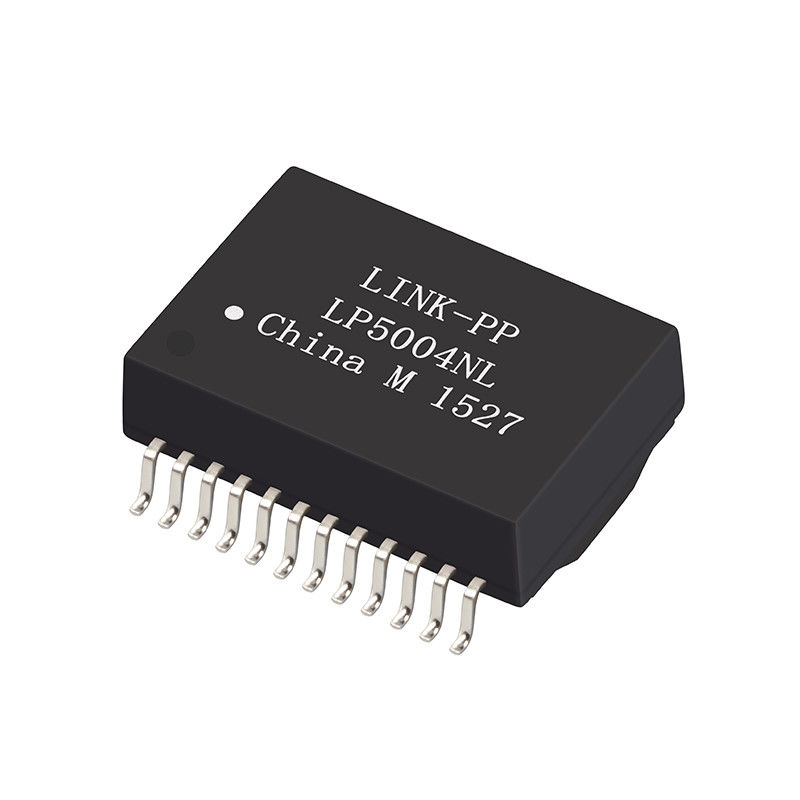

5. LINK-PP LP5004NL magnetico per Gigabit Ethernet
Specifiche elettriche (25):
1. Giri Ratio50KHz, 0.5V
Lato del chip: Linea side=1CT: 1CT+_2%
2. Induttanza (Ls) 100KHz, 0.1V, polarizzazione di CC 12mA:
Lato del chip: min 350uH
3. Inserzione Loss1-100MHz: -1.4dB massimo
4. Ritorno Loss1-30MHz: Min di -16dB
40MHz: Min di -14.4dB
50MHz: Min di -13.1dB
60-80MHz: Min di -12dB
100MHz: Min di -10dB
5. Differenziale al rifiuto di modo comune:
30MHz: Min di -45dB
60MHz: Min di -40dB
100MHz: Min di -35dB
6. Crosstalk30MHz: Min di -40dB
60MHz: Min di -35dB
100MHz: Min di -30dB
7. Ciao-vaso: 1500Vrms, 0.5mA, 1Sec
Lato del chip alla linea lato
Applicazioni
Usato per le attrezzature di comunicazione e della rete quale il HUB, tessera PC,
Commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL
Vantaggio competitivo
persone 1100,
prova di 100%
Termine di consegna flessibile
LP5004ANLE
LP5004ANL
LP5004NL
LP5004NLE
LP5005ANL
LP5005NLE
LP5006ANL
LP5007ANL
