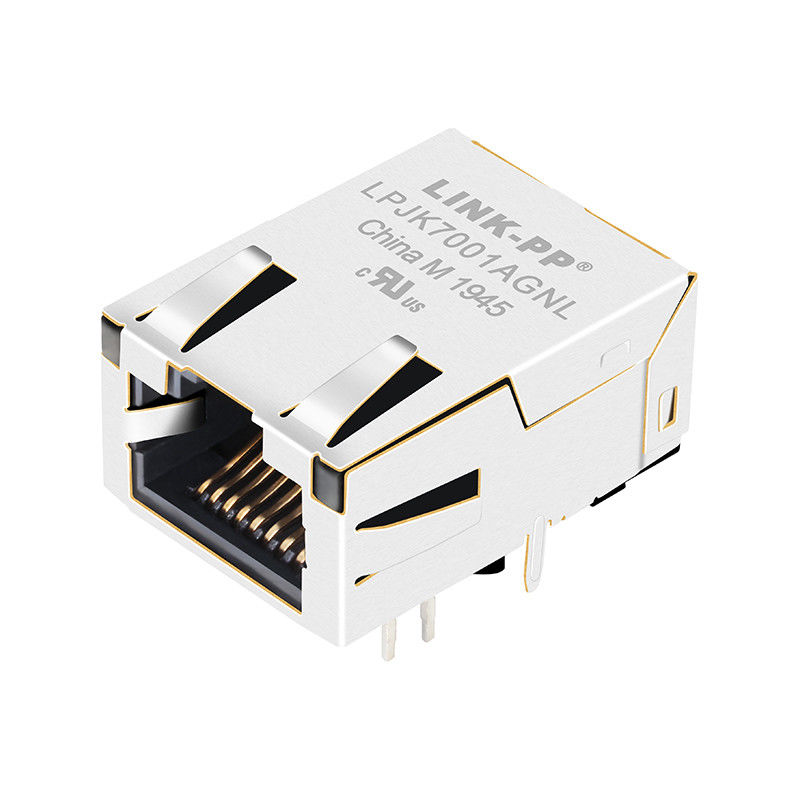

Connettore ultrabasso 1x 10/100Mbps di profilo Rj-45 di LPJK7001AGNL magnetico
- Basso profilo Rj45 10/100Base-TX LPJK7001AGNL
- Con o senza la spina di basso profilo Rj45 del LED
- Basso profilo Rj45 con magnetica 10/100Mbps
- Altezza del foro 11.3mm di Througn
- Magnetica di basso profilo Rj45 10/100
- Connettore ultrabasso di profilo Rj45
Connettore ultrabasso RJ45 di basso profilo Jack del PWB di profilo
Descrizione:
1. Tipo di prodotto caratteristiche:
1) tipo = connettore di prodotto
2) tipo di Jack = RJ45
3) profilo = norma
4) orientamento del montaggio del PWB = entrata del lato (angolo retto)
2. Collegamento meccanico:
1) configurazione di Jack = 1 x 1
3. Caratteristiche elettriche:
1) schermato = sì
4. Caratteristiche relative di termine:
1) dito di EMI - fondo = senza
2) metodo = lega per saldatura di termine
5. Caratteristiche relative del corpo:
1) la configurazione del porto = sceglie/multi
2) dita di EMI sommità e lati = con senza
3) orientamento = norma del fermo - chiuda
4) lunghezza della coda del PWB
6. Caratteristiche relative del contatto:
1) precaricato = sì
2) tipo di termine del contatto = tramite il supporto superficie/del foro
7. Abitazione delle caratteristiche relative:
1) stile = Jack del connettore
8. Standard industriali:
1) conformità di RoHS/ELV = RoHS compiacente, ELV compiacente
2) lega per saldatura senza piombo di processi = di Wave della lega per saldatura capace a 240°C,
Lega per saldatura capace a 260°C, lega per saldatura di Wave di Wave capace a 265°C
3) la storia di conformità di RoHS/ELV = era sempre RoHS compiacente
9. Marcatura di identificazione:
1) colore sinistro del LED (posizione #1) = verde - una resistenza da 250 ohm
2) giusto colore del LED (posizione #2) = verde - una resistenza da 250 ohm
10. Termini per uso:
1) si applica a = circuito stampato
2) condizioni ambientali = ufficio/locali
3) temperatura di funzionamento (°C) = 0 - 70/-40 - +85
Vantaggio competitivo:
♦ RJ45 di basso profilo Jack
♦ 16 anni di esperienza di produzione,
persone del ♦ 1100,
prova del ♦ 100%
Termine di consegna flessibile del ♦
