Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: L22T001-3
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Articolo: |
L22T001-3 |
Ethernet: |
1000 BASE-T |
Incrocio rf: |
L22T001-3=>LP5006ANL |
Perni: |
24 |
Archivi: |
PDF/scheda/3D/IGS/punto /Stp |
campioni: |
4 pc disponibili |
Porto: |
Singolo |
Prezzo: |
supportive |
Articolo: |
L22T001-3 |
Ethernet: |
1000 BASE-T |
Incrocio rf: |
L22T001-3=>LP5006ANL |
Perni: |
24 |
Archivi: |
PDF/scheda/3D/IGS/punto /Stp |
campioni: |
4 pc disponibili |
Porto: |
Singolo |
Prezzo: |
supportive |

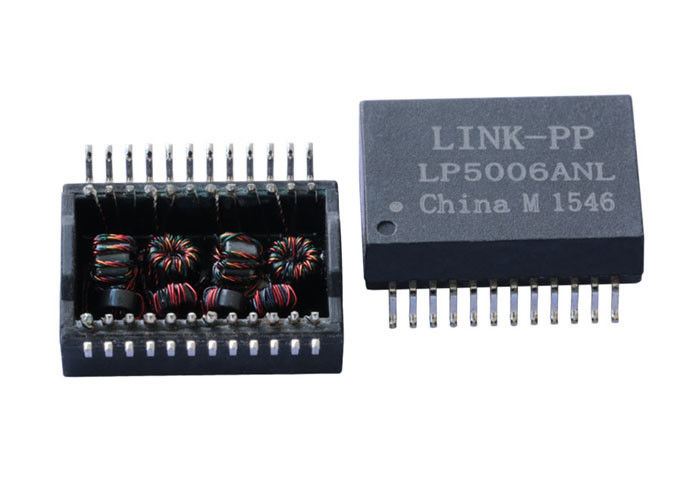

trasformatore LP5006ANL di Gigabit Ethernet del porto 1.Single
Pin di 2.Cross rf L22T001-3 al Pin compatibile
3,1000 applicazione di Ethernet dei moduli di magnetica della base-t
Applicazione:
computer 1.Rugged
Assemblee 2.Cable
moduli di uscita 3.Data
prodotti 4.PCI
| Pin al perno L21N002-0 | |||
| Serie | Trasformatore | PORTATA compiacente: | Sì |
| Numero dei porti: | Scelga/raddoppi | UE RoHS compiacente: | Sì |
| Produttore | LINK-PP | La Cina RoHS compiacente: | Sì |
| Velocità: | Base-t 1000 | Numero delle funzioni: | 1 |
| Pacchetto: | SMD | Rapporto di giri (NP: NS) | 1:1; 1:1 |
| PIN | 24 | Stato: | Attivo |
| Rapporto di giro (±2%): | TX=1CT: 1CT RX=1CT: CT |
| Induttanza OCL: | 350uH MIN/@ 100KHz, 0.1V, polarizzazione di CC 8mA |
| Perdita di inserzione: | -1.0dB MAX @ 1-65MHz |
| Attenuazione di riflessione: | MIN @ 1-10MHz di -20dB |
| MIN @ 10-30MHz di -16dB | |
| MIN @ 30-60MHz di -12dB | |
| MIN @ 60-100MHz di -10dB | |
| Conversazione trasversale: | MIN @ 1-30MHz di -40dB |
| MIN @ 30-60MHz di -35dB | |
| MIN @ 60-100MHz di -30dB | |
| Rifiuto di modo comune: | MIN @ 1-50MHz di -30dB |
| MIN @ 50-150MHz di -20dB | |
| Prova di Hipot: | MIN 1500Vrms |
| Gamma di temperatura di funzionamento: | 0℃ A 70℃. /-40℃ A 85℃. |
NOTE:
1.Designed all'applicazione di sostegno
vari rapporti di giri 2.With.
3.350uH min OCL con 8mA di sbieco.
la temperatura di riflusso 4.Maximum è 250℃, sec 5.
specificazione di 5.Meets IEEE 802,3
certificazione 6.UL: Numero di archivio E484635
7.Compliance con i requisiti di ROHS
8,100% provato (non appena lotto provato)
