Dettagli del prodotto
Luogo di origine: La Cina

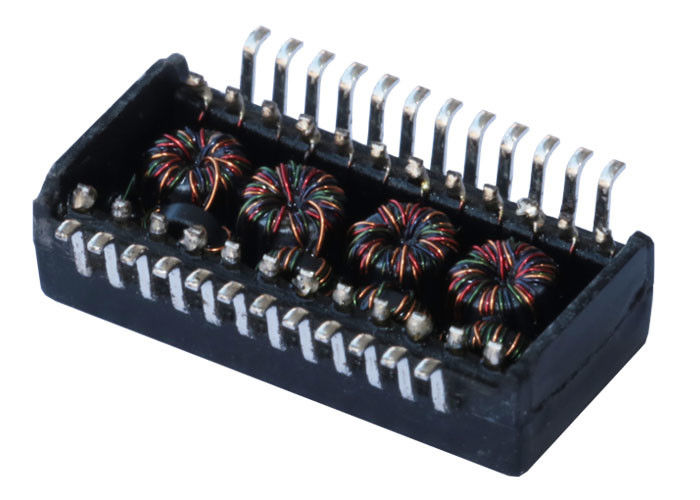

Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: L22H001-L
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
P/N: |
L22H001-L |
Interfaccia: |
base-t 2.5G |
Perni: |
24 |
Alternativa: |
=> LPxxxNL di L22H001-L |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
MISURA: |
L18.10XB16.00XH6.20 (millimetro) |
campioni: |
libero |
Montaggio: |
smd |
P/N: |
L22H001-L |
Interfaccia: |
base-t 2.5G |
Perni: |
24 |
Alternativa: |
=> LPxxxNL di L22H001-L |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
MISURA: |
L18.10XB16.00XH6.20 (millimetro) |
campioni: |
libero |
Montaggio: |
smd |
SPECIFICAZIONE:
1 progettato per la base-t di Ethernet 2.5G, singole applicazioni del porto.
2 supporti 4 paia del cavo di UTP di categoria 5.
Un'interfaccia di 3 cavi per isolamento e le emissioni comuni basse di modo.
Progettazione 4 per incontrare IEEE 802,3 con la corrente equilibrata 720mA.
La conformità 5 with ROHS&Halogen libera i requisiti.
6 temperatura di stoccaggio e di funzionamento
Livello di sensibilità di umidità 7 (MSL): 2a
Temperatura di funzionamento: 0°C a +70°C
Temperatura di stoccaggio: -25°C a +105°C
Applicazione:
I prodotti di 1 RapidIO
2 prodotti di SCSI
3 bordi di DSP
4 schermi piatti
Specifiche | L22H001-L |
velocità | base-t 2.5G |
Perni | 24 |
Altezza (millimetro) | 6,20 millimetri |
Lunghezza (millimetro) | 18,10 millimetri |
Larghezza (millimetro) | 16,00 millimetri |
PORTATA compiacente | Sì |
UE RoHS compiacente | Sì |
Tipo del trasformatore | TRASFORMATORE DI DATACOM |
Applicazione | USO GENERALE |
Caratteristica di montaggio | SUPPORTO DI SUPERFICIE |
Specifiche elettriche @25℃ | Tipo: Impedenza passa-basso 100Ω dell'equilibrio |
Perdita di inserzione: | dB 1-50MHz -0,5 massimo dB 50-125MHz -1,0 massimo dB 125-200MHz -2,0 massimo |
Attenuazione di riflessione: | dB Minload 100Ω di 1~40MHz -20 dB Minload 100Ω di 40-200MHz -20+15*log (Freq MHz/40MHz) |
Cm riflesso alla conversione di Diff (riferimento) | min di dB di 1MHz -30 min di dB di 50MHz -30 min di dB di 100MHz -27 min di dB di 200MHz -24 |
Cm alla conversione del dm (riferimento) | min di dB di 1-125MHz -35 |
Diff riflesso alla conversione di cm (riferimento) | min di dB di 1-10MHz -48 min di dB di 10-200MHz -48+19*log (Freq MHz/10MHz) |
Cm ad attenuazione di cm (riferimento) | min di dB di 1-200MHz -25 |
Conversazione trasversale (riferimento) | 1-125 min di dB di megahertz -30 125-200 min di dB di megahertz -25 |
Induttanza | @ 100KHz, 0.1V, POLARIZZAZIONE 180uHMin di CC 8mA |
Prova di HiPot | @ Vrms 1500 |
Rapporto di giri | @ 1:1±5% |
