Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO

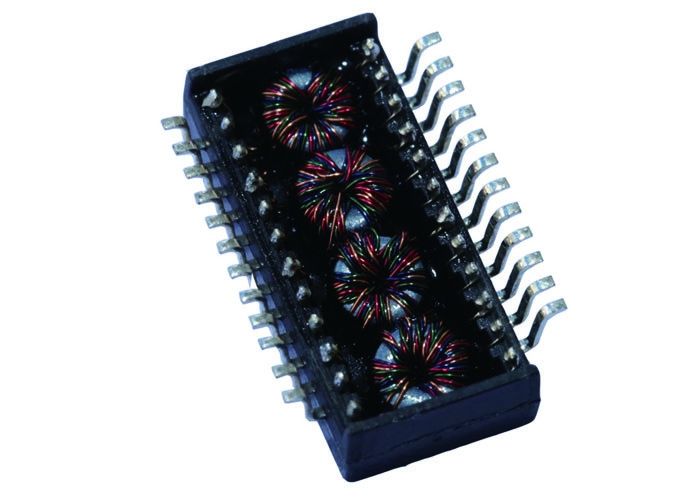

Numero di modello: L22H002-L
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Articolo: |
L22H002-L |
Porto: |
1 |
Interfaccia: |
base-t 5G |
Perni: |
24 |
Alternativa: |
L22H002-L=>LPxxxNL |
MISURA: |
L13.60xB15.00xH6.25 (millimetro) |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Articolo: |
L22H002-L |
Porto: |
1 |
Interfaccia: |
base-t 5G |
Perni: |
24 |
Alternativa: |
L22H002-L=>LPxxxNL |
MISURA: |
L13.60xB15.00xH6.25 (millimetro) |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
SPECIFICAZIONE:
1 progettato per la base-t di Ethernet 5G, singole applicazioni complete del porto.
2 supporti 4 paia della categoria 6 o di maggior cavo.
Un'interfaccia di 3 cavi per isolamento e le emissioni comuni basse di modo.
4 ha progettato per incontrare IEEE 802,3 con la corrente equilibrata 720mA.
La conformità 5 with RoHS&Halogen libera i requisiti.
6 temperatura di stoccaggio e di funzionamento
Temperatura di funzionamento: 0°C a +70°C
Temperatura di stoccaggio: -25°C a +105°C
Livello di sensibilità di umidità 7 (MSL): 2a
Applicazione:
Gli arraffoni di 1 struttura
2 terminali informatici
3 schede madri del computer
4 banchi da lavoro e stazioni di lavoro (industriale)
Numero del pezzo | L22H002-L |
Rapporto di giri (NP: NS) | 1:1; 1:1 |
Altezza (millimetro) | 6,25 |
Lunghezza (millimetro) | 13,60 |
Larghezza (millimetro) | 15,00 |
PORTATA compiacente | Sì |
UE RoHS compiacente | Sì |
Tipo del trasformatore | TRASFORMATORE DI DATACOM |
Caratteristica di montaggio | SMD |
Applicazione | USO GENERALE |
1.Electrical specifiche @25℃
Tipo: Impedenza passa-basso 100Ω dell'equilibrio
perdita 2.Insertion
dB 1-50MHZ -0,5 massimo
dB 50-125MHZ -1,0 massimo
dB 125-300MHZ -2,0 massimo
perdita 3.Return
dB Minload 100Ω di 1-50MHz -20
carico minimo 100Ω di dB di 50-200MHz -20+8*log (Freq MHz/50MHz)
carico minimo 100Ω di dB di 200-300MHz -15+30*log (Freq MHz/200MHz)
4.Reflected cm alla conversione di Diff (riferimento)
min di dB di 1MHZ -30
min di dB di 50MHZ -30
min di dB di 100MHZ -27
min di dB di 200MHZ -24
min di dB di 300MHZ -22
5.CM alla conversione del dm (riferimento)
min di dB di 1-50MHZ -35
min di dB di 125MHZ -30
min di dB di 200MHZ -27
min di dB di 300MHZ -24
6.Reflected Diff alla conversione di cm (riferimento)
min di dB di 1-10MHZ -48
min di dB di 10-300MHZ -48+19*log (Freq MHz/10MHz)
7.CM ad attenuazione di cm (riferimento)
min di dB di 1-200MHZ -25
min di dB di 200-300MHZ -20
8.Cross conversazione (riferimento)
min di dB di 1-125MHZ -30
min di dB di 125-200MHZ -25
min di dB di 200-300MHZ -25
9.Inductance
@ 100KHz, 0.1V, POLARIZZAZIONE 160uHMin di CC 8mA
prova 10.HiPot
@ Vrms 1500
rapporto 11.Turns
@ 1:1±5%
