Casa > prodotti > Trasformatori magnetici discreti > I moduli SMD di 1 del porto L22N010-0 2.5G della base-t di Ethernet trasformatore di gigabit

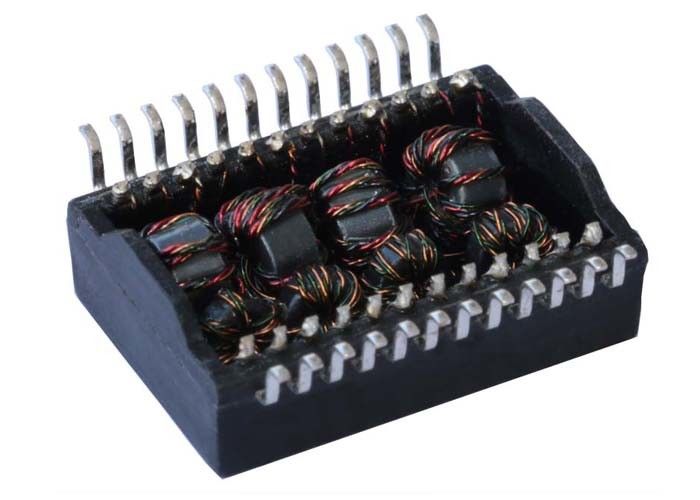

I moduli SMD di 1 del porto L22N010-0 2.5G della base-t di Ethernet trasformatore di gigabit

Dettagli del prodotto

Luogo di origine: La Cina

Marca: LINK-PP

Certificazione: UL,RoHS,Reach,ISO

Numero di modello: L22N010-0

Termini di trasporto & di pagamento

Quantità di ordine minimo: 400/2000/10K/25K

Prezzo: $0.06-$3.2

Imballaggi particolari: T&R

Tempi di consegna: Di riserva

Termini di pagamento: TT, giorni NET30/60/90

Capacità di alimentazione: 3KK/Month

Ottenga il migliore prezzo
Punto culminante:

trasformatore di Ethernet di gigabit

,

potere sopra il trasformatore di Ethernet

Articolo:
L22N010-0
Interfaccia:
Base-t 2.5G~5G
Equivalente:
L22N010-0=>LPxxxNL
Perni:
24
Archivi:
PDF/3D/ISG/Stp/Step/Datasheet
Applicazione:
Prodotti senza fili EPON/GPON
Montaggio:
smd
campioni:
libero
Articolo:
L22N010-0
Interfaccia:
Base-t 2.5G~5G
Equivalente:
L22N010-0=>LPxxxNL
Perni:
24
Archivi:
PDF/3D/ISG/Stp/Step/Datasheet
Applicazione:
Prodotti senza fili EPON/GPON
Montaggio:
smd
campioni:
libero
I moduli SMD di 1 del porto L22N010-0 2.5G della base-t di Ethernet trasformatore di gigabit
I moduli SMD di 1 del porto L22N010-0 2.5G della base-t di Ethernet trasformatore di gigabit



Pin al perno L22N010-0
Serie Trasformatore PORTATA compiacente:
Numero del pezzo: L22N010-0 UE RoHS compiacente:
Produttore LINK-PP La Cina RoHS compiacente:
Velocità: Base-t 2.5G~5G Numero delle funzioni: 1
Pacchetto: SMD Rapporto di giri (NP: NS) 1:1; 1:1
PIN 24 Stato: Attivo

I moduli SMD di 1 del porto L22N010-0 2.5G della base-t di Ethernet trasformatore di gigabit 0



Applicazione:

1 Assemblea Rigido-flessibile del PWB

2 interfacce a macchina umane

3 carte e moduli del CPU

4 filtri di visualizzazione e film



1.Electrical specifiche @25℃
   Tipo: Impedenza passa-basso 100Ω dell'equilibrio
perdita 2.Insertion
   1-50MHZ ................. - 0,5 dB massimi
   dB 50-125MHZ ............. - 1,0 massimo
   dB 125-300MHZ ........... - 2,0 massimo
perdita 3.Return
   1-50MHz ................. - 20 dB Minload 100Ω
   carico minimo 100Ω di dB 50-200MHz ............. - 20+8*log (Freq MHz/50MHz)
   carico minimo 100Ω di dB 200-300MHz ........... - 15+30*log (Freq MHz/200MHz)
4.Reflected cm alla conversione di Diff (riferimento)
   min di dB 1MHZ ...................... - 30
   min di dB 50MHZ .................... - 30
   min di dB 100MHZ .................. - 27
   200MHZ .................. - 24 min di dB
   min di dB 300MHZ .................. - 22
5.CM alla conversione del dm (riferimento)
   min di dB 1-50MHZ ................ - 35
   min di dB 125MHZ ................. - 30
   min di dB 200MHZ ................. - 27
   300MHZ ................. - 24 min di dB
6.Reflected Diff alla conversione di cm (riferimento)
   min di dB 1-10MHZ ................ - 48
   min di dB 10-300MHZ ............ - 48+19*log (Freq MHz/10MHz)
7.CM ad attenuazione di cm (riferimento)
   min di dB 1-200MHZ .............. - 25
   min di dB 200-300MHZ .......... - 20
8.Cross conversazione (riferimento)
   min di dB 1-125MHZ .............. - 30
   min di dB 125-200MHZ .......... - 25
   min di dB 200-300MHZ .......... - 25
9.Inductance

   @ 100KHz, 0.1V, POLARIZZAZIONE 160uHMin di CC 8mA
prova 10.HiPot
   @ Vrms 1500
rapporto 11.Turns
   @ 1:1±5%
