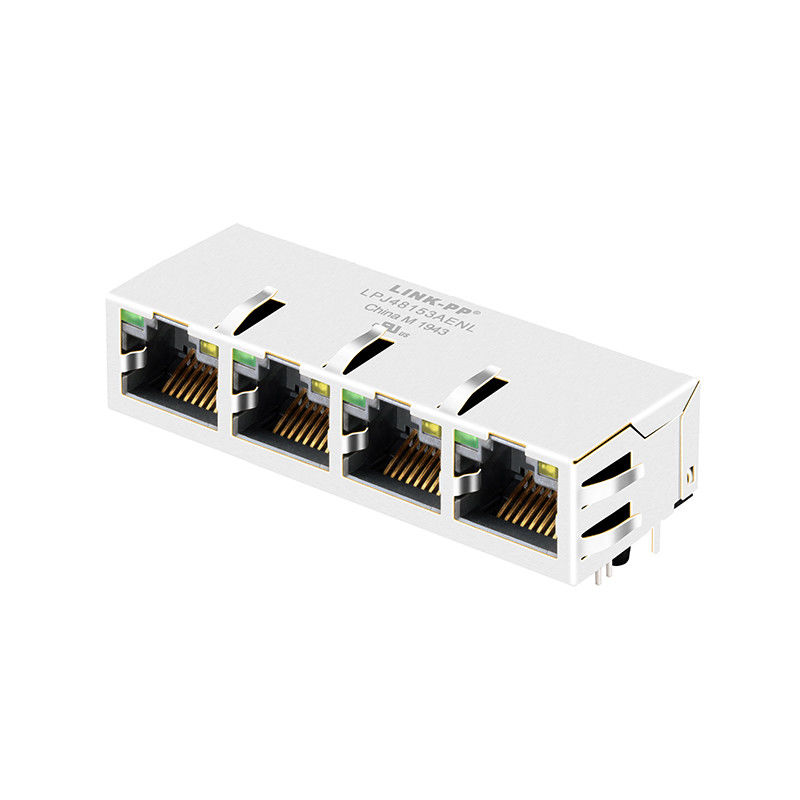

4 Porta PoE RJ45 connettore Magjack 10/100Base-T Bob Smith Termination

1*4 connettore RJ45 con 10/100 base-TX integrato per applicazioni PoE

Rapidi dettagli di 100Base T RJ45 Magjack PoE:

• Tipo di connettore:RJ45 connettori a porte multiple
• Tipo di interfaccia di intercettazione modulare:RJ45
• Connettore e contatto termina a:Tavola di circuito stampato
• Orientazione della serratura:Standard - Serratura
• Configurazione delle porte multiple:Consociati
• Configurazione della matrice di porta:1x4
• Densità di contatto del connettore:Norme
• Orientazione del montaggio del PCB:Angolo retto
• Tabelle EMI: Con
• Tipo di indicatore di stato:LED
• Giusto.Colore LED:Giallo
• A sinistraColore LED:Verde
• Materiale di alloggiamento:PA66+30% G.F. termoplasticoUL94V-0
• Materiale di contatto:Fosforo bronzoC5210R-EH Spessore = 0,35 mm
• Pini:Altri prodottiC2680R-H Spessore = 0,35 mm
• Scudo:SUS S201-1/2HSpessore = 0,2 mm
• Connessione:D'oro6 micro-pollici al minuto, in zona di contatto.

Specifiche elettriche @ 25°C:

Cosa sono i terminali Bob Smith?


I terminali Bob Smith, noti anche come reti terminali Bob Smith, sono una tecnologia utilizzata nelle porte Ethernet.Questa tecnologia migliora le prestazioni delle interfacce Ethernet utilizzando resistori e condensatori per fornire un abbinamento di impedenza a modalità comuneQuesto aiuta a ridurre le interferenze elettromagnetiche (EMI) e migliora l'integrità del segnale.connesso collettivamente tramite un condensatore 1000pF alla terra del telaioI resistori sono in genere collocati in serie con ogni linea di segnale differenziale e il condensatore viene utilizzato per il filtraggio del rumore in modalità comune.Lo scopo di questa tecnica di terminazione è quello di abbinare l'impedenza del modo comune della linea di trasmissione, che aiuta a ridurre al minimo i riflessi e a mantenere l'integrità del segnale.

Applicazioni del MagJack Ethernet RJ45:

1. Commutatori Ethernet industriali:utilizzato in ambienti industriali per facilitare comunicazioni dati affidabili e ad alta velocità 10/100Base-T.
2- Interruttore Ethernet veloce:Supporta una trasmissione di dati efficiente con tecnologia Fast Ethernet.
3Interruttore di livello 4:utilizzato per l'elaborazione dei dati al livello di trasporto del modello OSI.
4. Interruttore LAN (interruttore di rete locale):Scambio di dati efficiente tra dispositivi di comunicazione di rete locale.
5. Interruttore WAN (interruttore di rete di ampia area):utilizzato per controllare il traffico di dati tra reti ad ampia area in luoghi diversi.
6. Interruttore ATM (interruttore di modalità di trasferimento asincrono):trasmette i dati in conformità al protocollo della rete ATM.
7. FDDI switch (Fiber Distributed Data Interface):utilizzato nei switch di rete che utilizzano la tecnologia della fibra ottica per trasmettere dati.
8. Commutatori Token Ring:Supporta la topologia della rete token ring, fornendo un metodo deterministico per l'accesso ai dati nella rete.
9Porta di sicurezza:Agisce come un gateway di sicurezza per il traffico di dati che protegge la rete.
10 Portale multimediale:realizza l'integrazione dei servizi multimediali nella rete e sostiene la trasmissione di vari tipi di dati.


Fogli dati del connettore RJ45 di 4 porte:

LPJ48153AENL.pdf
