Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: ALAN-508
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Nome del prodotto: |
ALAN-508 |
Applicazione: |
Ethernet di lan (PoE) |
Porto: |
1x1, singolo, abitudine |
campioni: |
Disponibile |
Velocità: |
10/100M |
Pacchetto: |
Montaggio superficiale |
Nome del prodotto: |
ALAN-508 |
Applicazione: |
Ethernet di lan (PoE) |
Porto: |
1x1, singolo, abitudine |
campioni: |
Disponibile |
Velocità: |
10/100M |
Pacchetto: |
Montaggio superficiale |
1. tipo di termine del contatto: Supporto di superficie
2. modulo del TRASFORMATORE di 10/100 basi-t con il POE
3. Pin per appuntare compatibile da LINK-PP LPXXXNL
4. trasformatore ALAN-508 di isolamento di lan
5. dimensione: 12.70X7.15X6.35MM
6. archivi: PDF/scheda/3D/IGS/punto /Stp
| Caratteristica di profilo | Assemblea senza Pb |
| La media si arrampica il tasso (st massimi al Tp) | massimo di 3°C /second. |
| Preriscaldi - Min di temperatura (min degli st) - Temperatura massima (st massimi) -Time (st minimi agli st massimi) |
|
| 150°C 200°C 60-180 secondi |
|
| Tempo mantenuto sopra: | |
| - Temperatura (TL) (tL) tempo |
217°C 60-150 secondi |
| Temperatura (Tp) classificazione/del picco | 245±5°C |
| Tempo all'interno di 5°C del picco reale | 20-40 secondi |
| Temperatura (tp) Tasso della rampa-Giù |
|
| 6°C /seconds massimo | |
| Tempo 25°C di alzare temperatura verticalmente | 6 minuti massimi. |
Descrizione:

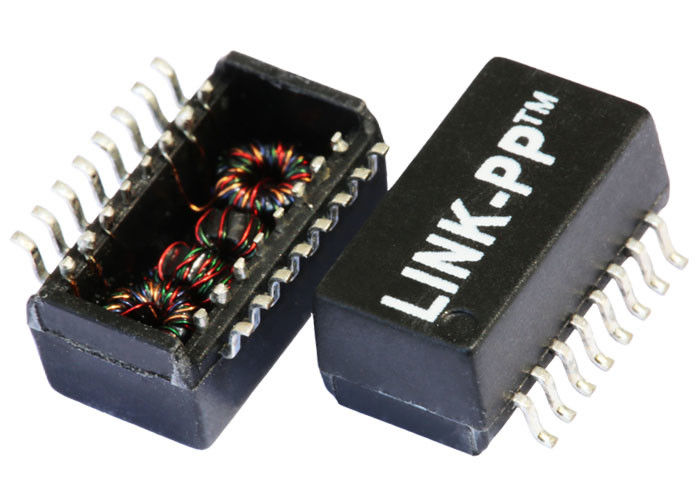

modulo del trasformatore RJ45 di 1X1 SMT 10/100M con il POE, dimensione: 12.70X7.15X6.35MM
| Rapporto di giro (±2%): | TX=1CT: 1CT RX=1CT: CT |
| Induttanza OCL | 350uH MIN/@ 100KHz, 0.1V, polarizzazione di CC 8mA |
| Perdita di inserzione | -1.0dB MAX @ 1-65MHz |
| Attenuazione di riflessione | MIN @ 1-10MHz di -20dB |
| MIN @ 10-30MHz di -16dB | |
| MIN @ 30-60MHz di -12dB | |
| MIN @ 60-100MHz di -10dB | |
| Conversazione trasversale | MIN @ 1-30MHz di -40dB |
| MIN @ 30-60MHz di -35dB | |
| MIN @ 60-100MHz di -30dB | |
| Rifiuto di modo comune | MIN @ 1-50MHz di -30dB |
| MIN @ 50-150MHz di -20dB | |
| Prova di Hipot | MIN 1500Vrms |
| Gamma di temperatura di funzionamento | 0℃ A 70℃. /-40℃ A 85℃. |
Applicazioni:
Usato per le attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL
Vantaggio competitivo:
16 anni di esperienza di produzione,
persone 1100,
prova di 100%
Termine di consegna flessibile
