Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: ISO 9001,ISO 14001,UL,SGS,REACH168
Numero di modello: 2274784-1
Termini di trasporto & di pagamento
Quantità di ordine minimo: 10/100/25K
Prezzo: $0.11-$35
Imballaggi particolari: 20/Tray
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 350K/Month
Specifiche: |
2274784-1 |
Tipo della fibra: |
Vetro monomodale |
Tensione: |
3.3V |
Applicazioni: |
Uso generale |
Connettore: |
LC |
Montaggio: |
Pluggable, CXP |
Ambiente: |
Senza piombo/RoHS compiacente |
MSL: |
1 (illimitato) |
Specifiche: |
2274784-1 |
Tipo della fibra: |
Vetro monomodale |
Tensione: |
3.3V |
Applicazioni: |
Uso generale |
Connettore: |
LC |
Montaggio: |
Pluggable, CXP |
Ambiente: |
Senza piombo/RoHS compiacente |
MSL: |
1 (illimitato) |

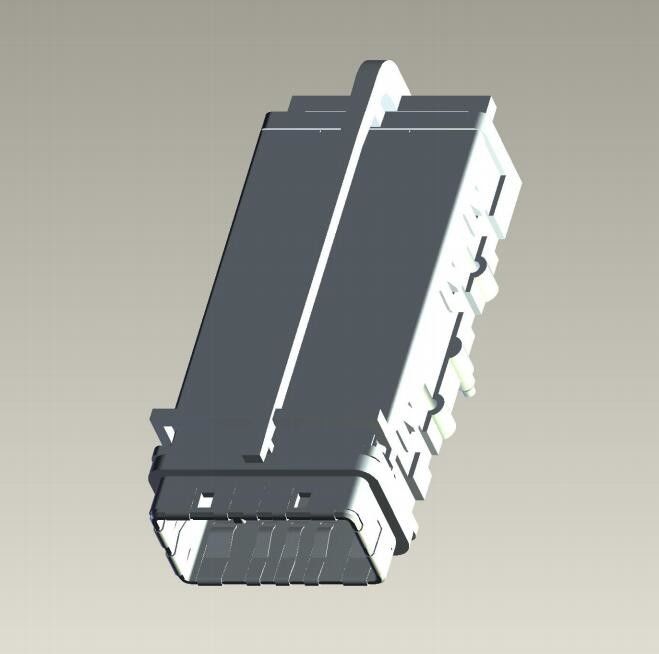

| Stato della parte | Attivo | |
|---|---|---|
| Stile del connettore | Recipiente con la gabbia | |
| Tipo del connettore | CXP | |
| Numero delle posizioni | 84 | |
| Montaggio del tipo | Attraverso il foro, angolo retto | |
| Termine | Stampa-misura | |
| Caratteristiche | Guida del bordo, EMI Shielded, tubo leggero |
1.MATERIALS:
ABITAZIONE - IN LEGA DI ZINCO.
GUARNIZIONE DI EMI - VEDI LA TAVOLA.
ALLOGGIO DEL RECIPIENTE - LCP, NERO, L'UL 94V-O HA VALUTATO.
CHICKLET - LCP, NERO, L'UL 94V-O HA VALUTATO.
CONTATTI - IL BRONZO FOSFOROSO.
PRIMAVERA DI EMI - LEGA DI RAME.
COPERTURA DELL'ALLOGGIO - ACCIAIO INOSSIDABILE.
TUBO LEGGERO - POLICARBONATO, RADURA.
2.FINISH:
CONTATTO - RISPONDE AI REQUISITI DI TE
SPECIFICAZIONE DI PRODOTTO 108-2426, IN BASE A EIA/ECA-364-1000.01A,
(APPLICAZIONI DELL'AMBIENTE CONTROLLATO) SULL'INTERFACCIA ACCOPPIAMENTO,
UNDERPLATE ECCESSIVO DEL NICHEL DEL PIATTO DI MATTE TIN SUL PIN COMPIACENTE.
ALLOGGIO - PIATTO DI NICHEL.
SPESSORE 3.PCB = MIN 1,57
LA DIMENSIONE ED I RIVESTIMENTI DEL FORO 4.FOR, VEDONO SPEC. 114-13283 DELL'APPLICAZIONE
INTERA AREA 5.THE DELL'ORMA DEL CONNETTORE, INDICATA CROSSHATCHING, DA CONSIDERARE L'AREA DI KEEPOUT PER LE COMPONENTI E LE TRACCE DEL SEGNALE, LATO SUPERIORE SOLTANTO, TRACCE LATERALI SUPERIORI PERMESSE ALL'INTERNO DEL MODELLO DI FORO DEL CONNETTORE, CROSSHATCHING PER ESSERE CONDUTTIVO.
6. MONTANDO HARDWARE RICHIESTO:
M2x0.4 (4)
LUNGHEZZA della VITE di MONTAGGIO = SPESSORE del BORDO PIÙ 4mm MAX
7.RECEPTACLE CHE ALLOGGIA L'ASSEMBLEA ED IL TUBO LEGGERO HA IMBALLATO NON MONTATO, INDIVIDUALMENTE IN VASSOI.
8.RECEPTACLE CHE ALLOGGIA L'ASSEMBLEA ED IL TUBO LEGGERO IMBALLATI HA MONTATO
