Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: L21N002-0
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
specifiche: |
LP1198NL |
Velocità: |
10/100 di base-t |
Numero dei porti: |
singolo |
Applicazione: |
Lan Ethernet |
Numero di Pin: |
16 |
Temperatura: |
- 40℃ A + 85℃ |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
specifiche: |
LP1198NL |
Velocità: |
10/100 di base-t |
Numero dei porti: |
singolo |
Applicazione: |
Lan Ethernet |
Numero di Pin: |
16 |
Temperatura: |
- 40℃ A + 85℃ |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
1. Numero della bobina: Autotrasformatore
2. Tensione di isolamento: 1500Vrms
3.Type: SMT
4. Struttura della bobina: Toroidale
10/100 singolo di trasformatore di impulso di Ethernet dei porti della base-t per il hub, tessera PC
Descrizione:

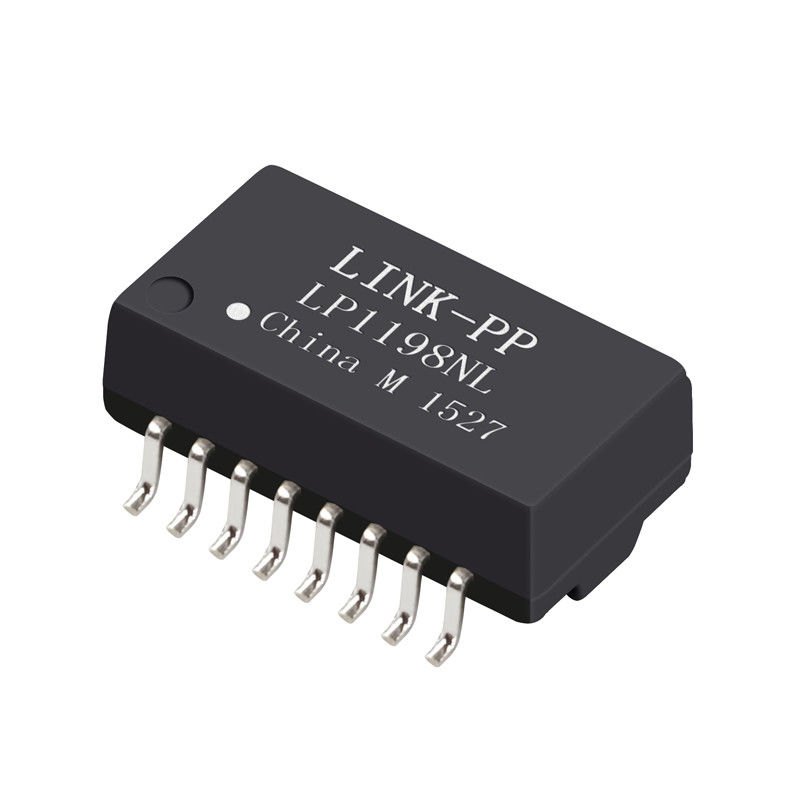

Trasformatore discreto dei singoli porti di LP1198NL, autotrasformatore 101901MH016SA41ZL
|
Applicazione |
ETHERNET di lan (PoE&NON PoE) |
|
AutomDX |
SÌ |
|
Commento |
RoHS LP1198NL compiacente |
|
Configurazione RX |
T, C |
|
Configurazione TX |
T, C |
|
Costruzione |
STAMPATURA PER TRASFERIMENTO |
|
I centri per porto |
4 |
|
Numero dei porti |
1 |
|
PWB |
NESSUN PWB |
|
Pacchetto |
SMT |
|
Altezza del pacchetto (pollici) |
0,225 o altro |
|
Altezza del pacchetto (millimetri) |
5,715 o altro |
|
Lunghezza del pacchetto (pollici) |
1,12 o altro |
|
Lunghezza del pacchetto (millimetri) |
28,448 o altro |
|
Larghezza del pacchetto (pollici) |
0,63 o altro |
|
Larghezza del pacchetto (millimetri) |
16,002 o altro |
|
RoHS compiacente |
YES-RoHS-6 |
|
Velocità |
10/100BASE-TX |
|
Temperatura |
0 - 70/-40 - +85 |
|
Gira il rapporto RX |
1CT: 1CT |
|
Gira il rapporto TX |
1CT: 1CT |
|
P/N principale |
LP1198NL, ecc |
Specifiche elettriche (25):
Specificazione elettrica @25℃
1.OCL: min 350uH
@100KHz, 0.2V, con POLARIZZAZIONE di CC 8mA
2.Turns rapporto (%%P5%):
TX=1CT: 1CT RX=1CT: 1CT
perdita 3.Insertion:
0.3-100MHz: - 1.1dB massimo
4.Return perdita (min di dB):
0.3-30MHz: - 18 40MHz: - 16
50MHz: - 14,5 60-80MHz: - 12
5.Crosstalk (min di dB):
0.3-60MHz: - 42 60-100MHz: - 35
rifiuto di modo 6.Common (min di dB):
0.3-30MHz: - 40 60MHz: - 35
80-100MHz: - 30
tensione 7.Isolation: 1500Vrms
temperatura 8.Operating: -40℃~+85℃.
NOTE
1.Designed all'applicazione di sostegno, quali il SOHO (modem di ADSL), la Lan-su-scheda madre (LOM), il hub e Commutatori.
vari rapporti di giri 2.With.
lega per saldatura di punta di 3.RoHS " nl» che valuta 260℃.
Vantaggio competitivo:
16 anni di esperienza di produzione,
persone 2600,
prova di 100%
Termine di consegna flessibile
| Trasformatore discreto dei singoli porti di LP1198NL, autotrasformatore 101901MH016SA41ZL | |||
|---|---|---|---|
| TG01-0756NRL | TG84-2006P1 | TG10G-S100NJLF | TG01-RF10NS8IF |
| TG01-1006NRL | TG86-2006P | TG10G-S101NJLF | TG04-RF01NS8IF |
| TG01-1506NRL | TG92-2006P1 | TG10G-S102NJLF | TGSP-RF12NS8IF |
| TD11-6006F | TG04-1505NC | TG10G-RP02NJLF | TGSP-RF02NS8IF |
| 101901MH016SA41ZL | TG23-1505NC | TG111-S112NYRL | TGSP-RF04NS8IF |
| TD12-0756F | TG24-S001NC | TG111-E112NYRL | TG07-RF18NS8IF |
| TD12-0756G | TG24-S001NC | TG1G-E012NZRL | TG08-RF05NS8IF |
| TD12-1506F | 101901MH016SA41ZL | TG111-HP3NZRL | TGSP-RF19NS8IF |
| TD12-1506G | TG28-1505NC | TG1G-S012NZRL | TGSP-RF06NS8IF |
| TD12-2506F | TG28-1505NC | TG111-HPE3NZRL | TG110-RP06NJRL |
| TD12-2506G | TG35-1505NC | TG110-AMX2NXRL | TG110-S050N2IF |
| TG110-RP01NZRL | TG38-1505NC | TG110-EMX6NXRL | TG110-S050N2RL |
| TG110-RP03NZRL | TG42-1505NC | TG110-BCM2NXRL | TG110-S055N2RL |
| TG110-RPE9NZRL | TG63-1505NC | FS02-101Y2RL | TG110-S120N2RL |
| TG110-RP05NYRL | TG64-1505NC | LP1198NL | TG110-S125N2RL |
| TG110-RP10NYRL | TG74-1505NC | FS22-101Y2RL | TG110-S131N2RL |
| TG110-RPE10NYRL | TG04-1006P1RL | FS02-114Y2RL | TG110-S139N2RL |
| TG110-RPE12NJRL | TG04-2006P1RL | FS12-114Y2RL | TG110-3506N6RL |
| TG110-RP07NJRL | TG41-2006PRL | LP1198NL | TG110-S101N6RL |
| TG110-E055N5IF | TG110-E050N5IF | TG110-E055N5RL | TG110-S141N5RL |
| TG110-E050N5RL | TG110-E120N5RL | TG110-E139N5RL | TG110-E125N5RL |
