Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: POE51Q-50ED
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
specifiche: |
POE51Q-50ED |
Potere: |
51W |
Induttanza a 0A: |
26.7@±10% |
Tolleranza: |
10% |
Isat: |
4.5A |
Induttanza di perdita massima: |
0.25µH |
Tensione di isolamento: |
5 V, 9,3 A |
Uscita secondaria: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Ciclo di vita: |
Più di 20Years |
specifiche: |
POE51Q-50ED |
Potere: |
51W |
Induttanza a 0A: |
26.7@±10% |
Tolleranza: |
10% |
Isat: |
4.5A |
Induttanza di perdita massima: |
0.25µH |
Tensione di isolamento: |
5 V, 9,3 A |
Uscita secondaria: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Ciclo di vita: |
Più di 20Years |
| Specifiche | Potere (w) | Induttanza a 0A (µH) | Tolleranza (%) | Isat (A) | DCR massimo (mΩ) | ||
| Pri | Sec | Aus. | |||||
| POE51Q-50ED | 51 | 26.7@±10% | 10 | 4,5 | 66 | 4 | 102 |
| Perdita Induttanza massimo (µH) |
Rapporto di giri | Isolamento Tensione (Vrms) |
Secondario Uscita (V, A) |
| Pri: Sec: Aus. | |||
| 0,25 | 1: 0,143: 0,5 | 1500 | 5 V, 9,3 A |

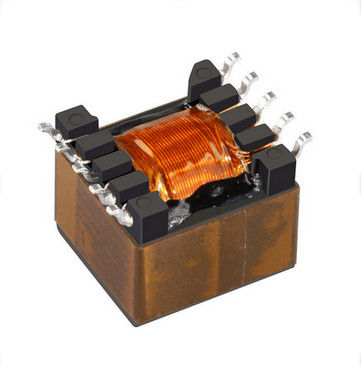

• Sviluppato per i convertitori di potere del palladio di ritorno del raggio catodico DC/DC PoE fino a 51 W
• Ha progettato per rispettare la norma imminente di IEEE802.3bt e funziona con un input di 36 – 57 V
• 1500 Vrms, un isolamento minuto (hipot) fra primario ed ausiliario a secondario.
• Soluzione perfetta per le applicazioni di PoE di alto potere compreso casa intelligente e IoT
• AEC-Q200 grado 1 (– 40°C a +125°C)
Ferrite materiale del centro
Ambiente RoHS compiacente, alogeno libero
Termini Latta-argento-rame sopra latta sopra nichel sopra il bronzo di phos
Pesi 6,5 – 8 g
Temperatura ambiente – 40°C a +125°C
Aumento (ambientale + temporaneo) di temperatura massima +165°C della parte
Componente di temperatura di stoccaggio: – 40°C a +165°C
Imballaggio della bobina e del nastro: – 40°C a +80°C
Resistenza riflussi massimi di saldatura di calore ai tre 40 secondi a +260°C, parti raffreddate alla temperatura ambiente fra i cicli
Livello di sensibilità di umidità (MSL) 1 (vita illimitata del pavimento a <30>
Guasto a tempo)/tempo medio fra i guasti (MTBF) (di MISURA
38 a miliardo ore/26.315.789 ore, calcolate per Telcordia SR-332
1. Imballaggio: D = una bobina macchina-pronta di 13 ″. EIA-481 ha impresso il nastro di plastica (150 parti per bobina piena).
Bobina di quantità meno in pieno disponibile: in nastro (non macchina pronta) o con il capo ed il rimorchio (tassa $25).
2. L'induttanza è per il primario, misurato a 250 chilocicli, 0,5 Vrms, 0 ADC.
3. l'induttanza di perdita è per il primario con il secondario e le bobine aus. hanno messo.
4. corrente di CC a 25°C di cui causa una goccia di induttanza <15>
5. l'uscita è per il secondario. L'uscita della bobina aus. è 12 V, 30 mA.
6. le specifiche elettriche a 25°C. si riferiscono al documento 362" componenti di superficie di saldatura del supporto» prima che saldano.
