Casa > prodotti > Trasformatore LAN POE > Norma libera di RoHS del centro di ferrite dei trasformatori elettrici dell'alogeno POE51Q-12ED

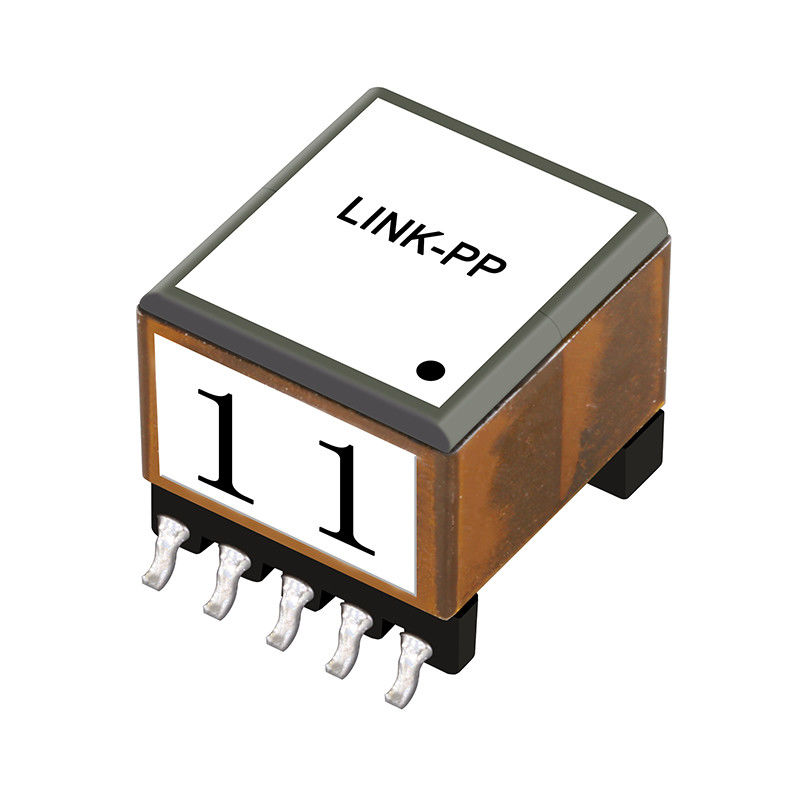

Norma libera di RoHS del centro di ferrite dei trasformatori elettrici dell'alogeno POE51Q-12ED

Dettagli del prodotto

Luogo di origine: Guangdong, Cina

Marca: LINK-PP

Certificazione: UL,RoHS,Reach,ISO

Numero di modello: POE51Q-12ED

Termini di trasporto & di pagamento

Quantità di ordine minimo: 400/2000/10K/25K

Prezzo: $0.06-$3.2

Imballaggi particolari: T&R

Tempi di consegna: Di riserva

Termini di pagamento: TT, giorni NET30/60/90

Capacità di alimentazione: 3KK/Month

Ottenga il migliore prezzo
Punto culminante:

Trasformatori elettrici POE51Q-12ED

,

Il centro di ferrite dei trasformatori elettrici di POE

,

Norma di RoHS dei trasformatori elettrici

specifiche:
POE51Q-12ED
Potere:
51W
Induttanza a 0A:
22.2@±10%
Tolleranza:
10%
Isat:
4.7A
Induttanza di perdita massima:
0.14µH
Tensione di isolamento:
12 V, 3,9 A
Uscita secondaria:
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters
Ciclo di vita:
Più di 20Years
specifiche:
POE51Q-12ED
Potere:
51W
Induttanza a 0A:
22.2@±10%
Tolleranza:
10%
Isat:
4.7A
Induttanza di perdita massima:
0.14µH
Tensione di isolamento:
12 V, 3,9 A
Uscita secondaria:
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters
Ciclo di vita:
Più di 20Years
Norma libera di RoHS del centro di ferrite dei trasformatori elettrici dell'alogeno POE51Q-12ED
Soluzione perfetta di POE51Q-12ED per le applicazioni di PoE di alto potere compreso casa intelligente e IoT

Specifiche Potere (w) Induttanza a 0A (µH) Tolleranza (%) Isat (A) DCR massimo (mΩ)
Pri Sec Aus.
POE51Q-12ED 51 22.2@±10% 10 4,7 35 18 85



Perdita
Induttanza
massimo (µH)
Rapporto di giri Isolamento
Tensione (Vrms)
Secondario
Uscita (V, A)
Pri: Sec: Aus.
0,14 1: 0,5: 0,5 1500 12 V, 3,9 A



• Sviluppato per i convertitori di potere del palladio di ritorno del raggio catodico DC/DC PoE fino a 51 W

• Ha progettato per rispettare la norma imminente di IEEE802.3bt e funziona con un input di 36 – 57 V

• 1500 Vrms, un isolamento minuto (hipot) fra primario ed ausiliario a secondario.

• Soluzione perfetta per le applicazioni di PoE di alto potere compreso casa intelligente e IoT

• AEC-Q200 grado 1 (– 40°C a +125°C)



Ferrite materiale del centro

Ambiente   RoHS compiacente, alogeno libero

Termini   Latta-argento-rame sopra latta sopra nichel sopra il bronzo di phos

Pesi 6,5 – 8 g

Temperatura ambiente – 40°C a +125°C

Aumento (ambientale + temporaneo) di temperatura massima +165°C della parte

Componente di temperatura di stoccaggio: – 40°C a +165°C

Imballaggio della bobina e del nastro: – 40°C a +80°C

Resistenza riflussi massimi di saldatura di calore ai tre 40 secondi a +260°C, parti raffreddate alla temperatura ambiente fra i cicli

Livello di sensibilità di umidità (MSL) 1 (vita illimitata del pavimento a <30>

Guasto a tempo)/tempo medio fra i guasti (MTBF) (di MISURA

38 a miliardo ore/26.315.789 ore, calcolate per Telcordia SR-332



1. Imballaggio: D = una bobina macchina-pronta di 13 ″. EIA-481 ha impresso il nastro di plastica (150 parti per bobina piena).

                               Bobina di quantità meno in pieno disponibile: in nastro (non macchina pronta) o con il capo ed il rimorchio (tassa $25).

2. L'induttanza è per il primario, misurato a 250 chilocicli, 0,5 Vrms, 0 ADC.

3. l'induttanza di perdita è per il primario con il secondario e le bobine aus. hanno messo.

4. corrente di CC a 25°C di cui causa una goccia di induttanza <15>

5. l'uscita è per il secondario. L'uscita della bobina aus. è 12 V, 30 mA.

6. le specifiche elettriche a 25°C. si riferiscono al documento 362" componenti di superficie di saldatura del supporto» prima che saldano.



Norma libera di RoHS del centro di ferrite dei trasformatori elettrici dell'alogeno POE51Q-12ED 0
