Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO

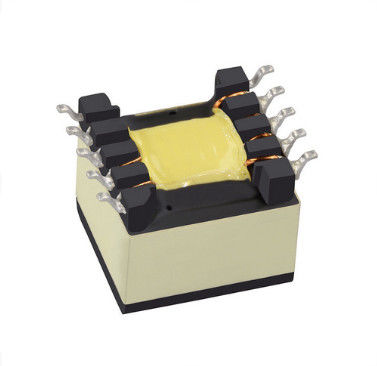

Numero di modello: POE21PR-33ED
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
specifiche: |
POE21PR-33ED |
Potere: |
21W |
Induttanza a 0A: |
21 |
Tolleranza: |
10% |
Isat: |
6.2A |
Induttanza di perdita massima: |
0.3µH |
Tensione di isolamento: |
3,3 V, 3,2 A |
Uscita secondaria: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Ciclo di vita: |
Più di 20Years |
specifiche: |
POE21PR-33ED |
Potere: |
21W |
Induttanza a 0A: |
21 |
Tolleranza: |
10% |
Isat: |
6.2A |
Induttanza di perdita massima: |
0.3µH |
Tensione di isolamento: |
3,3 V, 3,2 A |
Uscita secondaria: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Ciclo di vita: |
Più di 20Years |
Specifiche | Potere (w) | Induttanza a 0A (µH) | Tolleranza (%) | Isat (A) | DCR massimo (mΩ) | |||
Pri | Sec1 | Sec2 | Aus. | |||||
POE21PR-33ED | 21 | 21 | 10 | 6,2 | 31 | 10 | 10 | 80 |
Perdita Induttanza massimo (µH) |
Rapporto di giri | Isolamento Tensione (Vrms) |
Secondario Uscita (V, A) |
Pri: Sec1: Sec2: Aus. | |||
0,3 | 1: 0,231: 0,231: 0,692 | 1500 | 3,3 V, 3,2 A |
• Ritorno del raggio catodico e trasformatori di andata per il PoE fino a 72 watt
• Funziona con un input di 9 – 57 V (POE21, 22, 24, 33, 35 e 38)
• Funziona con un input di 33 – 57 V (POE23, 30, 36, 53, 70 e 72)
• Un isolamento minuto (hipot): 1500Vrms, a partire da pri ed aus. a ciascuno
sec; 500Vrms a partire da pri ad aus.; 500Vrms fra due secondari
• Le uscite doppie possono essere configurate come un singolo più alto output di forza motrice
• AEC-Q200 grado 1 (– 40°C a +125°C)
Ferrite materiale del centro
Ambiente RoHS compiacente, alogeno libero
Termini Latta-argento-rame sopra latta sopra nichel sopra il bronzo di phos
Pesi 7,1 – 7,9 g
Temperatura ambiente – 40°C a +125°C
Aumento (ambientale + temporaneo) di temperatura massima +165°C della parte
Componente di temperatura di stoccaggio: – 40°C a +165°C
Imballaggio della bobina e del nastro: – 40°C a +80°C
Resistenza riflussi massimi di saldatura di calore ai tre 40 secondi a +260°C, parti raffreddate alla temperatura ambiente fra i cicli
Livello di sensibilità di umidità (MSL) 1 (vita illimitata del pavimento a <30>
Guasto a tempo)/tempo medio fra i guasti (MTBF) (di MISURA
38 a miliardo ore/26.315.789 ore, calcolate per Telcordia SR-332
1. imballare: D = una bobina macchina-pronta di 13 ″. EIA-481 ha impresso di plastica
nastro (150 parti per bobina piena). Quantità più di meno di
bobina piena disponibile: in nastro (non macchina pronta) o
con il capo ed il rimorchio (tassa $25).
2. l'induttanza è per il primario, misurato a 200 chilocicli, 0,1 Vrms, 0 ADC.
3. induttanza di perdita misurata fra i pin 1 e 3 con tutto l'altro
perni messi.
4. l'uscita è per ciascuno secondario. L'uscita della bobina aus. è 10 V, 50 mA.
5. basato su 280 mT a 25°C ed al numero di gira sui pin 1-3.
6. specifiche elettriche a 25°C.
Riferisca al documento 362" componenti di superficie di saldatura del supporto» prima che saldano.
