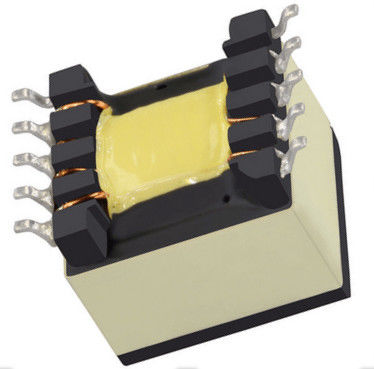

Trasformatori ad alta frequenza RoHS di POE30PR-50ED compiacente

• Ritorno del raggio catodico e trasformatori di andata per il PoE fino a 72 watt
• Funziona con un input di 9 – 57 V (POE21, 22, 24, 33, 35 e 38)
• Funziona con un input di 33 – 57 V (POE23, 30, 36, 53, 70 e 72)
• Un isolamento minuto (hipot): 1500Vrms, a partire da pri ed aus. a ciascuno
sec; 500Vrms a partire da pri ad aus.; 500Vrms fra due secondari
• Le uscite doppie possono essere configurate come un singolo più alto output di forza motrice
• AEC-Q200 grado 1 (– 40°C a +125°C)

Ferrite materiale del centro

Ambiente   RoHS compiacente, alogeno libero

Termini   Latta-argento-rame sopra latta sopra nichel sopra il bronzo di phos

Pesi 7,1 – 7,9 g

Temperatura ambiente – 40°C a +125°C

Aumento (ambientale + temporaneo) di temperatura massima +165°C della parte

Componente di temperatura di stoccaggio: – 40°C a +165°C

Imballaggio della bobina e del nastro: – 40°C a +80°C

Resistenza riflussi massimi di saldatura di calore ai tre 40 secondi a +260°C, parti raffreddate alla temperatura ambiente fra i cicli

Livello di sensibilità di umidità (MSL) 1 (vita illimitata del pavimento a <30>

Guasto a tempo)/tempo medio fra i guasti (MTBF) (di MISURA

38 a miliardo ore/26.315.789 ore, calcolate per Telcordia SR-332

1. imballare: D = una bobina macchina-pronta di 13 ″. EIA-481 ha impresso di plastica
nastro (150 parti per bobina piena). Quantità più di meno di
bobina piena disponibile: in nastro (non macchina pronta) o
con il capo ed il rimorchio (tassa $25).
2. l'induttanza è per il primario, misurato a 200 chilocicli, 0,1 Vrms, 0 ADC.
3. induttanza di perdita misurata fra i pin 1 e 3 con tutto l'altro
perni messi.
4. l'uscita è per ciascuno secondario. L'uscita della bobina aus. è 10 V, 50 mA.
5. basato su 280 mT a 25°C ed al numero di gira sui pin 1-3.
6. specifiche elettriche a 25°C.
Riferisca al documento 362" componenti di superficie di saldatura del supporto» prima che saldano.

Come fa un ritorno del raggio catodico lavoro?
Un trasformatore di ritorno del raggio catodico funziona memorizzando l'energia sotto forma di campo magnetico durante il primo mezzo ciclo e poi liberando quell'energia con tensione terminale inversa. … La bobina secondaria collegata al diodo di ritorno del raggio catodico in serie si oppone alla formazione corrente. Invece, l'energia ottiene immagazzinata nel nucleo magnetico.

LA TECNOLOGIA INTERNAZIONALE CO. DI LINK-PP, HA LIMITATO
è un produttore specializzato delle Telecomunicazioni e delle componenti magnetiche della rete, diplomato
da ISO9001: 2000, ROSH, PORTATA, UL di CEand, possiede le istallazioni industriali e la prova avanzate
le attrezzature hanno importato dall'estero. Stabiliti nel 1997, abbiamo attualmente verso il 2000 personale.
Con la capacità produttiva abbondante di 3000K al mese, possiamo alla consegna le merci
nei limiti del periodo ridotto. Inoltre, possiamo fornire la soluzione completa professionale per magnetico
componenti e forte supporto tecnico pure. I nostri prodotti sono ampiamente usati nella rete
ed attrezzature di comunicazione quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, IP
Telefono, modem di xDSL.

Prodotti principali
Trasformatore e filtro di impulso di lan 10/100/1000M/2.5G/5G/10G
Connettore RJ45 con 10/100/1000M/2.5G/5G/10G magnetico
T1/E1, linea trasformatore dell'interfaccia T3/DS3/E3/STS-1
Linea trasformatore e separatore dell'interfaccia del ISDN, di HDSL, di ADSL e di VDSL
