Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: S553-5999-37
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month

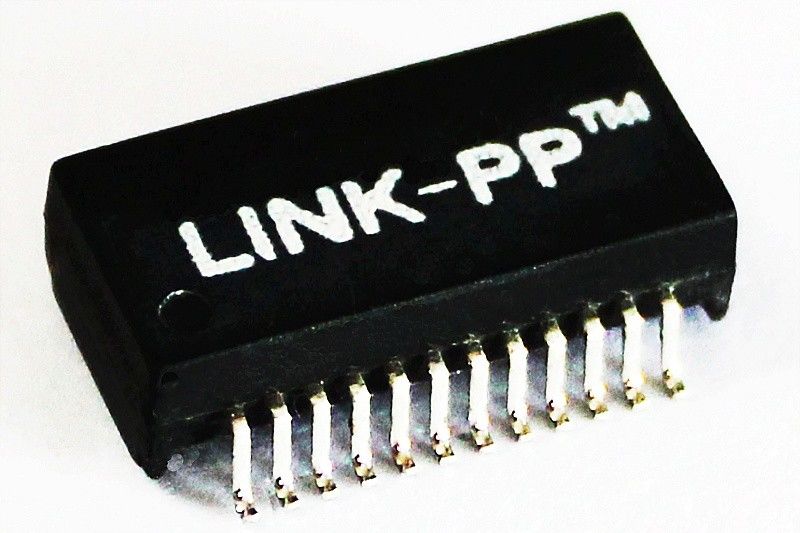

Magnetica isolata S556-5999-26 di lan del 10BaseT del trasformatore S553-5999-37 di lan di SMD
• Il trasformatore gira il rapporto RX 1CT: 1CT e TX 1CT: 1.41CT
• moduli del Unico porto disponibili con e senza le bobine d'arresto comuni di modo
• Basso profilo, imballaggio del supporto della superficie valutato alla temperatura di riflusso di IR del picco di 225° C
• Temperatura di funzionamento 0° - 70° C
• Una tensione interwinding di ripartizione di minimo di Vrms 1500
Specifiche elettriche @25℃
rapporto 1.Turns:
(1-3): (16-14) = 1CT: 1CT
(6-8): (11-9) = 1CT: 1.41CT
2.OCL: min 200uH
perdita 3.Insertion:
1~10MHz: -1.0dB massimo
perdita 4.Return:
1~10MHz: Min di -15dB
5.Common al rifiuto di modo comune:
10~30MHz: Min di -40dB
30~100MHz: Min di -30dB
6.Crosstalk:
1~10MHz: Min di -40dB
7.Hipot: 1500Vrms.
fra ingresso/uscita
temperatura 8.Operating: 0~70℃.
NOTE:
carte dell'adattatore 1.For, Maus, hub e
Applicazioni della scheda madre
2.Designed per incontrare o superare IEEE802.3,
10 specifiche della base-t
3.Available con le bobine d'arresto comuni di modo per
Soppressione di EMI
la parte di 4.For RoHS aggiunge il suffisso nl
lega per saldatura di punta di 5.RoHS «nl» che valuta 245℃.
| Magnetica isolata S556-5999-26 di lan del 10BaseT del trasformatore S553-5999-37 di lan di SMD | |||
|---|---|---|---|
| S553-3855-02 | S553-6500-L4 | S560-6600-JE | S553-6500-90 |
| S553-3873-17 | S554-3184-00 | S560-6600-JF | S553-6500-91 |
| S553-5692-08 | S553-5999-37 | S560-6600-JG | S553-6500-96 |
| S553-5692-09 | S554-3184-02 | S560-6600-JJ | S553-6500-A6 |
| S553-5841-14 | S554-6500-15 | S560-6600-JV | S553-6500-A7 |
| S553-5999-08 | S554-6500-16 | S560-6600-JW | S553-6500-A8 |
| S553-5999-18 | S554-6500-17 | S560-6600-JY | S553-6500-B5 |
| S553-5999-24 | S554-6500-18 | S553-5999-37 | S553-6500-B6 |
| S553-5999-26 | S553-5999-37 | S560-6600-K7 | S553-6500-B7 |
| S553-5999-28 | S554-6500-20 | S560-6600-KA | S553-6500-B8 |
| S553-5999-32 | S554-6500-25 | S560-6600-KD | S553-6500-B9 |
| S553-5999-37 | S554-6500-26 | S560-6600-KH | S553-6500-C1 |
| S553-5999-38 | S554-6500-27 | S560-6600-KJ | S553-6500-C4 |
| S553-5999-39 | S554-6500-29 | S560-6600-KK | S553-6500-C6 |
| S553-5999-52 | S554-6500-30 | S553-5999-37 | S553-6500-C7 |
