Casa > prodotti > > 10/100 di trasformatore di lan di BASE-TX 1500Vrms, 4 Port la carta PE-68515LNL di Ethernet

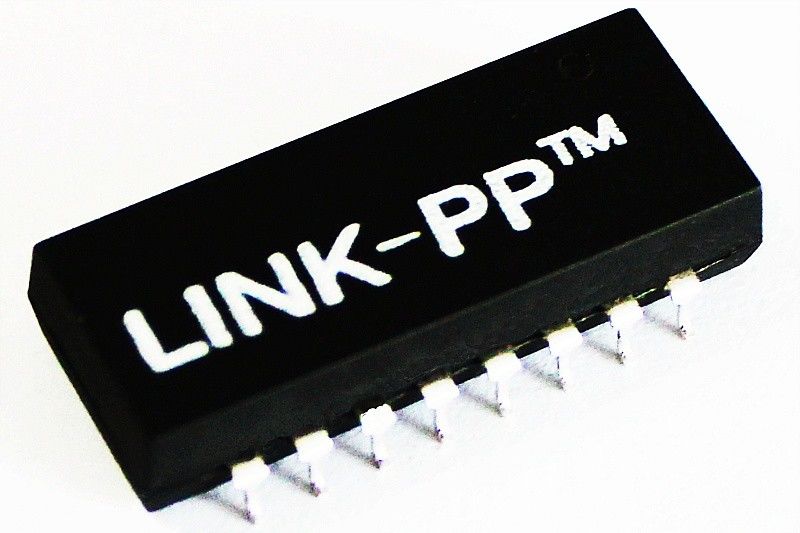

10/100 di trasformatore di lan di BASE-TX 1500Vrms, 4 Port la carta PE-68515LNL di Ethernet

Dettagli del prodotto

Luogo di origine: Guangdong, Cina

Marca: LINK-PP

Certificazione: UL,RoHS,Reach,ISO

Numero di modello: PE-68515LNL

Termini di trasporto & di pagamento

Quantità di ordine minimo: 400/2000/10K/25K

Prezzo: $0.06-$3.2

Imballaggi particolari: T&R

Tempi di consegna: Di riserva

Termini di pagamento: TT, giorni NET30/60/90

Capacità di alimentazione: 3KK/Month

Ottenga il migliore prezzo
Punto culminante:

singolo trasformatore del porto

,

Trasformatore del porto del quadrato

10/100 di trasformatore di lan di BASE-TX 1500Vrms, 4 Port la carta PE-68515LNL di Ethernet




10/100 di trasformatore di lan di BASE-TX 1500Vrms, 4 Port la carta di Ethernet





Dettagli rapidi



trasformatore di lan del porto 1.Single

2.ColiStructure: Toroidale

trasformatore 3.100base-t

4.SMD, 16 perni


10 / 100 BASE-TX scelgono il trasformatore di lan del porto con 16 perni




Descrizione:



TRASFORMATORI MAGNETICI di singola del porto 100 ETHERNET della base-t



Applicazione ETHERNET di lan (PoE&NON PoE)
AutomDX
Commento RoHS compiacente
Configurazione RX T, C
Configurazione TX T, C
Costruzione STAMPATURA PER TRASFERIMENTO
I centri per porto 4
Numero dei porti Singolo
PWB NESSUN PWB
Pacchetto SMT
Altezza del pacchetto (pollici) 0,225 o altro
Altezza del pacchetto (millimetro) 5,715 o altro
Lunghezza del pacchetto (pollici) 1,12 o altro
Lunghezza del pacchetto (millimetro) 28,448 o altro
Larghezza del pacchetto (pollici) 0,63 o altro
Larghezza del pacchetto (millimetro) 16,002 o altro
RoHS compiacente YES-RoHS-6
Velocità 10/100/1000BASE-TX
Temperatura 0 - 70/-40 - +85
Rapporto RX di giri 1CT: 1CT
Rapporto TX di giri 1CT: 1CT
P/N principale LP1102NL, ecc



Specifiche elettriche (25):

1. Giri Ratio50KHz, 0.5V

      Lato del chip: Linea side=1CT: 1CT+_2%

2. Induttanza (Ls) 100KHz, 0.1V, polarizzazione di CC 12mA:

Lato del chip: min 350uH

3. Inserzione Loss1-100MHz: -1.4dB massimo

4. Loss1-30MHz di ritorno: Min di -16dB

            40MHz: Min di -14.4dB

            50MHz: Min di -13.1dB

            60-80MHz: Min di -12dB

            100MHz: Min di -10dB

5. Differenziale al rifiuto di modo comune:

            30MHz: Min di -45dB

            60MHz: Min di -40dB

            100MHz: Min di -35dB

6. Crosstalk30MHz: Min di -40dB

            60MHz: Min di -35dB

            100MHz: Min di -30dB

7. Ciao-vaso: min 1500Vrms





Applicazioni:



Usato per le attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL



Vantaggio competitivo:



16 anni di esperienza di produzione,

persone 2600,

prova di 100%

Termine di consegna flessibile
