Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: P59-1GG-1DV9
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/60K
Prezzo: $0.11-$24
Imballaggi particolari: VASSOIO
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 180K/Month
Nome del prodotto: |
RJ45 magnetico Jack |
Tipo: |
Connettore RJ45 |
Orientamento del montaggio del PWB: |
Entrata laterale dell'entrata (angolo retto) /Top (verticale) |
RoHS compiacente: |
Sì |
indicatore a LED: |
I colori del LED possono essere selezionati |
Spec. adatta di lan PHY.: |
10/100M |
Nome del prodotto: |
RJ45 magnetico Jack |
Tipo: |
Connettore RJ45 |
Orientamento del montaggio del PWB: |
Entrata laterale dell'entrata (angolo retto) /Top (verticale) |
RoHS compiacente: |
Sì |
indicatore a LED: |
I colori del LED possono essere selezionati |
Spec. adatta di lan PHY.: |
10/100M |

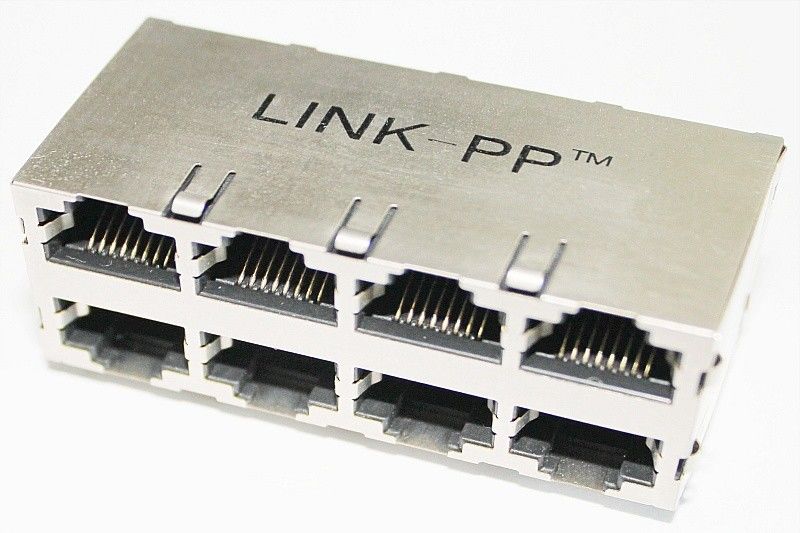

un connettore magnetico femminile di 2 x 4 porti RJ45 Jack, SADH basso 10/100/1000 della rete RJ45 per il quadro di comando P59-1GG-1DV9
Velocità: | 1000BASE-T |
Numero dei porti: | PORTO 2 x 4 |
Applicazione - lan: | ETHERNET (SENZA PoE) |
Fermo: | SU |
Tipo di Pin: | LEGA PER SALDATURA DI THT |
Temperatura: | 0 - 70 |
descrizione di 2.Magnetic RJ45 Jack:
Descrizione dell'elenco: | |
1) fabbricazione RJ45 Jack magnetico per esperienza 16years | |
1)Certificazione di PORTATA del CE dell'UL dello SGS ISO9001 | |
3)Clienteprincipale: TI GE SONY Samsung IBM CANON | |
4)OEM di IMPULSO per 9years | |
Descrizione dettagliata: | |
un connettore magnetico femminile di 2 x 4 porti RJ45 Jack, SADH basso 10/100/1000 della rete RJ45 per il quadro di comando P59-1GG-1DV9 | |
1.Characteristics: | 1)Connettore RJ45 con il trasformatore integrato/bobina d'arresto comune di modo |
2)Disponibile in SMD, in THT e in THT con USB | |
3)350µH OCL minimo con 8mA di sbieco | |
4)Aderisce a IEEE 802,3 | |
5)Gamma di temperature estesa -40°C a +85°C disponibile | |
2. Operazione/applicazione: | 1)10 / base-t 100/1000 |
2)modem di xDSL | |
3)PC incastonato | |
4)Applicazioni di lan | |
5)Hub, router, commutatori | |
3. Collegamento meccanico: | |
1) Configurazione di Jack | |
3. Caratteristiche elettriche: | |
1) Schermato | Sì |
4. Caratteristiche relative di termine: | |
1) Dito di EMI | Sì |
2) Metodo di termine | Lega per saldatura |
5. Caratteristiche relative del corpo: | |
1) Configurazione del porto | Singolo |
2) Dita di EMI sommità e lati | Con/senza |
3) Orientamento del fermo | Standard - chiuda |
4) Il PWB munisce la lunghezza di coda | 3.50±0.50mm |
6. Caratteristiche relative del contatto: | |
1) Precaricato | Sì |
2) Tipo di termine del contatto | Attraverso il foro |
7. Abitazione delle caratteristiche relative: | |
1) Stile del connettore | Jack |
8. Standard industriali: | |
1) Conformità di RoHS/ELV | RoHS compiacente, ELV compiacente |
2) Processi senza piombo della lega per saldatura | Lega per saldatura di Wave capace a 265°C |
3) Storia di conformità di RoHS/ELV | Era sempre RoHS compiacente |
9. Marcatura di identificazione: | |
1) Colore sinistro del LED | Verde o giallo |
2) Giusto colore del LED | Verde o giallo |
10. Termini per uso: | |
1) Si applica a | Circuito stampato |
2) Condizioni ambientali | Ufficio/locali |
3) Temperatura di funzionamento (°C) | 0 - 70/-40 - +85 |
11. Caratteristiche relative di configurazione | |
1) Circuito magnetico | 3D15 |
2) Indicatore di condizione m/c | Principale |
3) Disaccoppiamento del condensatore | Con/senza |
4) Linguetta al suolo posteriore del PWB | Con/senza |
5) Quantità del cavo del segnale | 8 |
3. Cliente principale magnetico di RJ45 Jack:
CANNONE FLEXTRONICS DEL TEXAS INTRUMENTS SAMSUNG GE SONY
LINK-PP sono il migliore fornitore di Texas Instruments, Samsung e General Electric. Benvenuto per visitare il websit di Texas Instruments: http://www.ti.com/tool/beaglebk#0
esaminerete il nostro logo: «LINK-PP» sul nero di BeagleBone.
Il nero di BeagleBone è un a basso costo, un open source, una piattaforma comunità-di sostegno dello sviluppo per gli sviluppatori dell'unità di elaborazione di ARM® Cortex™-A8 ed i hobbyists. Inizializzi Linux dentro al di sotto di 10 secondi e cominci sullo sviluppo dell'unità di elaborazione del BRACCIO Cortex-A8 di Sitara™ AM335x in meno di 5 minuti con appena un singolo cavo di USB.
Linea di produzione magnetica di RJ45 Jack:
ATTREZZATURE DI PROVA:
1. Analizzatore di ROHS
PROVA 2.EMI
PROVA 3.HIPOT
tester del trasformatore 5.Auto
