Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO

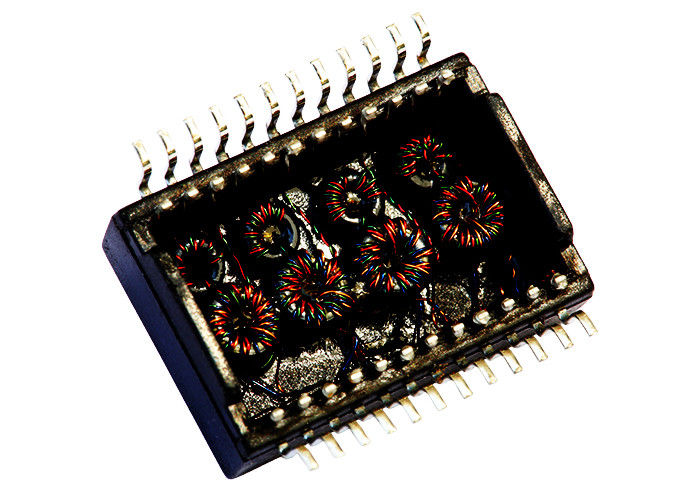

Numero di modello: PT61022
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Oggetto nessun: |
PT61022 |
Categoria: |
Magnetica di gigabit |
Rapporto di giri: |
1:1 |
Montaggio: |
smd |
Dimensione/dimensione: |
18,80 millimetri X 13,80 millimetri |
Altezza - messa (massimo): |
6,80 millimetri |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Oggetto nessun: |
PT61022 |
Categoria: |
Magnetica di gigabit |
Rapporto di giri: |
1:1 |
Montaggio: |
smd |
Dimensione/dimensione: |
18,80 millimetri X 13,80 millimetri |
Altezza - messa (massimo): |
6,80 millimetri |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Caratteristiche
Versioni senza piombo del ■ disponibili
■ RoHS compiacente (versione senza piombo) *
■ soddisfacente rispetto ai progetti di norma di IEEE802.3ab per la base-t 1000
Il ■ ha progettato per la lunga distanza Gigabit Ethernet la 10/100/1000 di applicazione piena duplex della base-t
L'imballaggio del supporto della superficie di basso profilo del ■ ha progettato per il processo di riflusso (° 225 di punta)
Il ■ sostiene 4 paia dei cavi di UTP di categoria 5
Lan del ■
Ethernet del ■
ΜH 350 minuto di induttanza ........................... con polarizzazione di CC di 8 mA @ 100 chilocicli, 0,2 V
Induttanza di perdita ........... 0,50 massimi del µH.
@ 100 chilocicli, 0,2 V
Tipo di capacità ....... 25 PF di Interwinding.
@ 100 chilocicli, 0,2 V
Resistenza di CC ..................... 0,90 massimi del Ω.
Perdita di inserzione .................... 0.3-100 megahertz
massimo di dB -1,1.
Attenuazione di riflessione (dB minuti)
0.3-30 megahertz ...................................... - 18
40 megahertz ........................................ - 14,4
50 megahertz ........................................ - 13,1
60-80 megahertz ...................................... - 12
Conversazione trasversale (dB minuti)
0.3-30 megahertz ...................................... - 35
60-100 megahertz .................................... - 28
Rifiuto di modo comune (dB minuti)
0.3-30 megahertz ...................................... - 40
60 megahertz ............................................ - 35
80-100 megahertz .................................... - 30
Rapporto di giri .......................... 1 CT: 1± 5%
Ciao-vaso di isolamento….1500 VCA 1 mA 1 sec.
Temperatura di funzionamento
...................................... 0 ° C a °C +70
PT61022 porto di gigabit dei moduli LV2001 del trasformatore della base-t di lan 10/100/1000 | ||
---|---|---|
S558-5999-T3-F/H2009NL | DA4T103A3 | LU4S041F-43 LF |
KLU1T041C-43 LF/LU1T041C-43 LF | H2009NL | LU4T041A LF |
KLU1T516-34 LF/LU1T516-34 LF | DA4T103U2 | KLU1S041F-43 LF |
HX2009NL/LU1S041-43 LF | TG111-E032NYRL | KLU1S041X-43 |
KLU1T041-43 LF/LU1T041-43 LF | DA4T104A1 | KLU1S516-34 LF |
KLU1T041C-43 LF/LU1T041C-43 LF | DU4T201A1 | S558-5999-T3-F |
TG111-E032NYRL | DA4T10303 | KLA1S109F-1-43 LF |
KLU1T516-43 LF/LU1T516-43 LF | DA4T10304 | KLA1S109M-43 LF |
HX2009NL/LA1S109-43 LF | S558-5999-T3-F | H2009NL |
LU1S041-43 LF/KLU1S041-43 LF | DA4T103N3 | TG111-E032NYRL |
S558-5999-T3-F | H2009NL | S558-5999-T3-F |
KLU1S041C-43 LF/LU1S041C-43 LF | TG111-E032NYRL | KLA1S109-34 LF |
HX2009NL/LU1S041CM-43 LF | DA6T103A3 | KLA1T109 LF |
S558-5999-T3-F/LU1S041CX-34 LF | S558-5999-T3-F | TG111-E032NYRL |
