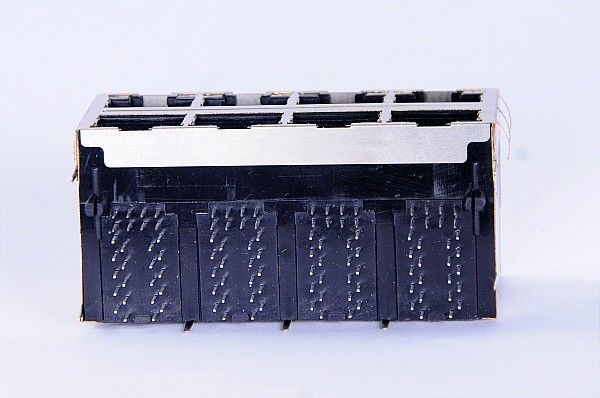

Il porto 2 x 4 ha impilato il RJ45, il connettore 0810-2H4R-N9-F del PWB di 10/100BaseT RoHS RJ45

Descrizione dell'elenco:

1) produttore del RJ45 E trasformatore di lan per 16years

1)ISO9001, SGS, UL, CE, PORTATA

3)Cliente principale: TI GE SONY Samsung IBM CANON

4)OEM di IMPULSO per 9years

Descrizione dettagliata:

0810-2H4R-N9-F MagJack 10/100BaseT, 2X4, 3w-YG, RoHS

1.Characteristics:

1)Connettore RJ45 con il trasformatore integrato/bobina d'arresto comune di modo

2)Disponibile in SMD, in THT e in THT con USB

3)350µH OCL minimo con 8mA di sbieco

4)Aderisce a IEEE 802,3

5)Gamma di temperature estesa -40°C a +85°C disponibile

6)PoE/PoE+

2. Operazione/applicazione:

1)10/100 di base-t

2)modem di xDSL

3)PC incastonato

4)Applicazioni di lan

5)Hub, router, commutatori

3. Collegamento meccanico:

1) Configurazione di Jack

2x4

3. Caratteristiche elettriche:

1) Schermato

Sì

4. Caratteristiche relative di termine:

1) Dito di EMI

Sì

2) Metodo di termine

Lega per saldatura

5. Caratteristiche relative del corpo:

1) Configurazione del porto

Singolo

2) Dita di EMI sommità e lati

Con/senza

3) Orientamento del fermo

Standard - chiuda

4) Il PWB munisce la lunghezza di coda

3.50±0.50mm

6. Caratteristiche relative del contatto:

1) Precaricato

Sì

2) Tipo di termine del contatto

Attraverso il foro

7. Abitazione delle caratteristiche relative:

1) Stile del connettore

Jack

8. Standard industriali:

1) Conformità di RoHS/ELV

RoHS compiacente, ELV compiacente

2) Processi senza piombo della lega per saldatura

Lega per saldatura di Wave capace a 265°C

3) Storia di conformità di RoHS/ELV

Era sempre RoHS compiacente

9. Marcatura di identificazione:

1) Colore sinistro del LED

Verde o giallo

2) Giusto colore del LED

Verde o giallo

10. Termini per uso:

1) Si applica a

Circuito stampato

2) Condizioni ambientali

Ufficio/locali

3) Temperatura di funzionamento (°C)

0 - 70/-40 - +85

11. Caratteristiche relative di configurazione

1) Circuito magnetico

3D15

2) Indicatore di condizione m/c

Principale

3) Disaccoppiamento del condensatore

Con/senza

4) Linguetta al suolo posteriore del PWB

Con/senza

5) Quantità del cavo del segnale

8
