Dettagli:
Termini di pagamento e spedizione:
|
| numero parte: | LPJG17561BGNL | Itm trasversale: | AR0508-6232 |
|---|---|---|---|
| Porto: | 2x1 impilato | tempo di vita: | Senza fine |
| Ethernet: | 2x 10/100/1000Vase-T | campioni: | Disponibile |
| Punto culminante: | prese modulari rj45,Connettore di Rj45 USB combinato |
||
|
Specifiche |
Numero del pezzo |
Produttore |
Descrizione |
|
AR0508-6232 ALLEATO |

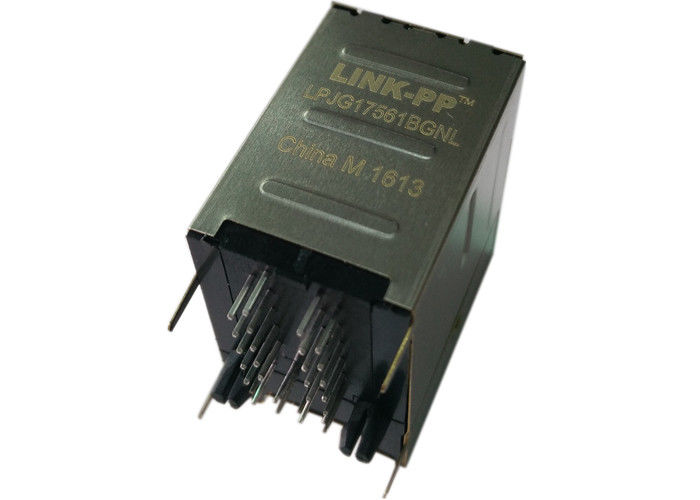

LPJG17561BGNL |
LINK-PP |
2x1 1000M Rj45 con il LED |
|
Serie |
Tipo del connettore |
Applicazioni |
Tipo del montaggio |
|
I connettori, collega |
LINK-PP Rj45 |
1000Mbps |
Attraverso-foro |
| Orientamento | Termine | Colore del LED | Protezione |
| Angolo di 90° (destra) | Lega per saldatura | Verde/giallo | Schermato, EMI-dito |
|
Applicazione 1000 di Ethernet della base-t
Raduni IEEE 802,3 & ANSI X 3,263 norme Impedenza: 100OHMS Trasmetta l'induttanza del circuito aperto (OCL): 350uH (MIN) @100KHz, 0.1VRMS con polarizzazione di CC 8mA Sempre UE RoHS/ELV compiacente, lega per saldatura dell'onda capace a 265°C La cavità della presa RJ45 si conforma alla parte 68, la SOTTO parte F di norme e di regolamenti del FCC Impiegati di funzionamento standard: 0ºC a +70ºC (vedi la nota a piè di pagina) Impiegati di funzionamento di industriale: -40ºC a +85ºC (vedi la nota a piè di pagina) Specifiche elettriche @25℃
rapporto 1.Turns: PRI: SEC = 1CT: 1CT %%P2%P2.OCL: 350uH MIN @ 100KHz, 100mV, 8mADC perdita 3.Insertion: 1~100MHz: - 1.0dB MAX 4.Return perdita (MIN di dB): 1~30MHz: - 18 30~60MHz: - 14 60~80MHz: - 12 5.Crosstalk (TIPO di dB): 1~30MHz: - 40 30~60MHz: - 35 60~80MHz: - 30 6.Differential al rifiuto di modo comune: 1~50MHz: TIPO di -30dB 50~150MHz: TIPO di -20dB 7.CMRR: 1~100MHz: - MIN 30dB 8.Isolation: MIN 1500Vrms gamma di temperature 9.Operating: -40~+85℃. |
|||
|
Parte relativa |
|||
| AR0508-6232 | LPJG17561BGNL | AR11-3786I | LPJG17561BGNL |
| AR11-3693 | AR14-3828 | AR0508-6232 | ARV11-3666 |
| AR11-3695 | AR14-4164IR | AR11-3836 | AR0508-6232 |
| AR11-3695I | AR14-3756I | AR11-4026I | ARV11-3824I |
| LPJG17304AGNL | LPJG170378A4NL | LPJG17332A8NL | LPJG17313A31NL |
| LPJG17304AHNL | LPJG17037A4NL | LPJG17332AWNL | LPJG17320A0NL |
| LPJG17304AWNL | LPJG17039A61NL | LPJG17333ASNL | LPJG17324CNL |
| LPJG17102NL | LPJG17364A8NL | LPJG17303AGNL | AR11-3701 |
| AR11-3686I | AR14-3638I | AR11-4027I | AR11-3960I |
| AR11-3718 | AR14-3639 | LPJG17561BGNL | AR11NS-3805 |
| AR11-3930I | LPJG17561BGNL | AR11-3980I | AR0508-6232 |
| AR11-3719 | AR14-3916 | AR11-3949 | AR1009-1326 |
| AR0508-6232 | AR14-3681 | AR11-3690 | ARA009-3252I |
| LPJ17633ADNL | LPJ17633AENL | LPJ17633AFNL | LPJ17633BDNL |
| AR11-3837 | AR14-3759I | AR0508-6232 | ARSM11-3653I |
| AR11-3716 | AR14-3761IR | AR11-4161I | ARSM11-3687I |
| AR11-3717 | AR0508-6232 | ARA502-1122S | ARSM11-3878I |
| LPJG17305AGNL | LPJG17091A4NL | LPJG17346DNL | LPJG17329BGNL |
| LPJG17311A8NL | LPJG17091AENL | LPJG17348AHNL | LPJG17103ADNL |
Abitazione: PBT, infiammabilità che valuta 94V-O.
Shell: C2680 ottone, 0.20mm spessi,» nichelatura 50u.
Contatti del MOD Jack: Bronzo fosforoso, 0.35mm spessi,» oro 6u placcato.
LED: Lente a resina epossidica diffusa, cavi del wireframe del acciaio al carbonio di 0.5x0.5mm.
