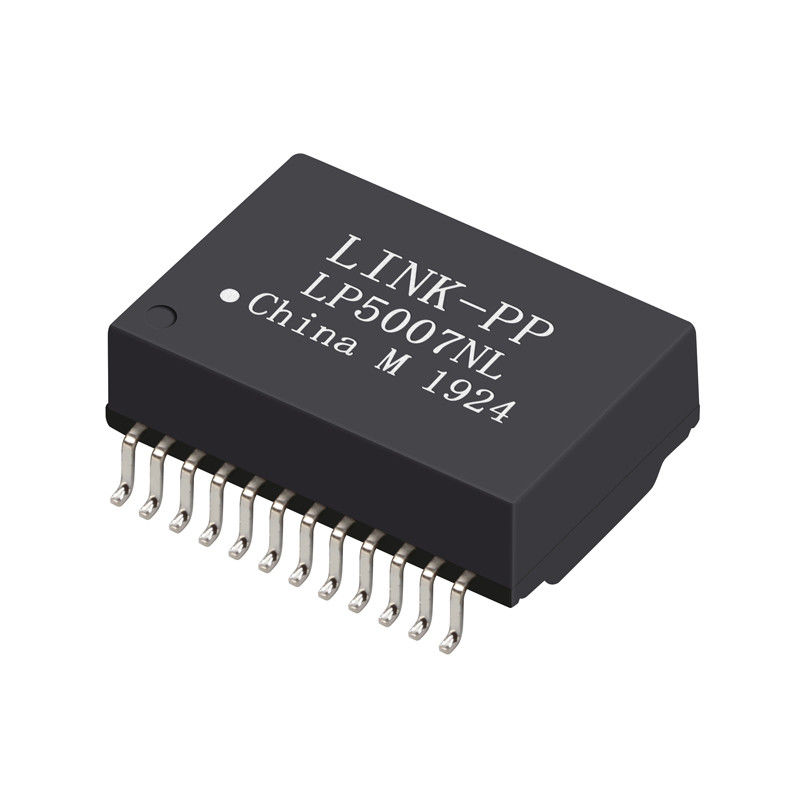

Il trasformatore 10/100/1000 BASE-T di gigabit di Ethernet di LP5007NL sceglie il porto SMT

Specifica del trasformatore gigabit LP5007NL

Caratteristiche del trasformatore Gigabit Ethernet

• Temperatura standard varia da 0 °C a +70 °C
• Intervallo di temperatura esteso da -40 °C a +85 °C
• Completamente conforme alla norma IEEE 802.3
• Ottimizzato per i principali circuiti integrati Ethernet
• Per l'uso con applicazioni LAN, comunicazioni e reti
• Struttura di montaggio superficiale, semplice installazione e risparmio di spazio
• Impatto standard del settore
• Compatibilità RoHS

LP5007NL Fogli meccanici e schematici:

LP5007NL.pdf

Specifiche elettriche @ 25°C

1. OCL: 350 uH min con corrente Bias di 8mA.

2- Ratio di rotazione: 1 CT:1

3. Perdita di inserimento (dB max):

• 1-65MHz: -1.0
• 65-100MHz: -1.1
• 100-125 MHz: -1.5

4. Perdita di ritorno (dB min):

• 1-30MHz: -18
• 40 MHz: -18
• 50 MHz: -16
• 60-80MHz: -12
• 100 MHz: -10

5. Interferenza (dB min):

• 30 MHz: -45
• 60 MHz: -40
• 100 MHz: -35

6. DCMR (dB min):

• 30 MHz: -43
• 60 MHz: -37
• 100 MHz: -33

7. tensione di isolamento: 1500Vrms min
