Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: HFJV1-1G16-L11RL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: $0.09-$1.85
Imballaggi particolari: 60 pc in 1 vassoio, 20tray in 1 cartone, che è 37*30*30 cm, 11KGS (1200 pc) di ogni cartone
Tempi di consegna: Archivio
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3000000/mese
numero parte: |
HFJV1-1G16-L11RL |
produzione di massa: |
LPJD0773BFNL |
Munafactuer originale: |
LINK-PP |
Applicazione: |
10/100/1000 di Base-t |
Termine: |
Lega per saldatura |
LED: |
Facoltativo |
Partita di IC: |
C8051F349-GQ |
Tipo: |
IMMERSIONE/entrata della cima |
numero parte: |
HFJV1-1G16-L11RL |
produzione di massa: |
LPJD0773BFNL |
Munafactuer originale: |
LINK-PP |
Applicazione: |
10/100/1000 di Base-t |
Termine: |
Lega per saldatura |
LED: |
Facoltativo |
Partita di IC: |
C8051F349-GQ |
Tipo: |
IMMERSIONE/entrata della cima |

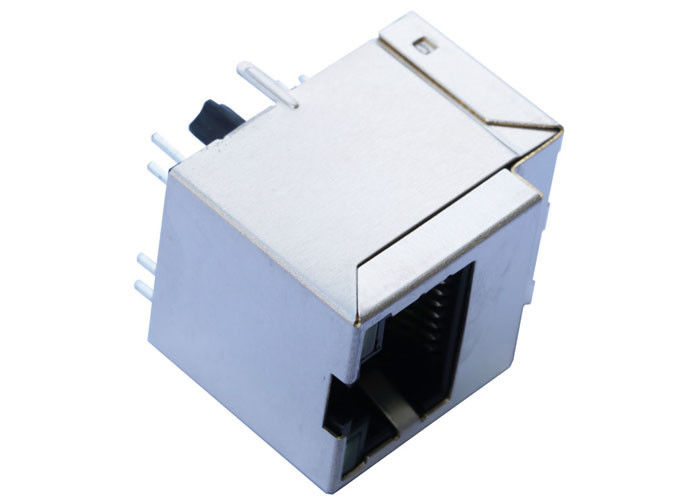

Verticale di 1.RJ45 1X1
foro 2.Through
3.10/100/1000 base-t
area 4.Contact: Flash dell'oro
Mag., FERMO INVERSO, LED facoltativo, EMI-dito facoltativo.
modello 5.Designing: 】 Del 【HFJV1-1G16-L11RL
modello di produzione 6.Mass: 】 Del 【LPJD0773BFNL
Ethernet verticale RJ45 Jack con 1000 magnetica integrata base-t, verde/verde LED, RoHS | |
Numero del pezzo di LINK-PP | LPJD0773BFNL |
Numero del pezzo di alone | HFJV1-1G16-L11RL |
Applicazione-lan | ETHERNET (non PoE) |
AutomDX | SÌ |
Circuito di Bst | SÌ |
Configurazione RX | T, C |
Configurazione TX | T, C |
Placcatura accoppiamento di area del contatto | »»/15u/30u» dell'ORO 6u |
I centri per porto | 4 |
Diodi | NESSUN DIODI |
Opzione del LED | GREEN/GREEN |
Fermo | LINGUETTA SU |
Numero dei porti | 1X1 |
PWB | FR4 |
Angolo del supporto del PWB | ENTRATA LATERALE |
PWB che conserva posta | POSTA DI T |
Altezza del pacchetto (pollici) | 0,650 |
Altezza del pacchetto (millimetro) | 16,51 |
Lunghezza del pacchetto (pollici) | 0,849 |
Lunghezza del pacchetto (millimetro) | 21,56 |
Larghezza del pacchetto (pollici) | 0,628 |
Larghezza del pacchetto (millimetro) | 15,95 |
Tipo di Pin | LEGA PER SALDATURA DI THT |
RoHS compiacente | YES-RoHS-5 CON CAVO nell'ESENZIONE della LEGA PER SALDATURA |
Ricerca | SÌ |
Linguette di EMI dello schermo | SENZA |
Velocità | 1000 BASE-T |
Temperatura | 0 A 70℃ |
Rapporto RX di giri | 1CT: 1CT |
Rapporto TX di giri | 1CT: 1CT |
verticale 1X1-Rj45 con con/senza di magnetica LED, incontrante IEEE 802,3 af/at
1. Tipo di prodotto caratteristiche:
1) tipo = connettore di prodotto
2) tipo di Jack = RJ45
3) profilo = norma
4) orientamento del montaggio del PWB = entrata dell'entrata del lato (angolo retto) /Top (verticale)
2. Collegamento meccanico:
1) configurazione di Jack = 1 x 1
3. Caratteristiche elettriche:
1) schermato = sì
4. Caratteristiche relative di termine:
1) dito di EMI - fondo = senza
2) metodo = lega per saldatura di termine
5. Caratteristiche relative del corpo:
1) la configurazione del porto = sceglie/multi
2) dita di EMI sommità e lati = con senza
3) orientamento = norma del fermo - chiuda
4) lunghezza della coda del PWB
6. Caratteristiche relative del contatto:
1) precaricato = sì
2) tipo di termine del contatto = tramite il supporto superficie/del foro
7. Abitazione delle caratteristiche relative:
1) stile = Jack del connettore
8. Standard industriali:
1) conformità di RoHS/ELV = RoHS compiacente, ELV compiacente
2) lega per saldatura senza piombo di processi = di Wave della lega per saldatura capace a 240°C,
Lega per saldatura capace a 260°C, lega per saldatura di Wave di Wave capace a 265°C
Riflusso-saldatura facoltativa;
3) la storia di conformità di RoHS/ELV = era sempre RoHS compiacente
9. Marcatura di identificazione:
1) colore sinistro del LED (posizione #1) = verde - una resistenza da 250 ohm
2) giusto colore del LED (posizione #2) = verde - una resistenza da 250 ohm
10. Termini per uso:
1) si applica a = circuito stampato
2) condizioni ambientali = ufficio/locali
3) temperatura di funzionamento (°C) = 0 - 70/-40 - +85
11.Hipot:
MIN 1500Vrms
Usato per le attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL, soluzioni della call center, decoder complessi, messa a punto degli ingressi di VOIP, Border Gateway Protocol, commutatore veloce di Ethernet…
