Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: G2414SG
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
numero parte: |
G2414SG |
Tipo del trasformatore: |
Interfaccia di dati e di isolamento |
Rapporto di giri - primario: Secondario: |
1: 1 trasmettitore, 1: 1 ricevitore |
Tipo del montaggio: |
Montaggio superficiale |
Dimensione/dimensione: |
13.97mm L x16.51mm W |
Altezza - messa (massimo): |
6,60 millimetri |
numero parte: |
G2414SG |
Tipo del trasformatore: |
Interfaccia di dati e di isolamento |
Rapporto di giri - primario: Secondario: |
1: 1 trasmettitore, 1: 1 ricevitore |
Tipo del montaggio: |
Montaggio superficiale |
Dimensione/dimensione: |
13.97mm L x16.51mm W |
Altezza - messa (massimo): |
6,60 millimetri |
1.Design per Hual lungo Gigabit Ethernet 100/1000 di applicazione piena duplex della base-Tx.
supporto della superficie di profilo 2.Low che imballa processo progettato di riflusso (picco 250°C).
3.Compliant con i progetti di norma di IEEE 802ab per 1000Base-T.
4.Supports 4 paia del cavo di UTP di categoria 5.
la parte di 5.For RoHS aggiunge il suffisso G.
numero del pezzo 6.Design: 】 Del 【G2414SG
7.Mass】 del 【LP5004NL del numero del pezzo di produzione

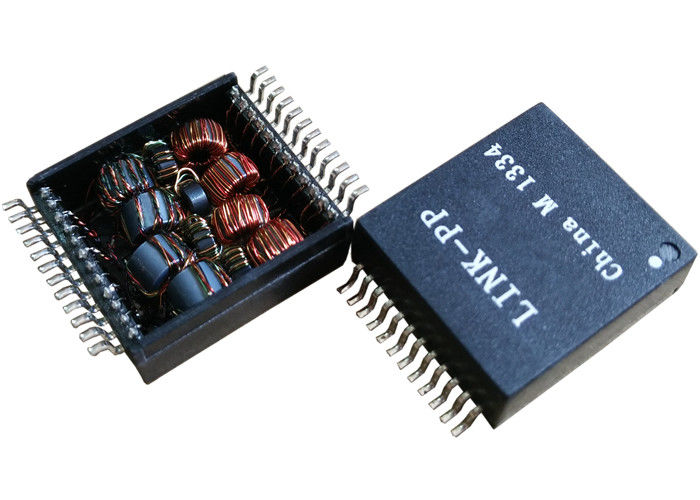

Trasformatore 1CT di G2414SG Gigabit Ethernet: 1CT SMD 1500Vrms LP5005NL
1. Giri Ratio50KHz, 0.5V
Lato del chip: Linea side=1CT: 1CT+_2%
2. Induttanza (Ls) 100KHz, 0.1V, polarizzazione di CC 12mA:
Lato del chip: min 350uH
3. Inserzione Loss1-100MHz: -1.4dB massimo
4. Loss1-30MHz di ritorno: Min di -16dB
40MHz: Min di -14.4dB
50MHz: Min di -13.1dB
60-80MHz: Min di -12dB
100MHz: Min di -10dB
5. Differenziale al rifiuto di modo comune:
30MHz: Min di -45dB
60MHz: Min di -40dB
100MHz: Min di -35dB
6. Crosstalk30MHz: Min di -40dB
60MHz: Min di -35dB
100MHz: Min di -30dB
7. Ciao-vaso: 1500Vrms, 0.5mA, 1Sec
Lato del chip alla linea lato
Ha progettato alle applicazioni di sostegno, quali i modem di ADSL, Lan-su-scheda madre. Attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL, soluzioni della call center, decoder complessi, messa a punto degli ingressi di VOIP, Border Gateway Protocol, commutatore veloce di Ethernet…
18 anni di esperienza di produzione,
persone 2600,
prova di 100%
Termine di consegna flessibile
Progetti per Ti, Intel, Samsung, la passera, Jabil, Flextronics, Cypress, Freescale, EKF .......
Assemblea flessibile incorporata del PWB; Assemblea Rigido-flessibile del PWB; Microelettronico, chip di vibrazione; Microelettronico, chip a bordo; Assemblea optoelettronica; Rf/Assemblea senza fili; Tramite l'Assemblea del foro; Assemblea di supporto di superficie; Assemblaggio del sistema; Assemblea del circuito stampato
