Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: HF 24HSS1041A-2
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Spec.: |
HF 24HSS1041A-2 |
Tipo del trasformatore: |
Interfaccia di dati e di isolamento |
Rapporto di giri - primario: Secondario: |
1: 1 trasmettitore, 1: 1 ricevitore |
Montaggio del tipo: |
supporto di superficie |
Dimensione/dimensione: |
13.97mm L x16.51mm W |
Altezza - messa (massimo): |
6,60 millimetri |
Campioni: |
disponibile liberi |
Analogo PN: |
LP5007NL |
Spec.: |
HF 24HSS1041A-2 |
Tipo del trasformatore: |
Interfaccia di dati e di isolamento |
Rapporto di giri - primario: Secondario: |
1: 1 trasmettitore, 1: 1 ricevitore |
Montaggio del tipo: |
supporto di superficie |
Dimensione/dimensione: |
13.97mm L x16.51mm W |
Altezza - messa (massimo): |
6,60 millimetri |
Campioni: |
disponibile liberi |
Analogo PN: |
LP5007NL |
Caratteristiche di prodotto
1.Designed per Ethernet di gigabit della lunga distanza 1000 BASE-T, applicazioni piene duplex.
2. supporti 4 paia del cavo di categoria UTP-5.
3. 1000 BASE – MODULI DI MAGNETICA DI T
interfaccia 3.Cable per isolamento e le emissioni comuni basse di modo.
applicazioni 4.POE con capacità della corrente 350mA.
5.Compliant con IEEE 802.3ab for1000 standard BASE-T.
6.Comply con ROHS & alogeno liberano i requisiti.
gamma di temperature 7.Operating: 0℃ a +70℃ perfino a 40℃ a +85℃
Numero del pezzo di progettazione: HF 24HSS1041A-2
Incrocio equivalente in serie del numero del pezzo LP5007NL di fabbricazione nelle facilità della Cina
Specifiche elettriche (25)

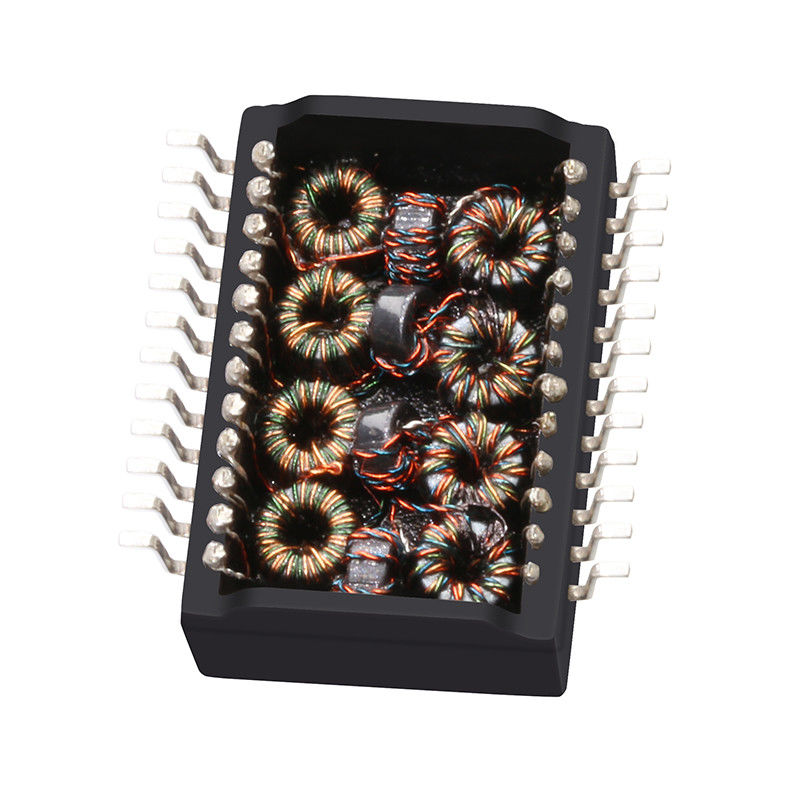

24HSS1041A-2 trasformatore 1CT di HF Gigabit Ethernet: 1CT SMD 1500Vrms LP5007NL
1. Giri Ratio50KHz, 0.5V
Lato del chip: Linea side=1CT: 1CT+_2%
2. Induttanza (Ls) 100KHz, 0.1V, polarizzazione di CC 12mA:
Lato del chip: min 350uH
3. Inserzione Loss1-100MHz: -1.4dB massimo
4. Loss1-30MHz di ritorno: Min di -16dB
40MHz: Min di -14.4dB
50MHz: Min di -13.1dB
60-80MHz: Min di -12dB
100MHz: Min di -10dB
5. Differenziale al rifiuto di modo comune:
30MHz: Min di -45dB
60MHz: Min di -40dB
100MHz: Min di -35dB
6. Crosstalk30MHz: Min di -40dB
60MHz: Min di -35dB
100MHz: Min di -30dB
7. Ciao-vaso: 1500Vrms, 0.5mA, 1Sec
Lato del chip alla linea lato
Domande di utente terminale
Ha progettato alle applicazioni di sostegno, quali i modem di ADSL, Lan-su-scheda madre. Attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL, soluzioni della call center, decoder complessi, messa a punto degli ingressi di VOIP, Border Gateway Protocol, commutatore veloce di Ethernet…
Vantaggio competitivo
18 anni di esperienza di produzione,
persone 2600,
prova di 100%
Termine di consegna flessibile
Cliente principale
Progetti per Ti, Intel, Samsung, la passera, Jabil, Flextronics, Cypress, Freescale, EKF .......
Applicazione di SME
Assemblea flessibile incorporata del PWB; Assemblea Rigido-flessibile del PWB; Microelettronico, chip di vibrazione; Microelettronico, chip a bordo; Assemblea optoelettronica; Rf/Assemblea senza fili; Tramite l'Assemblea del foro; Assemblea di supporto di superficie; Assemblaggio del sistema; Assemblea del circuito stampato
