trasformatore 100B-1003FNL, 100B-1003 del Unico Porto di 100B-1003X 10/100BASE-TX

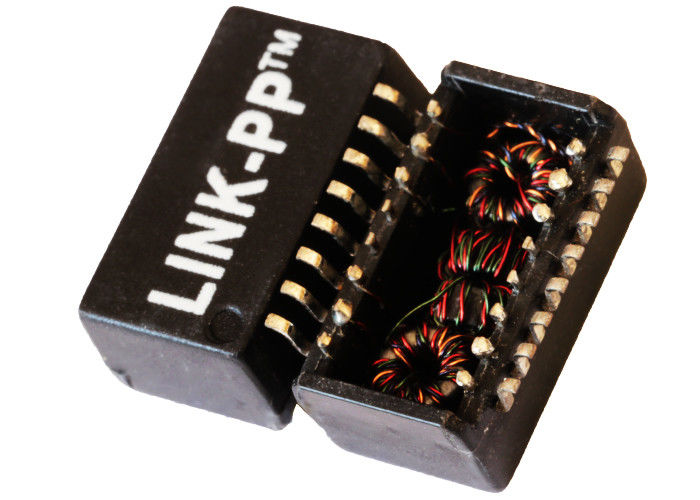

ILiNRCORE 100B-1003Xè un monoporta di grado Mil-AeroModulo trasformatore discreto Fast Ethernet 10/100Base-TXin un contenitore a montaggio superficiale (SMT) a 16 pin (12,95 × 6,98 × 6,22 mm). Progettato per un'affidabilità mission-critical, presenta una temperatura operativa estrema diDa -55°C a +125°C,1500 Vrmtensione di resistenza dielettrica (DWV), un'induttanza minima a circuito aperto (OCL) di350 µH con polarizzazione CC 8 mAe unMSL3valutazione. Per eliminare la crescita catastrofica dei baffi di stagno nei sistemi di volo e di difesa, la sua finitura terminale predefinita è autenticaSn63Pb37 (Stagno/Piombo)con una resistenza del profilo di riflusso di picco di235°C. Entrambi i canali TX e RX incorporano un canale internoInduttanza + Trasformatore (C, T)topologia.

Specifiche tecniche:

1. Prestazioni elettriche (@ 25°C)

2. Valutazioni ambientali, dei materiali e dell'assemblaggio

Scheda tecnica del modulo trasformatore 100B-1003X 10/100 BASE-TX:

Caratteristiche principali dei componenti magnetici SMD Ehernet 100B-1003X a 16 pin:

IL100B-1003Xè un modulo trasformatore Ethernet discreto a porta singola rinforzato progettato per fornire reti mission-critical in ambienti aerospaziali estremi, difesa e industriali difficili. Pienamente conforme aIEEE 802.3 10/100Base-TXstandard, questo modulo a montaggio superficiale ad ala di gabbiano a 16 pin integra canali di trasmissione (TX) e ricezione (RX) di precisione 1CT:1CT, ciascuno protetto da un connettore internoInduttanza e trasformatore di modo comune (C, T)palcoscenico.

A differenza dei magneti commerciali limitati alle temperature industriali standard, il livello "X" è classificato per un funzionamento continuo senza compromessi daDa -55°C a +125°C. Il modulo è alloggiato in un contenitore incapsulato in resina epossidica che resiste a forti shock meccanici, vibrazioni continue e cicli termici. Per soddisfare i requisiti aerospaziali anti-baffi (come GEIA-STD-0005-2), la base 100B-1003X presenta un dedicatoFinitura eutettica stagno-piombo Sn63Pb37, mitigando completamente i rischi di cortocircuito associati alla placcatura in stagno puro nell'avionica non pressurizzata e nelle attrezzature tattiche da campo di battaglia.

• Intervallo di temperature completo di grado aeronautico: Valutato daDa -55°C a +125°C, garantendo l'assenza di saturazione del nucleo magnetico o collasso dell'induttanza in caso di sbalzi termici estremi.
• Stabilità dell'induttanza di polarizzazione CC: Consegna≥350 µH OCL con polarizzazione CC continua applicata da 8 mA, impedendo lo spostamento della linea di base in ambienti molto rumorosi.
• Autentica finitura anti-baffi Sn63Pb37: Elimina la crescita microscopica di baffi di stagno nei componenti elettronici critici per il volo (RoHS esente per la difesa; opzione "NL" disponibile per conformità commerciale senza piombo).
• Prestazioni ad alta frequenza migliorate: RaggiungePerdita di ritorno minima di 20 dBa 2/30 MHz eReiezione minima da DM a CM di 35 dBfino a 100 MHz, superando le prestazioni dei moduli standard della serie 100B-1001.
• Robusto pacchetto SMT a 16 pin: Misura 12,95 × 6,98 × 6,22 mm; I conduttori ad ala di gabbiano forniscono un pressacavo conforme contro il disadattamento CTE del PCB durante lo shock termico.

Linee guida per l'assemblaggio del trasformatore Mil-Aero 100B-1003X:

1. Soffitto con profilo di riflusso (picco 235°C):
   Secondo la scheda tecnica ufficiale, il corpo standard Sn63Pb37 incapsulato in resina epossidica resiste aProfilo della temperatura di picco di 235°C(liquido a 183°C).Non elaborare parti SnPb di base con profili senza piombo SAC305 standard (245°C–260°C), poiché il calore in eccesso può causare il riflusso interno della saldatura e la delaminazione del package.
2. MSL 3 Vita del pavimento e cottura:
   Valutato aMSL3, il modulo ha una durata di vita pari a168 orea ≤30°C/60% UR. Se le parti superano questa finestra o la chiusura del sacchetto con barriera contro l'umidità (MBB) è compromessa, cuocere secondoIPC/JEDEC J-STD-033prima del riflusso.

Specifiche di altri articoli:

Domande frequenti tecniche:

D1: Perché il 100B-1003X specifica una perdita di inserzione massima di 1,2 dB rispetto a 1,0 dB del 100B-1003 standard?

UN: La versione "X" è qualificata per un intervallo di temperatura esteso diDa -55°C a +125°C(rispetto a -40°C to +85°C per 100B-1003). Il livello di perdita di inserzione leggermente più elevato (1,2 dB) spiega la maggiore resistenza termica e i margini di stabilità del nucleo richiesti su un intervallo di temperatura totale di 180°C.

D2: Perché Sn63Pb37 è preferito rispetto alla placcatura senza piombo nell'hardware di livello Mil-Aero?

UN: La galvanica di stagno puro (>97% Sn) può far crescere spontaneamente nel tempo microscopici baffi conduttivi, causando cortocircuiti fase-fase intermittenti o catastrofici. Secondo GEIA-STD-0005-2 e le norme sugli appalti della difesa, Sn63Pb37 è strettamente necessario per prevenire la crescita dei baffi di stagno.

D3: È possibile utilizzare 100B-1003X con connettori circolari (ad esempio MIL-DTL-38999)?

UN: SÌ. Nell'avionica e nei sistemi navali mission-critical, i jack RJ45 in plastica vengono utilizzati raramente esternamente. Il trasformatore discreto 100B-1003X si monta direttamente sul PCB, filtrando le linee differenziali prima che vengano instradate verso un connettore circolare D38999 rinforzato montato sullo chassis.
