10/100 di TRASFORMATORE BASSO TS6121K, 16 supporto di IMPULSO della superficie di Pin SMD

10/100 BASE PULSE TRANSFORMER TS6121K , 16 Pin SMD Surface Mount
10/100 BASE PULSE TRANSFORMER TS6121K , 16 Pin SMD Surface Mount

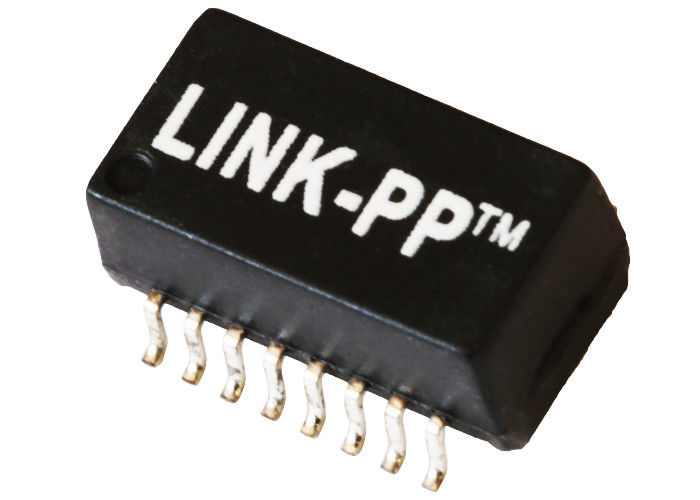

Grande immagine :  10/100 di TRASFORMATORE BASSO TS6121K, 16 supporto di IMPULSO della superficie di Pin SMD

Dettagli:
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: TS6121K
Termini di pagamento e spedizione:
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Descrizione di prodotto dettagliata
Articolo: TS6121K Rapporto di giri: 1:1
OCL: 350 Progettazione PN: TS6121K
Fabbricazione in serie PN: => LP1193NL DI TS6121K Montaggio: SMD/SMT
Archivi Disponibil: PDF/3D/ISG/Stp/Step/Datasheet
Evidenziare:

Trasformatore di magnetica di gigabit

,

Trasformatore di Ethernet

10/100 di trasformatore TS6121K, 16 supporto di impulso della base-t della superficie di Pin SMD


Scheda del trasformatore di impulso della base-t di TS6121K 10/100/specifiche/PDF/prezzo/incrocio



Ha progettato per soddisfare la richiesta di IEEE 802.3u, compreso 350uH OCL con 8mA diagonale.



16 pacchetto del supporto della superficie di Pin SMD.
Basso costo a doppio canale.
Temperatura di operazione: 0°C a +70°C.
Gamma di temperature di stoccaggio: -25℃ a +125℃.

Singolo trasformatore di lan del porto

ColiStructure: Toroidale

trasformatore 100base-t

SMD, 16 perni


10 / 100 BASE-TX scelgono il trasformatore di lan del porto con 16 il => LP1193NL dei perni TS6121K



Descrizione:



TRASFORMATORI MAGNETICI di singola del porto 100 ETHERNET della base-t



Applicazione ETHERNET di lan (PoE&NON PoE)
AutomDX
Commento RoHS compiacente
Configurazione RX T, C
Configurazione TX T, C
Costruzione STAMPATURA PER TRASFERIMENTO
I centri per porto 4
Numero dei porti Singolo
PWB NESSUN PWB
Pacchetto SMT
Altezza del pacchetto (pollici) 0,225 o altro
Altezza del pacchetto (millimetro) 5,715 o altro
Lunghezza del pacchetto (pollici) 1,12 o altro
Lunghezza del pacchetto (millimetro) 28,448 o altro
Larghezza del pacchetto (pollici) 0,63 o altro
Larghezza del pacchetto (millimetro) 16,002 o altro
RoHS compiacente YES-RoHS-6
Velocità 10/100/1000BASE-TX
Temperatura 0 - 70/-40 - +85
Rapporto RX di giri 1CT: 1CT
Rapporto TX di giri 1CT: 1CT
P/N principale LP1193NL, ecc


Specifiche elettriche (25):



1. Rapporto 50KHz, 0.5V di giri

      Lato del chip: Linea side=1CT: 1CT+_2%

2. Induttanza (Ls) 100KHz, 0.1V, polarizzazione di CC 12mA:

Lato del chip: min 350uH

3. Inserzione Loss1-100MHz: -1.4dB massimo

4. Loss1-30MHz di ritorno: Min di -16dB

            40MHz: Min di -14.4dB

            50MHz: Min di -13.1dB

            60-80MHz: Min di -12dB

            100MHz: Min di -10dB

5. Differenziale al rifiuto di modo comune:

            30MHz: Min di -45dB

            60MHz: Min di -40dB

            100MHz: Min di -35dB

6. Crosstalk30MHz: Min di -40dB

            60MHz: Min di -35dB

            100MHz: Min di -30dB

7. Ciao-vaso: min 1500Vrms
