Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: TG1G-S012NZRL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Articolo n: |
TG1G-S012NZRL |
Categoria: |
Trasformatore Gigabit Rj45 |
Rapporto di curva: |
1CT: 1CT |
Montaggio: |
Montaggio superficiale |
Dimensione / dimensione: |
17,7 mm di lunghezza x 15,8 mm di larghezza |
Altezza - seduta (massimo): |
6,6 mm |
Old Pn: |
TG1G-S012NZRL |
Massa PN: |
LP6062ANL |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Scheda dati |
Articolo n: |
TG1G-S012NZRL |
Categoria: |
Trasformatore Gigabit Rj45 |
Rapporto di curva: |
1CT: 1CT |
Montaggio: |
Montaggio superficiale |
Dimensione / dimensione: |
17,7 mm di lunghezza x 15,8 mm di larghezza |
Altezza - seduta (massimo): |
6,6 mm |
Old Pn: |
TG1G-S012NZRL |
Massa PN: |
LP6062ANL |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Scheda dati |
| TG1G-S012NZRL => LP6062ANL | Girare 1CT:1CT | Trasformatore discreto a Gigabit | 1000 Base-T SMT |

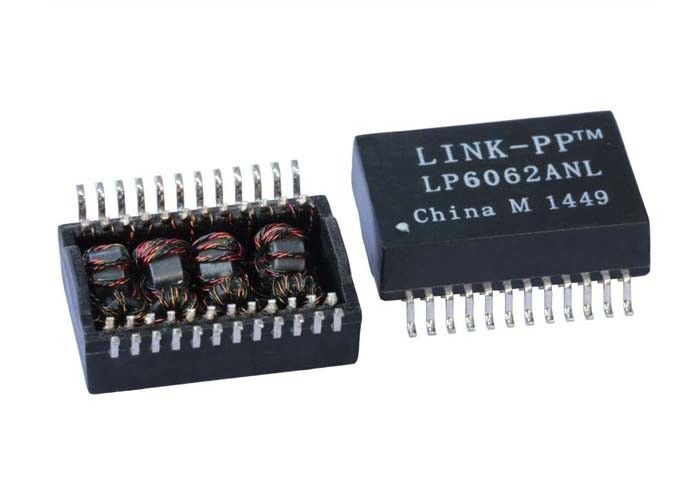

Trasformatore discreto Gigabit Ethernet
IEEE802.3ab/af Conforme
UL/EN60950 Riconosciuto
Test elettrico al 100%
1500Vrms Hi-Pot
Costruzione a telaio aperto brevettata
Halo TG1G-S012NZRL trasformatore
LINK-PP LP6062ANL Croce
- Progettista e produttore da 18 anni.
️2500 opere, 4piante
- Di sicuro.Passa la Flukeanalizzatore di rete
️Stoccaggio per 4 settimane.
- progettazione flessibile in base alle informazioni richieste dai clienti senza alcun costo aggiuntivo.
| Numero di porti | Applicazioni | Rapporto di rotazione | Potenza su Ethernet |
| Unico GE | 1G Ethernet | 1:1 | IEEE 802.3/IEEE 802.3af |
| Imballaggio | Direzione scheda | Tipo di montaggio | Contatto Finito |
| Cartuccia, bobina | - Non lo so. | SMT/SMD | - Non lo so. |
| Numero di pin | Protezione | Tensione di isolamento | Colore LED |
| 24 pin | - Non lo so. | 1500 Vrms | --- |
Specifica elettrica @ 25°C
1. Perdita di inserimento ((dB Max):
0.3-1MHz: -1.1 1-65MHz: -0.8
65-100MHz: -1,0 100-125MHz: -1.2
2.Perdita di ritorno ((dB Min @ 100 OHM):
0.5-40MHz: -18
40-100MHz: -12-20LOG ((f/80MHz)
3.Crosstalk ((dB Min):
0.3-100MHz: -33-20LOG ((f/100MHz)
4. CM al CM REJ:
0.3-100MHz: -30dB Min
5- CM al DM REJ:
0.3-100MHz: -35dB Min
6- Ratio di rotazione:
PRI:SEC= 1CT:1CT ± 2%P7.Induttanza ((100KHz/0.1V@11mA): 350uH Min
8Corrente di linea di corrente continua equilibrata:
350mA Max @ 57VDC Continuo
9.Hipot: 1500Vrms/0,5mA
10Temperatura di funzionamento: -40°C+85°C.
Nota:
1. Moduli di trasformatori Gigabit con opzione Power Over Ethernet
2. Risponde alle specifiche IEEE 802.3af
3Per la parte relativa alla RoHS, aggiungere il suffisso NL
4. RoHS "NL" per la saldatura massima a 260°C%P5°C.
