Casa > prodotti > Trasformatore LAN POE > VP8019 magnetica di voice over ip della Base-TX di HF 10/100 del trasformatore VP8019M di HF POE

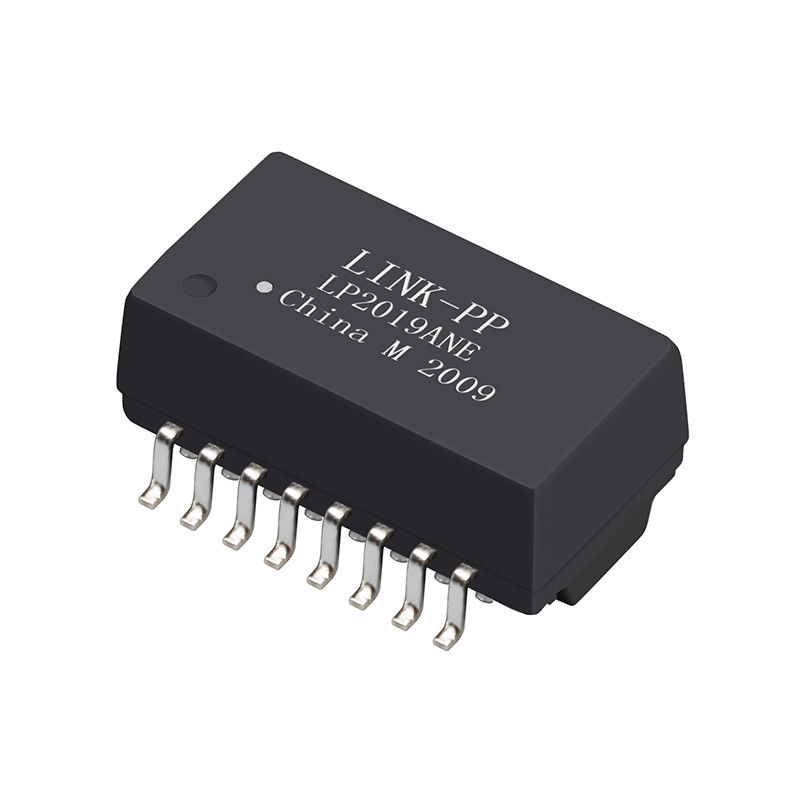

VP8019 magnetica di voice over ip della Base-TX di HF 10/100 del trasformatore VP8019M di HF POE

Dettagli del prodotto

Luogo di origine: Guangdong, Cina

Marca: LINK-PP

Certificazione: UL,RoHS,Reach,ISO

Numero di modello: HF VP8019/HF DI VP8019M

Termini di trasporto & di pagamento

Quantità di ordine minimo: 400/2000/10K/25K

Prezzo: $0.06-$3.2

Imballaggi particolari: T&R

Tempi di consegna: Di riserva

Termini di pagamento: TT, giorni NET30/60/90

Capacità di alimentazione: 3KK/Month

Ottenga il migliore prezzo
Punto culminante:

potere sopra il trasformatore di Ethernet

,

magnetica di poe

Numero del pezzo:
HF VP8019/HF DI VP8019M
Tipo del trasformatore:
FE POE
Gira il rapporto:
1: 1 trasmettitore, 1: 1 ricevitore
Montaggio del tipo:
supporto di superficie
Dimensione/dimensione:
12.70mm L x9.30mm W
Altezza - messa (massimo):
6,2 millimetri
Archivi Disponibili:
PDF/3D/ISG/Stp/Step/Datasheet
Numero del pezzo:
HF VP8019/HF DI VP8019M
Tipo del trasformatore:
FE POE
Gira il rapporto:
1: 1 trasmettitore, 1: 1 ricevitore
Montaggio del tipo:
supporto di superficie
Dimensione/dimensione:
12.70mm L x9.30mm W
Altezza - messa (massimo):
6,2 millimetri
Archivi Disponibili:
PDF/3D/ISG/Stp/Step/Datasheet
VP8019 magnetica di voice over ip della Base-TX di HF 10/100 del trasformatore VP8019M di HF POE
VP8019 magnetica di voice over ip della base-TX di HF 10/100 del trasformatore VP8019M di HF POE

HF VP8019HF DI VP8019MMagnetica di POE10/100 di trasformatore di POE



Prestazione compiacente di IEEE 802.3af/ANSI X3.263.
capacità corrente 350mA.
Ha progettato per alle applicazioni del telefono o del commutatore del IP.
Orma compatta.
Aderisca ai requisiti liberi dell'alogeno & di RoHS.
Gamma di temperatura di funzionamento: -40°C a +85℃.
Gamma di temperature di stoccaggio: -40℃ a +85℃.


Specificazione elettrica @25℃


rapporto 1.Turns:
TX=1CT: 1CT      RX=1CT: 1CT
2. Perdita di inserzione:
 0.1-100MHz: - 1.0dB MAX
    3. Attenuazione di riflessione:
0.1-30MHz: - MIN 18dB
 30-60MHz: MIN di -13dB
 60-80MHz: - MIN 12dB
    4.Crosstalk:
0.1-100MHz: - MIN 35dB
5. DCMR:
 30MHz: - MIN 42dB
 60MHz: - MIN 36dB
  100MHz: - MIN 33dB
6.CMRR:
 1-100MHz: TIPO di -40dB
7. L: 1-3,6-8:
 350uH MIN 100KHz 0.1V 8mADC
 8.DCR: 1-3,6-8: 0,9 OHM MAX
9. Il LK:
 1-3 (legame: 16+14): 0.5uH MAX 100KHz 0.1V
6-8 (legame: 11+9): 0.5uH MAX 100KHz 0.1V
10. Cw/w:
(1-3), (16-14): 28pF MAX 100KHz 0.1V
(6-8), (11-9): 28pF MAX 100KHz 0.1V
  11. Tensione di isolamento: 1500Vrms
12. Temperatura di funzionamento: -40℃~+85℃.



NOTE:
1. Ha progettato all'applicazione di sostegno, quali il SOHO (ADSLmodems), la Lan-su-scheda madre (LOM), il hub ed i commutatori.
2. Potere sopra magnetica di Ethernet (PoE)
3. Capacità corrente di applicazioni di PoE: 350mA- 600mA.
4. Con i vari rapporti di giri.
5. Lega per saldatura di punta di RoHS «nl» che valuta 255±5℃.



VP8019 magnetica di voice over ip della Base-TX di HF 10/100 del trasformatore VP8019M di HF POE 0


Numero dei portiApplicazioniRapporto di giriPotere sopra Ethernet
110/100 di FE1:1POE IEEE802.3af



ImballaggioTab DirectionMontaggio del tipoRivestimento del contatto
Bobina, cartone--SMT--



Numero di perniProtezioneTensione di isolamentoColore del LED
16--1500V---



VP8019 magnetica di voice over ip della base-TX di HF 10/100 del trasformatore VP8019M di HF POE
1-1840257-342410-6170HF VP8019S558-5999-AB-F
1-1840257-4HF DI VP8019MTG01-0456NSRLS558-5999-M8-F
HF VP801942410-8312TG04-0406NSRLS558-5999-P3-F
1-1840257-642410-8506TG04-TDK1N1RLS558-5999-Z5-F
1-1840257-7HF DI VP8019MTG05-2004NCRLHF VP8019
1-1840257-842878-8506TG10G-RP02NJLFSI-50152-F
1-1840257-9HF DI VP8019MTG110-6506NXRLSI-52007-F
2-1840257-143223-6110TG110-RPE17NV6RLSI-53012
2-1840257-243223-6122TG110-S053P2RLSI-53014
2-1840257-343223-6128TG110-S101N6RLSI-53015
2-1840257-4HF DI VP8019MTG111-E112NYRLSI-53019
HF VP801943223-8040TG111-HPE3NZRLHF VP8019
2-1840257-643223-8140TG1G-E012NZRLSI-55004-F
