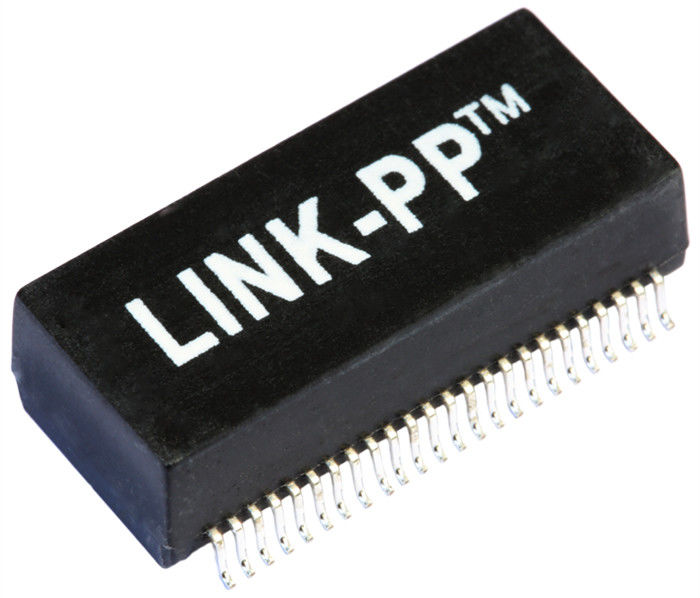

| Specifiche: | LP44806ANL | P/N: | LP44806ANL |
|---|---|---|---|
| Ethernet: | potere di 4x 10/100Mbps | MISURA: | 28.00x15.40x7.00mm |
| Montaggio: | smd | campioni: | libero |
| Disponibili di Archivi: | PDF/3D/ISG/Stp/Step/Datasheet | ||
| Punto culminante: | singolo trasformatore del porto,Trasformatore del porto del quadrato |
||
1. potere di 48pins 4x 10/100mbps sopra Ethernet
2. tensione di isolamento: 1500Vrms
3.Type: SMT LP44805NL
4. modulo di potere di magnetica di 4 porti
5. 600mA complementare corrente massimo
6. Prestazione di reclamo di IEEE 802.3af/ADSI x3.263
Specifiche elettriche (25):
1. giri Ratio50KHz, 0.5V
Lato del chip: Linea side=1CT: 1CT+_2%
2. induttanza (Ls) 100KHz, 0.1V, polarizzazione di CC 12mA:
Lato del chip: min 350uH
3. inserzione Loss1-100MHz: -1.4dB massimo
4. Loss1-30MHz di ritorno: Min di -16dB
40MHz: Min di -14.4dB
50MHz: Min di -13.1dB
60-80MHz: Min di -12dB
100MHz: Min di -10dB
5. differenziale al rifiuto di modo comune:
30MHz: Min di -45dB
60MHz: Min di -40dB
100MHz: Min di -35dB
6. Crosstalk30MHz: Min di -40dB
60MHz: Min di -35dB
100MHz: Min di -30dB
7. Ciao-vaso: 1500Vrms, 0.5mA, 1Sec
Lato del chip alla linea lato
Applicazioni:
Usato per le attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore,
Router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL
