Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: LPJE601XDNL
Documento: LPJE601XDNL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: $0.2-$0.85
Imballaggi particolari: 54PCS/Tray, 24Trays=37*30*30CM=1296PCS=10KG/Carton
Tempi di consegna: 3-5 giorni
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 4300K.PCS/Month
P.N: |
LPJE601XDNL |
Numero di porte: |
1x1 |
Fermo: |
Su |
Categoria delle prestazioni: |
Cat 5e |
Numero di posizioni/contatti: |
8p8c |
Tipo di montaggio: |
Tht |
Opzione LED: |
senza |
Tab EMl: |
senza |
Scudo di metallo: |
Schermato |
Orientamento: |
Verticale (entrata superiore) |
P.N: |
LPJE601XDNL |
Numero di porte: |
1x1 |
Fermo: |
Su |
Categoria delle prestazioni: |
Cat 5e |
Numero di posizioni/contatti: |
8p8c |
Tipo di montaggio: |
Tht |
Opzione LED: |
senza |
Tab EMl: |
senza |
Scudo di metallo: |
Schermato |
Orientamento: |
Verticale (entrata superiore) |

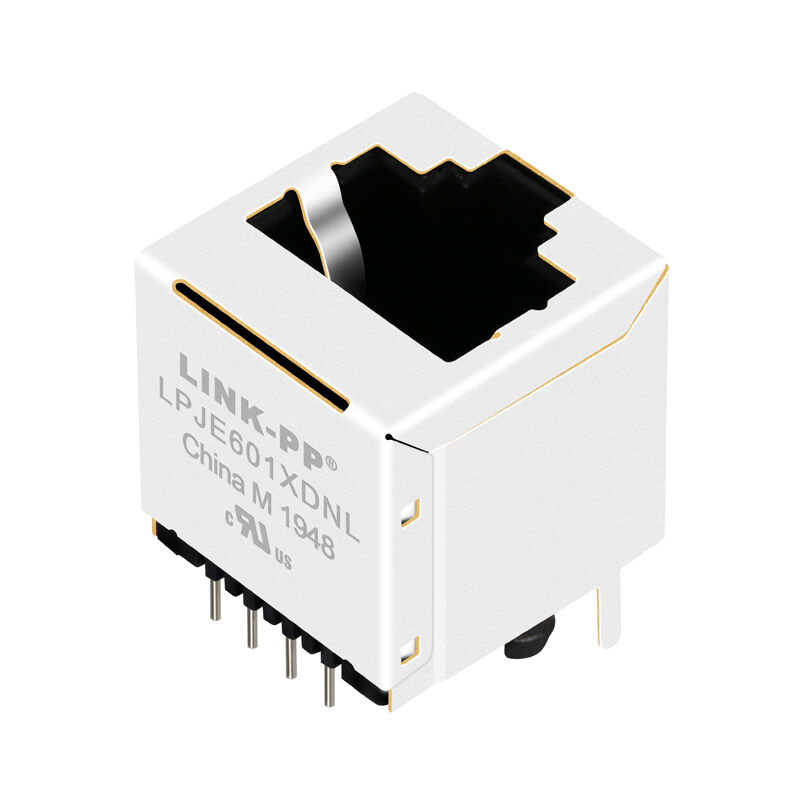

Il LPJE601XDNL è un connettore RJ45 verticale a porta singola (1x1) con 8 posizioni e 8 contatti (8P8C). È progettato per il montaggio su PCB through-hole, garantendo una forte ritenzione meccanica e prestazioni di saldatura affidabili in applicazioni industriali e commerciali.
Il connettore RJ45 verticale LPJE601XDNL 1x1 è un jack modulare 8P8C ad alte prestazioni progettato per applicazioni di rete Ethernet 10/100Base-T. Caratterizzato da un orientamento a ingresso superiore (verticale), un fermo Tab Up e una schermatura metallica senza linguette EMI, questo connettore è ideale per layout di PCB compatti che richiedono una trasmissione del segnale stabile e una robusta durata meccanica.
Progettato senza magneti integrati o LED, il LPJE601XDNL è una soluzione economica e flessibile per applicazioni in cui vengono utilizzati magneti esterni o gli indicatori visivi non sono richiesti.
| Categoria | Parametro | Specifiche |
|---|---|---|
| Elettriche | Tensione nominale | 125 VAC RMS |
| Corrente nominale | 1,5 A | |
| Resistenza di contatto | 50 mΩ Max | |
| Resistenza di isolamento | 500 MΩ Min @ 500V DC | |
| Rigidità dielettrica | 1000 VAC RMS, 60Hz (1 minuto) | |
| Meccaniche | Materiale dell'alloggiamento | LCP, certificato UL94V-0 |
| Materiale dei contatti | Bronzo fosforoso (spessore 0,35 mm) | |
| Materiale della schermatura | Ottone (0,20–0,25 mm), stagnato | |
| Vita operativa | ≥ 750 cicli di accoppiamento | |
| Ambientali | Temperatura operativa | -40°C a +85°C |
| Temperatura di stoccaggio | -40°C a +85°C | |
| Temperatura di saldatura a onda | 265°C (Max 5 secondi) |
L'orientamento a ingresso superiore consente un efficiente impilamento verticale del PCB, rendendolo ideale per apparecchiature di rete compatte.
Senza magneti integrati, il LPJE601XDNL consente agli ingegneri di:
Il connettore include una schermatura in ottone stagnato per:
Il connettore RJ45 verticale LPJE601XDNL 1x1 è un'ottima scelta per gli ingegneri che cercano un'interfaccia Ethernet compatta, conveniente e affidabile senza magneti o LED integrati.
No, questo connettore è un jack RJ45 non magnetico, che richiede magneti esterni.
È progettato per applicazioni 10/100Base-T (Cat 5e), non ottimizzato per Gigabit (1000Base-T).
Presenta un design verticale (ingresso superiore), ideale per layout di PCB compatti.
No, questo modello viene fornito senza LED, rendendolo adatto per design minimalisti.
No, il connettore ha una schermatura metallica ma nessuna linguetta di messa a terra EMI.
