Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: 749013010
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Specificazione: |
749013010 |
Numero del pezzo: |
LP2019ANL |
Interfaccia: |
potere 10/100Mbps |
Famiglia: |
Trasformatore delle Telecomunicazioni |
Perni: |
16pins |
Campioni: |
Disponibile libero |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Specificazione: |
749013010 |
Numero del pezzo: |
LP2019ANL |
Interfaccia: |
potere 10/100Mbps |
Famiglia: |
Trasformatore delle Telecomunicazioni |
Perni: |
16pins |
Campioni: |
Disponibile libero |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |

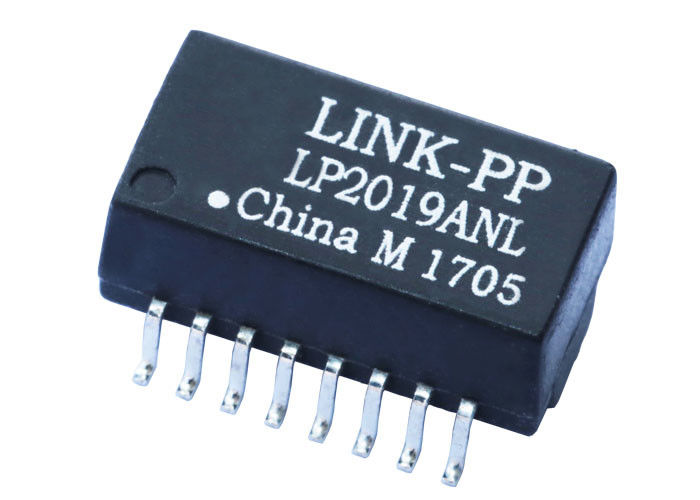

| INCROCIO 749013010 DI LINK-PP LP2019ANL 100% | |
| Numero del pezzo di LINK-PP | LP2019ANL |
| Numero del pezzo di impulso | 749013010 |
| Velocità | 10/100BASE-T |
| Numero dei porti | SINGOLO |
| Applicazione - lan | ETHERNET (PoE) |
| Pacchetto | SMD |
| Temperatura | -40℃ A +85℃ |
| AutomDX | SÌ |
| Commento | STESSI DELLA VERSIONE DELLA NL |
| Configurazione RX | T, C, S |
| Configurazione TX | T, C, S |
| Costruzione | STRUTTURA APERTA |
| I centri per porto | 4 |
| Altezza del pacchetto (pollici) | 0,244 |
| Altezza del pacchetto (millimetro) | 6,20 |
| Lunghezza del pacchetto (pollici) | 0,50 |
| Lunghezza del pacchetto (millimetro) | 12,70 |
| Larghezza del pacchetto (pollici) | 0,402 |
| Larghezza del pacchetto (millimetro) | 10,20 |
| Rapporto RX di giri | 1CT: 1CT |
| Rapporto TX di giri | 1CT: 1CT |
Specificazione elettrica @25℃
rapporto 1.Turns:
TX=1CT: 1CT RX=1CT: 1CT
perdita 2.Insertion:
0.1-100MHz: - 1.0dB MAX
perdita 3.Return:
0.1-30MHz: - MIN 18dB
30-60MHz: MIN di -13dB
60-80MHz: - MIN 12dB
4.Crosstalk:
0.1-100MHz: - MIN 35dB
5.DCMR:
30MHz: - MIN 42dB
60MHz: - MIN 36dB
100MHz: - MIN 33dB
6.CMRR:
1-100MHz: TIPO di -40dB
7.L: 1-3,6-8:
350uH MIN 100KHz 0.1V 8mADC
8.DCR: 1-3,6-8: 0,9 OHM MAX
9.LK:
1-3 (legame: 16+14): 0.5uH MAX 100KHz 0.1V
6-8 (legame: 11+9): 0.5uH MAX 100KHz 0.1V
10.Cw/w:
(1-3), (16-14): 28pF MAX 100KHz 0.1V
(6-8), (11-9): 28pF MAX 100KHz 0.1V
tensione 11.Isolation: 1500Vrms
temperatura 12.Operating: -40℃~+85℃.
NOTE:
1.Designed all'applicazione di sostegno, come SOHO (ADSL
modem), Lan-su-scheda madre (LOM), hub e commutatori.
2.Power sopra magnetica di Ethernet (PoE)
capacità corrente di applicazioni 3.PoE: 350mA.
vari rapporti di giri 4.With.
lega per saldatura del picco di 5.RoHS «nl» che valuta 255± 5℃.
