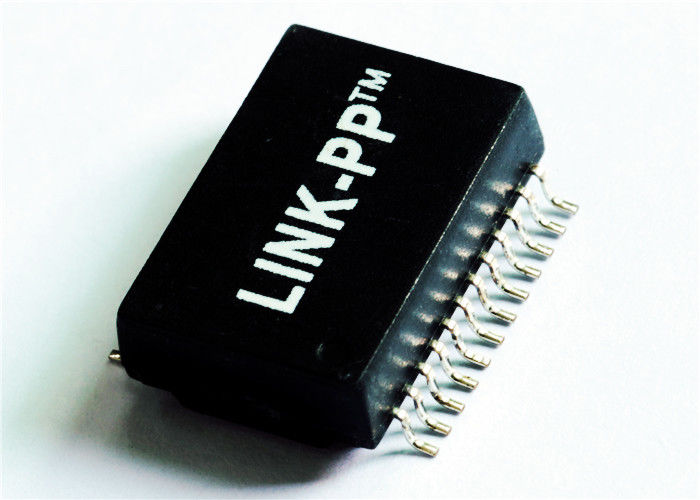

SM51625EL 1000 Base-T LAN Transformer PoE++ Corrente fino a 1,2 A

Name: SM51625EL 1000 Base-T LAN Transformer PoE++ Corrente fino a 1,2 A
Brand: LINK-PP
SKU: LP6096ANL
Price: 0.06 USD
Availability: InStock
Rating: 4.9 (178 reviews)

Dettagli del prodotto

Luogo di origine: Guangdong, Cina

Marca: LINK-PP

Certificazione: UL,RoHS,Reach,ISO

Numero di modello: LP6096ANL

Termini di trasporto & di pagamento

Quantità di ordine minimo: 400/2000/10K/25K

Prezzo: $0.06-$3.2

Imballaggi particolari: Nastro e bobina, 350 p.p./bobina

Tempi di consegna: Di riserva

Termini di pagamento: TT, giorni NET30/60/90

Capacità di alimentazione: 3KK/Month

Ottenga il migliore prezzo

Dettagli del prodotto

Descrizione di prodotto

Punto culminante:
                                                                                                                                                                                                                                                                                                                SM51625EL, IEEE802.3 Trasformatore LAN, SM51625EL 1000 Trasformatore base-T


Articolo:	SM51625EL	Norme:	IEEE802.3
Conformità Rohs:	- Sì, sì.	Applicazioni:	LAN, Ethernet, PoE+
Intervallo di temperatura di funzionamento:	-40 °C a +85 °C	Intervallo di temperatura di stoccaggio:	-55 °C a +125 °C
Livello di sensibilità all'umidità:	1	Status del prodotto:	Attivo

Articolo:	SM51625EL
Norme:	IEEE802.3
Conformità Rohs:	- Sì, sì.
Applicazioni:	LAN, Ethernet, PoE+
Intervallo di temperatura di funzionamento:	-40 °C a +85 °C
Intervallo di temperatura di stoccaggio:	-55 °C a +125 °C
Livello di sensibilità all'umidità:	1
Status del prodotto:	Attivo

SM51625EL 1000 Base-T LAN Transformer PoE++ Corrente fino a 1,2 A

SM51625EL 10/100/1000 Base-T LAN Trasformatore di supporto PoE++

Descrizione del trasformatore Gigabit PoE:

Il trasformatore LAN SM51625EL dispone di alte velocità di trasferimento dati 10/100/1000 Base-T.Supporta applicazioni PoE++ con corrente PoE++ fino a 1,2 A DC per tap centrale.Questo trasformatore è conforme agli standard IEEE802.3, consentendo alle reti di utilizzare applicazioni LAN, Ethernet e Power over Ethernet.Funzionamento affidabile su un intervallo di temperatura compreso tra -40°C e +85°C e adatto a diverse condizioni ambientaliDispone inoltre delle seguenti robuste caratteristiche elettriche:

1CT:1CT (±5%) ratio di giri garantisce una trasmissione del segnale accurata.
un induttore OCL di almeno 80 μH per ottimizzare le prestazioni magnetiche.
0.5μH Induttanza di perdita massima riduce le interferenze del segnale.
La resistenza di corrente continua (DCR) massima di 1,4 ohm fornisce un efficiente trasferimento di potenza.
Cww (capacità) valore tipico di 25 pF (100 kHz, 0,1 V) riduce al minimo la distorsione del segnale.
Resiste al test Hi-Pot di 1500 Vrms a 1 mA per 60 secondi per garantire prestazioni di isolamento stabili.
Mantenere l'integrità del segnale con una perdita massima di inserimento di -1,1 dB a 1 MHz e -0,8 dB a 65 MHz.
Le metriche di qualità del segnale come la perdita di ritorno, il cross talk e il rifiuto della modalità comune sono progettate per migliorare l'affidabilità del segnale.

SM51625EL Le specifiche del trasformatore LAN:

10/100/1000 Trasformatore PoE base-T
Numero di porti	Porto unico
Intervallo di frequenza	da 300 kHz a 100 MHz
Induttanza	80 uH
Tensione di isolamento	1.5 kV
Resistenza massima a corrente continua	1.4 Ohm
Resistenza primaria	1.4 Ohm
Temperatura minima di funzionamento	-40 °C
Temperatura massima di funzionamento	+ 85 °C
Distanze	17.55 mm
Larghezza	12.2 mm
Altezza	6 mm

SM51625EL Schema elettrico:

SM51625EL Electrical Schematic
