Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO

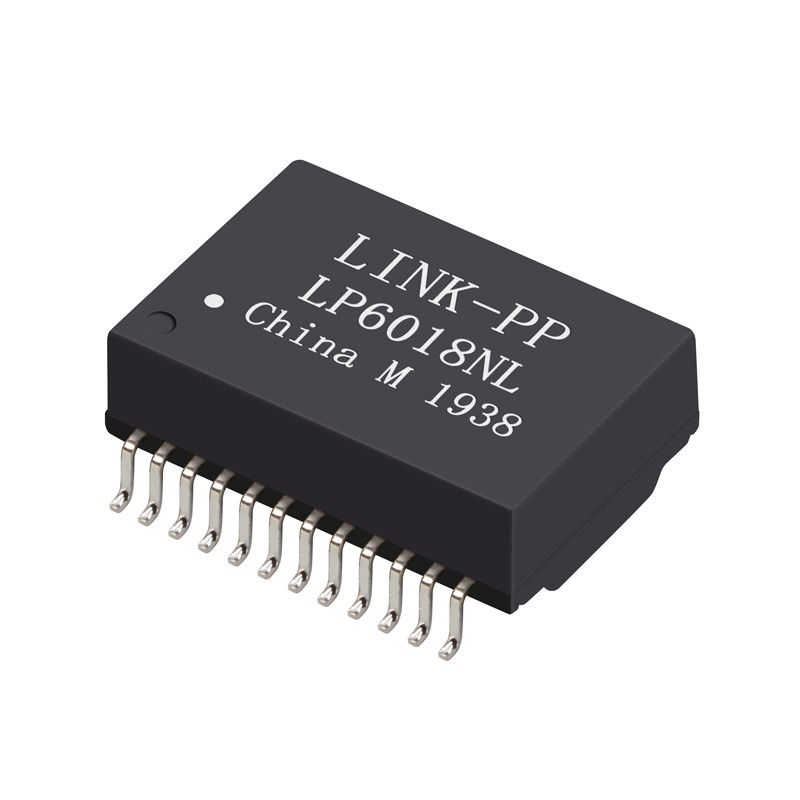

Numero di modello: LP6018NL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Oggetto nessun: |
LP6018NL |
Categoria: |
Trasformatore di gigabit Rj45 |
Gira il rapporto: |
1CT: 1CT |
Montaggio: |
supporto di superficie |
Dimensione/dimensione: |
18.1mm L x 12.1mm W x 6.3mm H |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Oggetto nessun: |
LP6018NL |
Categoria: |
Trasformatore di gigabit Rj45 |
Gira il rapporto: |
1CT: 1CT |
Montaggio: |
supporto di superficie |
Dimensione/dimensione: |
18.1mm L x 12.1mm W x 6.3mm H |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
| Numero dei porti | Applicazioni | Rapporto di giri | Potere sopra Ethernet |
| LP6018NL | Lan Ethernet (PoE+) | 1:1 | IEEE 802.3/IEEE 802.3af |
| Imballaggio | I centri per porto | Montaggio del tipo | Temperatura |
| Bobina, cartone | 8 | SMT/SMD | 0 + a 70 |
| Numero di perni | Protezione | Tensione di isolamento | Colore del LED |
| 24 perni | -- | Vrms 1500 | --- |
Specificazione elettrica @25℃
| 1.Insertion perdita (dB massimo): | 0.3-1MHz: -1,1 1-65MHz: -0,8 |
| 65-100MHz: -1,0 100-125MHz: -1,2 | |
| 2.Return perdita (OHM di min @100 di dB): | 0.5-40MHz: -18 |
| 40-100MHz: -12-20LOG (f/80MHz) | |
| 3.Crosstalk (min di dB): | 0.3-100MHz: -33-20LOG (f/100MHz) |
| 4.CM A CM REJ: | 0.3-100MHz: Min di -30dB |
| 5.CM AL DM REJ: | 0.3-100MHz: Min di -35dB |
| rapporto 6.Turns: | PRI: SEC= 1CT: 1CT ±2% |
| 7.Inductance (100KHz/0.1V@11mA): | min 350uH |
| linea corrente di CC 8.Balanced: | 350mA @ 57VDC massimo continuo |
| 9.Hipot: | 1500Vrms/0.5mA |
| temperatura 10.Operating: | -40℃~+85℃. |
NOTE:
moduli del trasformatore 1.Gigabit con potere sopra opzione di Ethernet
speciffcation di 2.Meets IEEE 802.3af
la parte di 3.For RoHS aggiunge il suffisso nl
lega per saldatura di punta di 4.RoHS " nl» che valuta 260℃%%P5℃.
Applicazioni:
Vantaggio competitivo
Progettista e produttore del ☛ per 18 anni.
impianti del ☛ 2500, 4 piante
Il ☛ definitivamente passa l'analizzatore di rete della passera
Settimane di riserva o 4 del ☛.
Progettazione flessibile del ☛ secondo le informazioni richieste dei clienti senza qualsiasi tassa exral.
