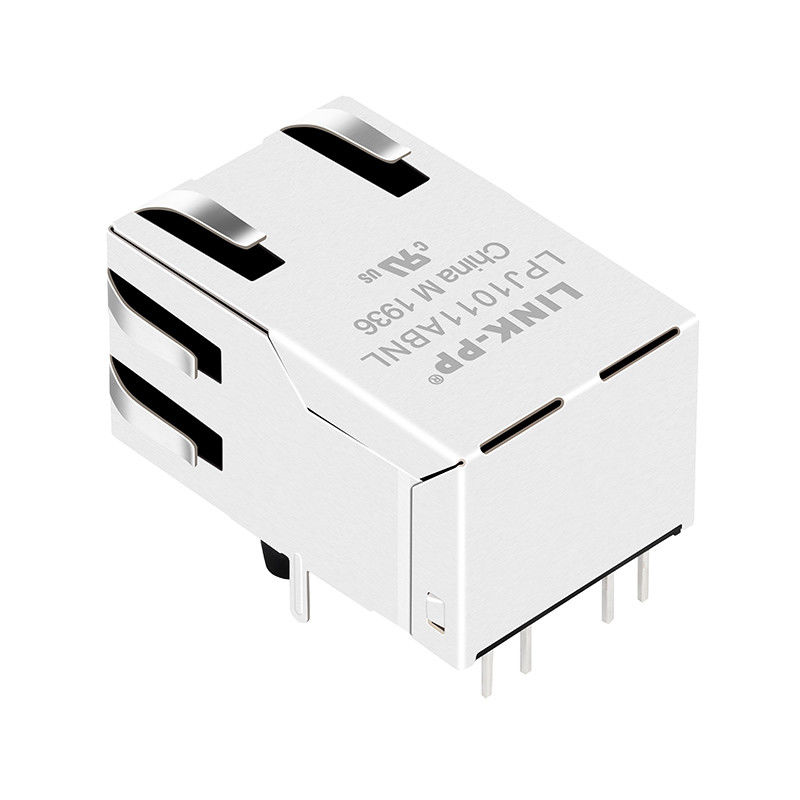

1x1 Pulse Jack RJ45 LED Connettore AutoMDIX 100 Base TX

J1011F21PNL Single Port RJ45 Connector 10 /100 Base Magnetics Jacks

Descrizione del jack magnetico RJ45:

Caratteristiche e vantaggi:

Codice di riferimento:1x1 connettore RJ45Questo connettore può essere utilizzato in modem ADSL, setup LAN-on-Motherboard, hub e switch, ecc.

• ConMagnetismo integratoper migliorare le prestazioni.
• LED facoltativooffrendo indicazioni visive.
• IncontriIEEE 802.3Specificità
• 350 uHOCL minima con corrente di bias di 8 mA per prestazioni ottimali.
• Protetto da EMI Fingerper la massima soppressione EMI, migliorando l'integrità del segnale.
• Entrata lateraleMontaggio PCB per un'installazione conveniente.
• Angolo rettoil montaggio garantisce la versatilità dell'installazione.
• Attraverso il bucotipo di montaggio che facilita i processi di saldatura.
• Norme- ChiusoOrientazione per connessioni sicure.
• ConAutoMDIXcaratteristica per le connessioni via cavo semplificate.
• Adatto per cavi UTP CAT 5 e 6 o migliori, garantendo una compatibilità versatile.
• RoHS temperatura di saldatura a onde di picco di260°C.

Nota di prova (25±5°C):

1. TR: ((100KHZ, 0,1 V);
TX=1CT:1CT ± 3% RX=1CT:1CT ± 3%

2. LX: (100KHz,100mV, 8mA, bias DC)
PINS: (P1,P2), ((P7,P8) = 350uH MIN
3Ipotesi:
PINS (P1,P3,P2) TO (J1,J2) = 1500VAC PER 60 SECONDI
PINS (P7,P6,P8) TO (J3,J6) = 1500VAC PER 60 SECONDI
4- Perdita di inserimento:
-1.0dB MAX @ 1.0MHz a 65MHz
5Perdita di ritorno:
-20dB MIN @ 1MHz a 10MHz
-16dB MIN @ 10MHz a 30MHz
-12dB MIN @ 30MHz a 60MHz
-10 dB MIN @ 60 MHz a 100 MHz
6- Parliamo a vicenda.
-40dB MIN @1MHz a 30MHz
-35dB MIN @30MHz a 60MHz
-30dB MIN @60MHz a 100MHz
7. rifiuto comune a modo comune:
-30dB MIN @1MHz a 50MHz
-20dB MIN @50MHz a 150MHz
8.TEMPERATURA OPERATIVA: 0°C 70°C.
