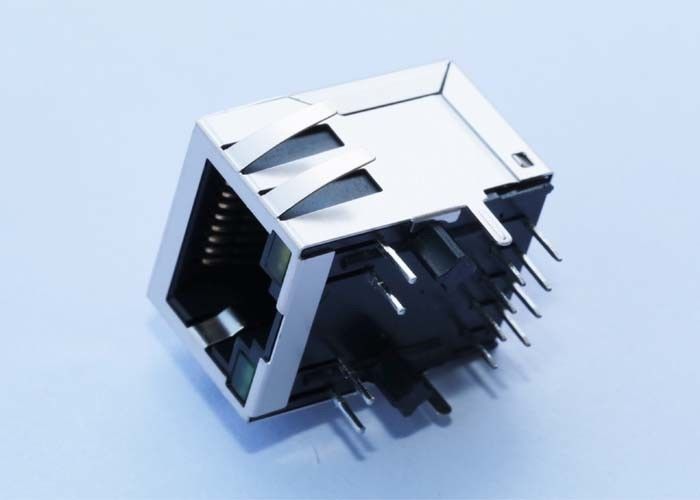

SS74800-038F scelgono il connettore modulare di gigabit RJ45 del porto con il LED LPJE160GDNL

• Jack modulare a porta singola RJ45
• Modulo di interfaccia di rete
• RJ45 con LED
• Documenti: PDF/3D/ISG/Stp/Step/Datasheet
• Rf incrociato:SS74800-038F => LPJE160GDNL
• Dimensioni: 13,65X21,27X15,88 mm
• connettore Stewart rj45
  Tipo di prodotto
  Numero di parte SS-7488S-YG-PG4-BA
  Standard di prestazione
  Orientazione orizzontale
  Porti 1
  Scudo Sì
  Tipo di scudo PG4
  8P8C 8 Posizioni 8 Contatti
  Tappa di apertura della porta verso il basso
  Basso profilo
  LED GIALLO-VERDE

Descrizione:


1. Caratteristiche del prodotto:

1) Tipo di prodotto = connettore
2) Tipo di presa = RJ45
3) Profilo = Standard

2. Attrezzatura meccanica:
1) Configurazione Jack = 1 x 1

3. Caratteristiche elettriche:
1) Scudo = Sì

4- Caratteristiche correlate alla cessazione:
1) EMI Finger - Bottom = con
2) Metodo di terminazione = saldatura

5Caratteristiche del corpo:
1) Configurazione della porta = singola
2) EMI Finger -Top e lati = Con
3) Orientazione della serratura = standard - serratura verso il basso
4) Lunghezza della coda del PCB

6. Caratteristiche relative al contatto:
1) Precaricato = Sì
2) Tipo di terminazione del contatto = attraverso foro/montaggio superficiale

7Caratteristiche relative all'edilizia:
1) Stile del connettore = Jack

8- Norme industriali:
1) conformità RoHS/ELV = conformità RoHS, conformità ELV
2) Processi di saldatura senza piombo = saldatura ondulata a 240°C,

Solda a onde ad una temperatura di 260°C, Solda a onde ad una temperatura di 265°C
3) Storia di conformità RoHS/ELV = è sempre stata conforme a RoHS

9Marcatura di identificazione:
1) Colore LED sinistro (Posizione # 1) = Giallo - resistore da 250 ohm
2) Colore LED destro (Posizione # 2) = Verde - resistore da 250 ohm

10Condizioni d' uso:
1) Applicabile a = Tavola a circuiti stampati
2) Condizioni ambientali = ufficio / locali
3) Temperatura di funzionamento (°C) = 0 - 70/-40 - +85

Applicazioni:

Utilizzato per apparecchiature di rete e di comunicazione quali HUB, scheda PC, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL

Vantaggio competitivo:

16 anni di esperienza produttiva,

1100 dipendenti,

Prova al 100%

Tempo di consegna flessibile
