Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: LPJxxxxxxx
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000
Prezzo: OEM Price
Imballaggi particolari: Tray Package: 50 pc in 1 vassoio, 24tray in 1 cartone, che è 32*30*31, 8,5 CHILOGRAMMI (1200pcs) di
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3000000/Month
Originale: |
JGL-0001NL |
Equivalente: |
LPJxxxxxxx |
Ethernet Aplly: |
Base-t 1000 |
Campioni: |
Disponibile libero |
Archivio: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Ciclo di vita: |
Più di 20Years |
Originale: |
JGL-0001NL |
Equivalente: |
LPJxxxxxxx |
Ethernet Aplly: |
Base-t 1000 |
Campioni: |
Disponibile libero |
Archivio: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Ciclo di vita: |
Più di 20Years |
Il JGL-0001NL sostiene la base-t della velocità 100/1000, può essere usato all'applicazione di sostegno, quali lo Smart Home, il sistema di controllo, il hub ed i commutatori.
| Numero del pezzo di LINK-PP | LPJXxxxxxx |
| Numero del pezzo di impulso | JGL-0001NL |
| Stato della parte | Attivo |
| Velocità | 1000 BASE-T |
| Tipo del connettore | Jack |
| Numero delle posizioni/contatti | 12p8c (RJ45, Ethernet) |
| I centri per porto | 8 |
| Opzione del LED | GREEN/GREEN |
| Fermo | Tab Up |
| Numero dei porti | PORTO 1X2 |
| Angolo del supporto del PWB | ENTRATA LATERALE |
| Schermo EMI Tabs | CON |
| VALUTAZIONE DI POE | NON-POE |
| Temperatura | 0 a 70℃ |
| PLACCATURA ACCOPPIAMENTO DI AREA DEL CONTATTO | ORO 50 U» |
| ALTEZZA MILLIMETRO DEL PACCHETTO | 11,30 |
| LUNGHEZZA MILLIMETRO DEL PACCHETTO | 26,06 |
| LARGHEZZA MILLIMETRO DEL PACCHETTO | 34,65 |
Specificazione meccanica delconnettore del porto RJ45di basso profilo 1x2 di JGL-0001NL:
Disegno schematico elettrico magnetico di JGL-0001NL 1000 BASE-T Jack:

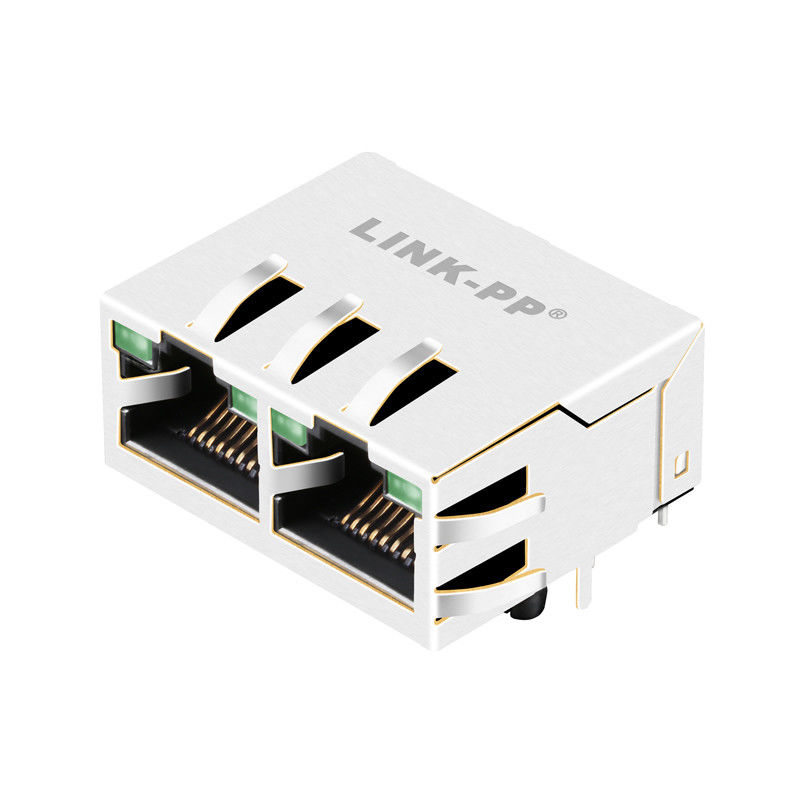

Descrizione di JGL-0001NL RJ45 Magjack:
Caratteristiche e benefici di JGL-0001NL:
Temperatura della lega per saldatura dell'onda del picco di RoHS che valuta 260°C
Orma di altezza ridotta e piccola per minimizzare lo spazio del bordo
Riassunto di prestazione elettrico di JGL-0001NL:
Specificazione di IEEE 802,3 di raduni
350µH OCL minimo con la corrente di polarizzazione 8mA
Rendimento elevato per soppressione massima di EMI
Simile numero del pezzo di JGL-0001NL Rj45 Magjack:
| JGL-0001NL | JKM-0200NL | JK0-0229NL |
| JK0-8001NL | JGL-0001NL | J1V-U2100NL |
