Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO

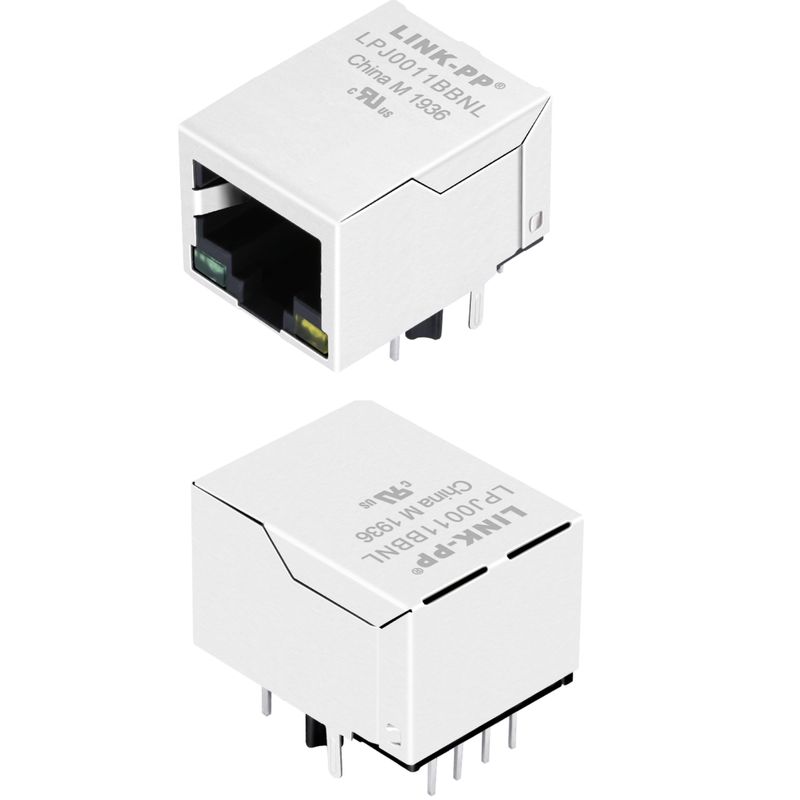

Numero di modello: LPJ0011BBNL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 5 pezzi campioni gratuiti
Prezzo: Negotiable
Imballaggi particolari: 50PCS/Tray, 1200pcs/Carton
Tempi di consegna: Archivio
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 4600K.PCS/Month
P.N: |
LPJ0011BBNL |
Velocità: |
100BASE-TX |
Tipo di montaggio: |
THT |
LED: |
con |
Protezione: |
- Sì, sì. |
Progetto originale: |
La lavagna nera di BeagleBone |
P.N: |
LPJ0011BBNL |
Velocità: |
100BASE-TX |
Tipo di montaggio: |
THT |
LED: |
con |
Protezione: |
- Sì, sì. |
Progetto originale: |
La lavagna nera di BeagleBone |
| Tipo di connettore | Connettore RJ45 con magneti integrati 10/100 Base-T |
|---|---|
| Specifiche elettriche @ 25°C | |
| Rapporto di rotazione (TX) | 1CT:1CT |
| Rapporto di rotazione (RX) | 1CT:1CT |
| Induttanza OCL | 350 uH Min @100KHz, 0,1V, 8mA DC BIAS |
| Perdita di inserimento | -1,0dB MAX @1,0-100MHz |
| Risultato di perdita | -18dB MIN @ 1-30WHz -15dB MIN @ 30-60MHz -12dB MIN @ 60-80MHz -10dB MIN @ 80-100MHz |
| Intercettazione | -40dB MIN @ 30MHz -35dB MIN @ 60MHz -30dB MIN @ 100MHz |
| Rifiuto della modalità comune | -40dB MIN @ 30MHz -35dB MIN @ 60MHz -30dB MIN @ 100MHz |
| Test dell'ipopotamo | 1500 Vrms |
| Intervallo di temperatura di funzionamento | 0°C a 70°C |
| Dimensione | |
| Lunghezza del connettore | 21.25 mm |
| Larghezza del connettore | 15.9 mm |
| Altezza del connettore | 13.3 mm |
| Parametri | |
| Numero di porti | 1x1 |
| Direzione scheda | Giù. |
| Tasso di dati | 100BASE-TX |
| Montaggio | THT |
| Tabelle dell'IME | Senza |
| Colore dei LED |
Verde (sinistra) e giallo (destra) |
| Funzione PoE | Non esistono |
| Stile di chiusura | Saldatura |
| Introduzione | Entrata laterale |
| Colori dell' indicatore LED | Verde (sinistra) e giallo (destra) |
| Imballaggio | Scaffale |
| Contatto di rivestimento | Oro di 6 micro pollici min. nell'area di contatto. |
| Materiali di collegamento | |
| Abitazione | PBT termoplastico + 30%G.F UL94V-0 |
| Contatto | Fosforo Bronzo C5210R-EH Spessore = 0,35 mm |
| Pini | L'acciaio di cui all'allegato I del regolamento (CE) n. 853/2004 è destinato ad essere utilizzato per la produzione di acciaio. |
| Scudo | SUS 201-1/2H Spessore = 0,2 mm |
| Connessione | Oro di 6 micro pollici min. nell'area di contatto. |
Nel 2012, Texas Instruments ha lanciato la popolare scheda di sviluppo open source BeagleBone Black per consentire un accesso conveniente alla prototipazione hardware.Ha rapidamente guadagnato una forte comunità di creatori e sviluppatori.
Per fornire la connettività Ethernet cablata, TI ha scelto di integrare un modulo Ethernet PHY di Texas Instruments.un jack RJ45 affidabile e di alta qualità era ancora necessario per connettersi senza soluzione di continuità alle reti locali.
Come esperto di componenti di connettività di rete per oltre 20 anni, LINK-PP ha lavorato a stretto contatto con TI per identificare la soluzione di connettore ideale.
Il loro LPJ0011BBNL ha soddisfatto tutti i requisiti con il suo design integrato 1x1 Fast Ethernet che supporta velocità di dati di 10/100Mbps.Le caratteristiche chiave, come gli indicatori di stato LED verde/giallo e il pinout standard del settore, hanno garantito un'interfaccia user-friendly.
