Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: ISO9001,SGS,UL,CE,REACH
Numero di modello: HFJ11-RP26E-L12RL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: $0.09-$1.85
Imballaggi particolari: pacchetto: 60 pc in 1 vassoio, vassoio 22 in 1 cartone, che è 37*30*30 cm, 10 CHILOGRAMMI (1320 pc)
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3000000/mese
numero del pezzo: |
HFJ11-RP26E-L12RL |
Specificazione: |
HFJ11-RP26E-L12RL |
Cross&Datasheet: |
LPJ0104GENL |
Apllication: |
10/100Base-T Rj45 |
Munafactuer originale: |
LINK-PP |
Applicazione di progetto: |
progettazione del bordo del PWB |
numero del pezzo: |
HFJ11-RP26E-L12RL |
Specificazione: |
HFJ11-RP26E-L12RL |
Cross&Datasheet: |
LPJ0104GENL |
Apllication: |
10/100Base-T Rj45 |
Munafactuer originale: |
LINK-PP |
Applicazione di progetto: |
progettazione del bordo del PWB |

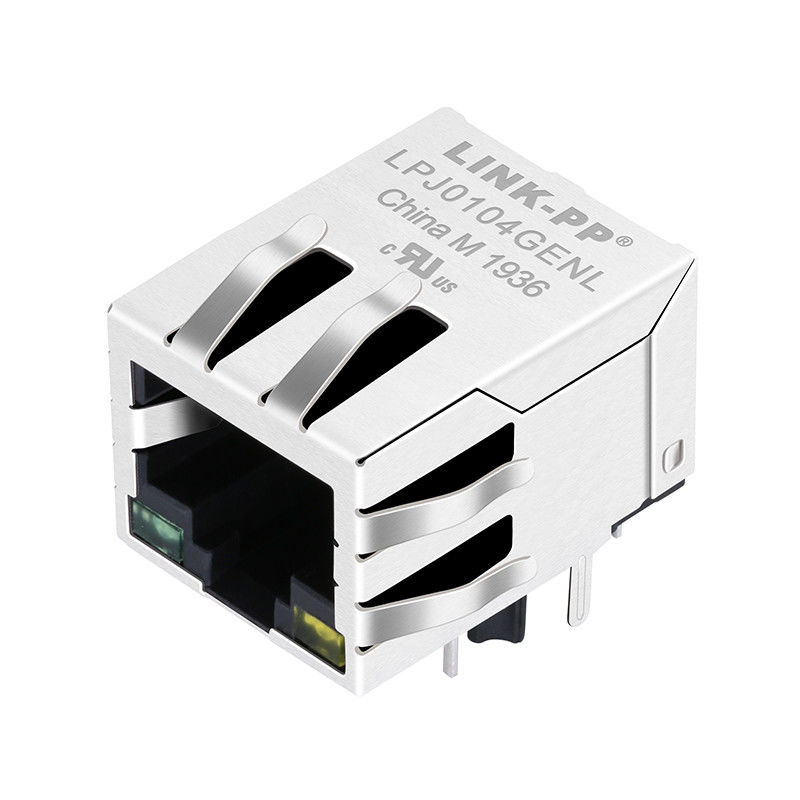

Il singolo connettore del porto RJ45 con 10/100 di base-t ha integrato la magnetica & il PoE, verde/giallo il LED, linguetta giù, RoHS | |
Numero del pezzo di LINK-PP | LPJ0104GENL |
Numero del pezzo di alone | HFJ11-RP26E-L12RL |
Applicazione-lan | ETHERNET (PoE) |
AutomDX | SÌ |
Circuito di Bst | SÌ |
Configurazione RX | T, C |
Configurazione TX | T, C |
Placcatura accoppiamento di area del contatto | »»/15u/30u» dell'ORO 6u |
I centri per porto | 4 |
Diodi | NESSUN DIODI |
Opzione del LED | GREEN/YELLOW |
Fermo | LINGUETTA GIÙ |
Numero dei porti | 1X1 |
PWB | FR4 |
Angolo del supporto del PWB | ENTRATA LATERALE |
PWB che conserva posta | POSTA DI T |
Altezza del pacchetto (pollici) | 0,531 |
Altezza del pacchetto (millimetro) | 13,50 |
Lunghezza del pacchetto (pollici) | 0,839 |
Lunghezza del pacchetto (millimetro) | 21,30 |
Larghezza del pacchetto (pollici) | 0,626 |
Larghezza del pacchetto (millimetro) | 15,90 |
Tipo di Pin | LEGA PER SALDATURA DI THT |
RoHS compiacente | YES-RoHS-5 CON CAVO nell'ESENZIONE della LEGA PER SALDATURA |
Ricerca | SÌ |
Linguette di EMI dello schermo | CON |
Velocità | 10/100 di BASE-T |
Temperatura | 0 A 70℃ |
Rapporto RX di giri | 1CT: 1CT |
Rapporto TX di giri | 1CT: 1CT |

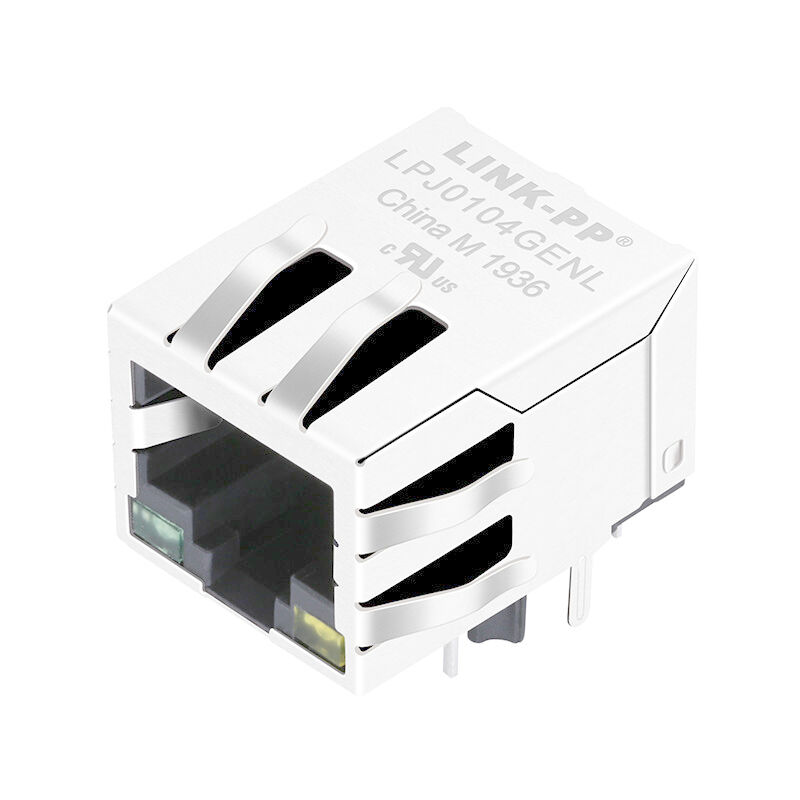

CCTV del connettore LPJ0104GENL 10/100Base-T FastJack di HFJ11-RP26E-L12RL POE RJ45
Requisiti generali
1 qualificazione:
I connettori ammobiliati nell'ambito di questa specificazione saranno capaci di riunione della prova di qualificazione
requisiti specificati qui.
Materiale 2:
2,1 alloggi di plastica: UL94V-0
2,2 contatti: Lega di rame
2,3 schermo: Lega di rame
Rivestimento 3:
3,1 contatti: Oro placcato selettivamente
3,2 contatti: Nichelato dappertutto
3,3 disegno del cliente di riferimento per le code della lega per saldatura del contatto
3,4 schermo: Latta o nichelato dappertutto
Progettazione 4 e costruzione:
I connettori saranno della progettazione, della costruzione e delle dimensioni fisiche come specificati sul
disegno applicabile del prodotto e TIA 1096. Nel caso del conflitto fra questa specificazione e
i disegni del prodotto, i disegni prenderanno la precedenza. un oro di 50 minch (1,27 millimetri) placcato
connettori soddisfacenti rispetto alle specifiche di TIA 1096.
Esame 5 del prodotto:
I connettori incontreranno tutte le dimensioni specificate dei disegni del prodotto e dell'esecuzione interna
norme. Non ci sarà prova di incrinamento, di scheggia, di contaminazione o delle parti sciolte quando
ispezionato, senza ingrandimento, all'occhio senza aiuto.
6 valutazioni:
6,1 corrente: massimo 1,5 ampèri a 25°C
6,2 tensione: Un massimo di 150 VCA
Numero minimo 7 delle operazioni Unmating/di accoppiamento:
7,1 livello di rendimento 1: 750 cicli
7,2 livello di rendimento 2: 2500 cicli
Numero minimo 8 dei Ri-termini del cavo:
8,1 riferisca ai disegni dell'applicazione
Cliente principale
Progetti per Ti, Intel, Samsung, la passera, Jabil, Flextronics, Cypress, Freescale, EKF .......
Domande di utente terminale
Usato per le attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL, soluzioni della call center, decoder complessi, messa a punto degli ingressi di VOIP, Border Gateway Protocol, commutatore veloce di Ethernet…
Vantaggio competitivo
18 anni di esperienza di produzione,
persone 2600,
prova di 100%
Termine di consegna flessibile
Applicazione di SME
Assemblea flessibile incorporata del PWB; Assemblea Rigido-flessibile del PWB; Microelettronico, chip di vibrazione; Microelettronico, chip a bordo; Assemblea optoelettronica; Rf/Assemblea senza fili; Tramite l'Assemblea del foro; Assemblea di supporto di superficie; Assemblaggio del sistema; Assemblea del circuito stampato
