Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: 000-7333-30R-LF1
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Numero del pezzo: |
000-7333-30R-LF1 |
Tipo del trasformatore: |
TRASFORMATORE DI DATACOM |
Rapporto di giri - primario: Secondario: |
1: 1 trasmettitore, 1: 1 ricevitore |
Montaggio del tipo: |
supporto di superficie |
Dimensione/dimensione: |
12,95 millimetri |
Altezza - messa (massimo): |
5,23 mmx7.11 millimetro |
Applicazione: |
10/100 di BASE-T; AUTOMDIX |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
Numero del pezzo: |
000-7333-30R-LF1 |
Tipo del trasformatore: |
TRASFORMATORE DI DATACOM |
Rapporto di giri - primario: Secondario: |
1: 1 trasmettitore, 1: 1 ricevitore |
Montaggio del tipo: |
supporto di superficie |
Dimensione/dimensione: |
12,95 millimetri |
Altezza - messa (massimo): |
5,23 mmx7.11 millimetro |
Applicazione: |
10/100 di BASE-T; AUTOMDIX |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |

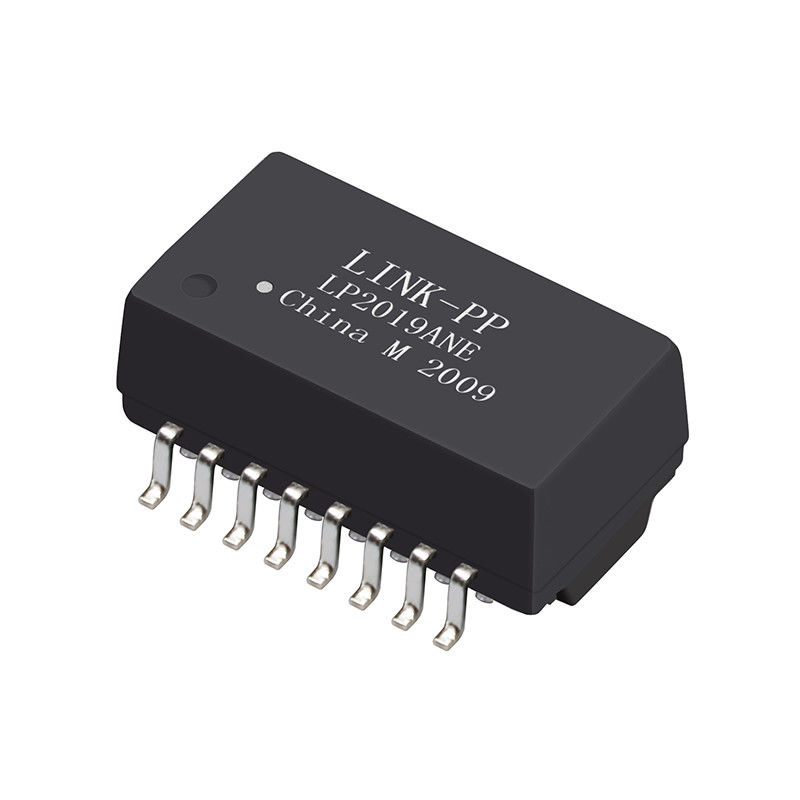

000-7333-30R-LF1 | Trasformatore di POE | trasformatore 10/100Base-T | Trasformatore isolato |
1. Progettazione per potere 10/100Base-T sopra le applicazioni di Ethernet.
2. supporto di superficie di basso profilo che imballa processo progettato di riflusso (picco 250°C).
3. soddisfacente rispetto ai progetti di norma di IEEE 802ab per 1000Base-T.
4. supporti 4 paia del cavo di UTP di categoria 5.
5. Per la parte di RoHS aggiunga il suffisso G.
6. Numero del pezzo di progettazione: 】 Del 【000-7333-30R-LF1
7. 】 del 【LP2019ANL del numero del pezzo in serie di fabbricazione
Moduli del trasformatore del trasformatore 10/100Base-T di 000-7333-30R-LF1 POE
1. Giri Ratio50KHz, 0.5V
Lato del chip: Linea side=1CT: 1CT+_2%
2. Induttanza (Ls) 100KHz, 0.1V, polarizzazione di CC 12mA:
Lato del chip: min 350uH
3. Inserzione Loss1-100MHz: -1.4dB massimo
4. Ritorno Loss1-30MHz: Min di -16dB
40MHz: Min di -14.4dB
50MHz: Min di -13.1dB
60-80MHz: Min di -12dB
100MHz: Min di -10dB
5. Differenziale al rifiuto di modo comune:
30MHz: Min di -45dB
60MHz: Min di -40dB
100MHz: Min di -35dB
6. Crosstalk30MHz: Min di -40dB
60MHz: Min di -35dB
100MHz: Min di -30dB
7. Ciao-vaso: 1500Vrms, 0.5mA, 1Sec
Lato del chip alla linea lato
Domande di utente terminale
Ha progettato alle applicazioni di sostegno, quali i modem di ADSL, Lan-su-scheda madre. Le attrezzature di comunicazione e della rete quale il HUB, la tessera PC, il commutatore, il router, il mainboard del PC, l'SADH, PDH, il telefono del IP, il modem di xDSL, le soluzioni della call center, i decoder complessi, ingressi di VOIP hanno installato, Border Gateway Protocol, commutatore veloce di Ethernet…
Vantaggio competitivo
18 anni di esperienza di produzione,
persone 2600,
prova di 100%
Termine di consegna flessibile
Cliente principale
Progettazione per Ti, Intel, Samsung, passera, Jabil, Flextronics, Cypress, Freescale, EKF .......
Applicazione di SME
Assemblea flessibile incorporata del PWB; Assemblea Rigido-flessibile del PWB; Microelettronico, Flip Chip; Microelettronico, Chip On Board; Assemblea optoelettronica; Rf/Assemblea senza fili; Tramite l'Assemblea del foro; Assemblea di supporto di superficie; Assemblaggio del sistema; Assemblea del circuito stampato
