Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: JXD0-0002NL (LPJG4887GENL)
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000
Prezzo: Supportive
Imballaggi particolari: 50PCS/Tray, 1200pcs/Carton
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 4600K.PCS/Month
Numero di porti: |
1 |
Applicazioni: |
10/100/1000 Base-T AutoMDIX |
Ethernet: |
1x10/100/1000Mbps |
Indicatore del LED: |
Verde - Giallo |
Genere: |
Jack (femminile) |
Intervallo di temperatura di funzionamento: |
-40°C T0 +85°C |
Numero di porti: |
1 |
Applicazioni: |
10/100/1000 Base-T AutoMDIX |
Ethernet: |
1x10/100/1000Mbps |
Indicatore del LED: |
Verde - Giallo |
Genere: |
Jack (femminile) |
Intervallo di temperatura di funzionamento: |
-40°C T0 +85°C |
Questi materiali accuratamente selezionati e le opzioni di rivestimento migliorano la funzionalità complessiva del JXD0-0002NL RJ45 con Magnetics.e idoneità per vari scenari di applicazione.
1. Materiale di alloggiamento: termoplastico nero UL94 V-0
L'alloggiamento è realizzato con materiale termoplastico di alta qualità in un colore nero elegante, soddisfa l'indice di infiammabilità UL94 V-0 per una maggiore sicurezza.
2- Scudo:
La parte blindata è fatta di ottone resistente, fornendo a questo Magjack RJ45 una forte protezione e stabilità.
3- Placcaggio: nichel
Lo strato di schermatura è nickellato per migliorare la resistenza alla corrosione del connettore magnetico RJ45.
4Materiale di contatto: fosforo bronzo
I contatti, essenziali per una conduttività elettrica affidabile, sono realizzati in bronzo fosforo, un materiale noto per le sue proprietà elettriche ed elasticità.
5- Placcaggio di contatto: oro selettivo, 30 micro-pollici minimo nella zona di contatto
I contatti sono dotati di uno strato di placcatura seletiva d'oro con uno spessore minimo di 30 micro pollici nella zona di contatto.Questa placcatura d'oro garantisce un'eccellente conduttività elettrica e resistenza alla corrosione.
6. Pini: ottone C2680R-H, spessore = 0,35 mm
Il perno è in ottone (C2680R-H) e ha uno spessore di 0,35 mm. I perni in ottone contribuiscono all'integrità strutturale complessiva e alle prestazioni elettriche del connettore.

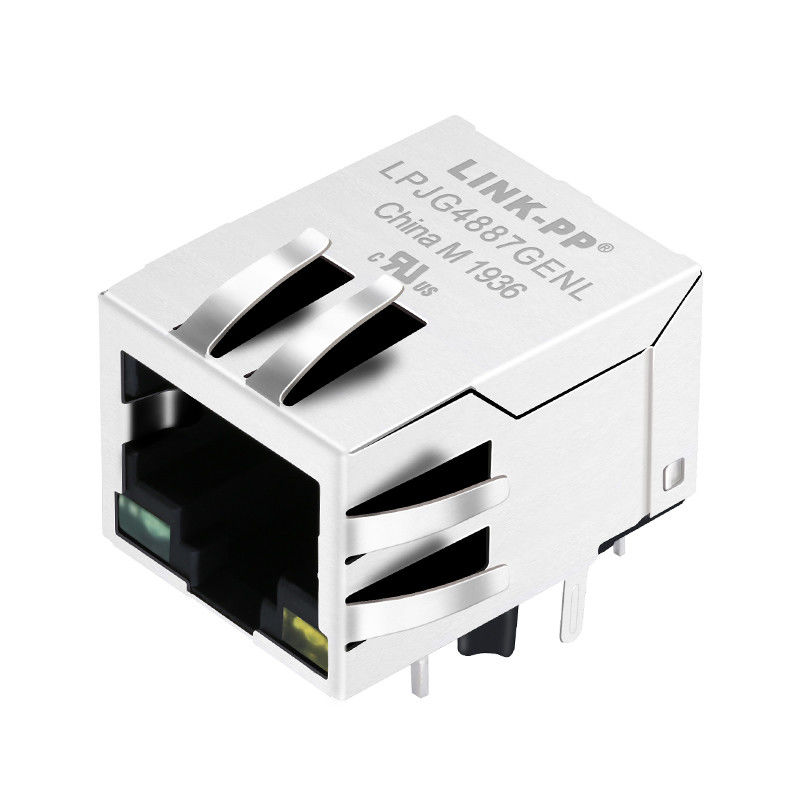

Visualizzazione | connettore RJ45 con 1000 base-T magnetici integrati |
---|---|
LINK-PP PARTE NUMERO | LPJG4887GENL |
Serie | PULSE JXD |
CONTATTO MATTING AREA PLATING | ORO 30 U' |
LATCH | Sotto. |
Opzione LED | VERDE e GIALDO |
Configurazione della porta | 1X1 |
PACCHETTO | THT |
Tipo di montaggio | Attraverso il buco |
Numero di contatti | 8 CONTATTO |
Numero di posizioni | 8 POSIZIONI |
Angolo di montaggio del PCB | Entrata laterale |
SCARDING | Scudo, EMI FINGER |
Classificazione POE | Non-POE |
Conformità ROHS | - Sì. |
Velocità | 1000BASE-T |
TEMPERATURA | -40 a +85°C |
Relazione di rotazione | 1:1 |
La saldatura a riflusso è un metodo ampiamente utilizzato nella produzione elettronica per fissare componenti montati in superficie a schede di circuito stampato (PCB).Offre diversi vantaggi rispetto ai metodi di saldatura manuale tradizionali. I perni SMT in questo connettore RJ45 Magnetics consentono la saldatura a reflow. Può migliorare l'efficienza di produzione garantendo la qualità della saldatura. Ecco una breve introduzione ai suoi vantaggi:
Automazione e elevato rendimento:
La saldatura a reflow consente un assemblaggio di PCB efficiente, veloce e automatizzato.
Saldatura costante e precisa:
La saldatura a reflow garantisce una qualità costante della giunzione di saldatura su tutto il PCB.
Compatibilità con i componenti di piccole dimensioni:
La saldatura a riflusso è adatta per componenti a passo sottile e dispositivi di montaggio su piccola superficie (SMD)..
Riduzione della saldatura dei ponti e della lapidazione:
La saldatura a reflow aiuta a ridurre i difetti di saldatura comuni come il soldo a ponte (connessioni accidentali tra giunti di saldatura adiacenti) e le lapidi (componenti in piedi su un lato).Le fasi di riscaldamento e raffreddamento controllate impediscono entrambi questi problemi.
Migliore distribuzione del calore:
La tecnologia di saldatura a riflusso distribuisce il calore in modo più uniforme su tutto il PCB, riducendo lo stress termico sui componenti.Questo riduce il rischio di danneggiare le apparecchiature elettroniche sensibili durante la saldatura.
Conformità alla saldatura senza piombo:
La saldatura a reflusso è adatta a processi di saldatura privi di piombo e soddisfa i requisiti di protezione dell'ambiente per ridurre le sostanze nocive.
Controllo e monitoraggio dei processi:
Le apparecchiature di saldatura a reflusso hanno spesso capacità di controllo e monitoraggio.
Risparmio economico:
Anche se il costo delle attrezzature di saldatura a reflusso può essere relativamente elevato, l'automazione e l'efficienza del processo possono portare a risparmi sui costi nella produzione in serie.
