Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: 1-2301994-0
Termini di trasporto & di pagamento
Quantità di ordine minimo: 3-5 pezzi campioni gratuiti
Prezzo: Negotiable
Imballaggi particolari: 50PCS/Tray, 1200pcs/Carton
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 4600K.PCS/4 settimane
Velocità: |
1 g |
Protezione: |
Protezione |
Orientazione delle schede: |
CHIUDA |
Tipo: |
1-2301994-0 Jack magnetico |
Indicatore: |
LED verde / giallo |
Campioni: |
Gratis (3-5 pezzi) |
Velocità: |
1 g |
Protezione: |
Protezione |
Orientazione delle schede: |
CHIUDA |
Tipo: |
1-2301994-0 Jack magnetico |
Indicatore: |
LED verde / giallo |
Campioni: |
Gratis (3-5 pezzi) |
| Parametro | Specificità |
|---|---|

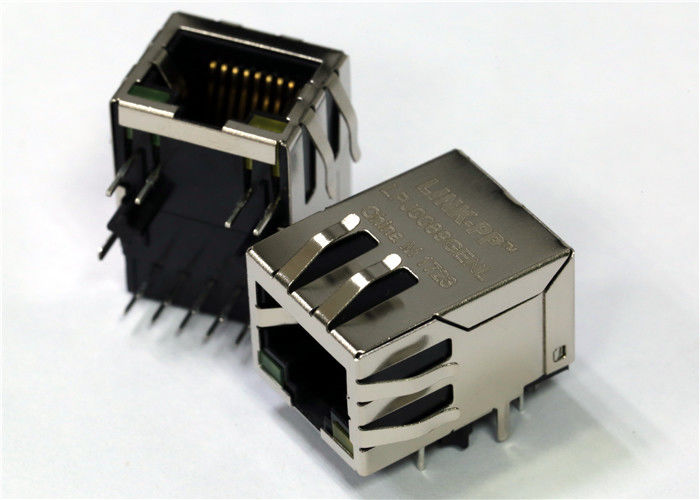

| Tipo di connettore modulare | RJ45 Jack |
| Configurazione della porta | 1 x 1 (porto) |
| Numero di posizioni / contatti carichi | 8P8C |
| Categoria LAN | Cat. 6 |
| Montaggio del connettore | Attraverso il monte Hole |
| Orientazione del connettore | Angolo retto |
| Protezione | Protezione |
| Magnetismo | Con il magnetismo |
| LED | Con LED |
| Tubi di luce | Senza tubo di luce |
| Velocità | 1G |
| Portos | 1 x 1 |
| Orientazione | R / A |
| Tab | Giù. |
| Intervallo di temperatura di funzionamento | -40°C a 85°C |
| Imballaggio | T&R |
| Modalità di tensione | - Sì, sì. |
| Modalità corrente | - Sì, sì. |
Caratteristiche chiave
• Temperatura di funzionamento estesa da -40°Cfino a + 85°C
• La durata minima del prodotto è di 10 anni
• 260 °C pin di reflow in Paste Soldering
• Spessore di rivestimento in oro di 0,76 μm
1,27 μm [50 μin] di nichel
• Miglioramento dell'integrità dell'EMI e delle prestazioni dell'integrità del segnale
• Sono supportati i chip PHY in modalità corrente e tensione
• La presa RJ45 con magneti integrati con fattori di forma 1x1 si rivolge a molte applicazioni industriali
• Magnetismo integrato riduce gli sforzi di progettazione (analogico)
richiesto dal cliente
• offrire imballaggi standardizzati in nastro e bobina o vassoio per l'imballaggio completo
processo di assemblaggio automatizzato o manuale
Nota di posizionamento del jack:
La presa RJ45 deve essere maneggiata solo dal corpo per evitare deformazioni, contaminazioni o altri danni alle pinze di saldatura a contatto e, se del caso, alle pinze di saldatura a schermo
A. Allineamento
Il jack RJ45 con magnetismo integrato deve essere posizionato in modo uniforme sulla scheda del PC. Durante il processo di saldatura, il jack può essere tenuto in posizione con un supporto.
B. Posizione
Determina quale foro nella scheda del PC deve ricevere la pinna di contatto numero uno, poi orienta il jack in modo che la pinna di saldatura numero uno sia allineata con il foro.quindi premere la parte superiore del jack fino a quando non si trova sulla scheda PC.
