615008145121 Jack modulare 8P8C a 45° con codino metallico inverso


Scopri il jack modulare 615008145121 WR-MJ con 8P8C, design ad angolo di 45°, struttura blindata e coda inversa per il montaggio sicuro dei PCB.reti industriali, e sistemi embedded.

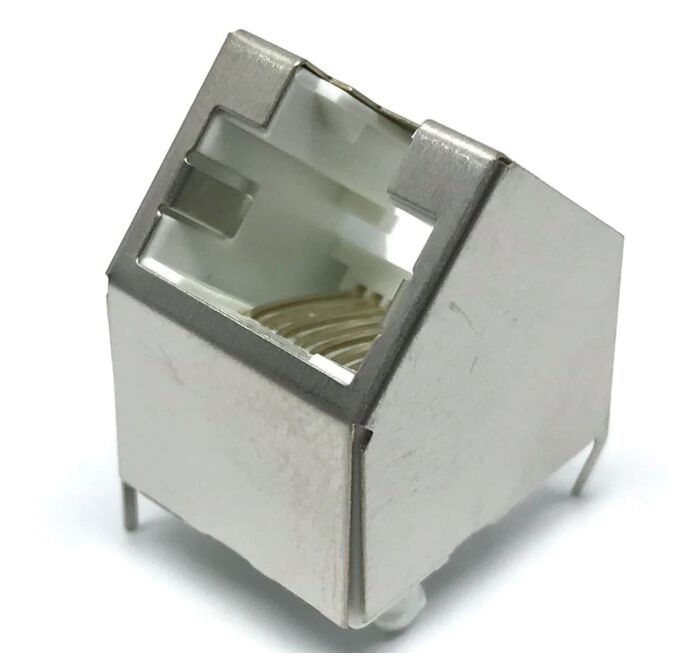

615008145121 45 gradi protetto 8P8C RJ45 Visualizzazione

Il connettore modulare 615008145121 WR-MJ è un connettore RJ45 a 45° ad alta affidabilità progettato per applicazioni Ethernet montate su PCB in cui l'ottimizzazione dello spazio, la stabilità meccanica,e lo schermo EMI sono critici.

Progettato con una coda in metallo inversa, questo connettore garantisce una maggiore resistenza all'ancoraggio del PCB, rendendolo ideale per apparecchiature industriali, sistemi di comunicazione,e dispositivi di rete incorporati che funzionano in condizioni difficili.

Caratteristiche chiave di 615008145121 WR-MJ Jack modulare

1. 45° angolo di progettazione per un layout efficiente

• Ottimizza l'utilizzo dello spazio del PCB
• Migliora la gestione dei cavi negli alloggiamenti compatti
• Riduce la tensione sui cavi di accoppiamento

2. coda di post di metallo inverso per la forte ritenzione PCB

• Ancoraggio meccanico rinforzato
• Maggiore resistenza alle vibrazioni e allo stress meccanico
• Miglioramento dell'affidabilità delle giunzioni di saldatura

3Struttura protetta per la protezione da IME

• Diametro non superiore a 20 mm
• Minimizza le interferenze elettromagnetiche
• Garantisce una trasmissione dei dati stabile

4. Durabilità industriale

• Supporta 500 cicli di accoppiamento
• Temperatura di funzionamento ampia: da -40°C a +85°C
• Cassa antifiamma UL94 V-0

Specifiche tecniche del jack modulare 615008145121 45° 8P8C

615008145121 Scheda dati

615008145121 Scheda dati - Modello di buco raccomandato

615008145121 Fogli di dati - Dimensioni

Prestazioni elettriche di 615008145121 Jack RJ45 industriale


Questi parametri assicurano una trasmissione Ethernet stabile a bassa velocità, rendendo il connettore adatto a sistemi di comunicazione legacy, reti di controllo e interfacce industriali.



Dettagli meccanici e materiali

Perché è importante:

• Il rivestimento in oro selettivo migliora la conducibilità e la resistenza alla corrosione
• L'alloggiamento PBT garantisce stabilità termica e resistenza alle fiamme
• Lo scudo in nichel migliora le prestazioni dell'IME

Domande frequenti su 615008145121 Cat3 Jack modulare


Il jack modulare 615008145121 WR-MJ combina un design a 45° che consente di risparmiare spazio, una robusta coda di metallo inverso e prestazioni di schermatura affidabili,che lo rende una scelta eccellente per applicazioni Ethernet industriali e incorporate.


• Ideale per i sistemi Ethernet CAT3
• Montaggio PCB resistente con coda metallica
• Funzionamento affidabile in ambienti difficili
• Ottimizzato per progetti con spazio limitato

1Qual è il vantaggio di un connettore RJ45 a 45°?

Un connettore a 45° consente un incrocio più flessibile dei cavi e riduce lo stress meccanico, soprattutto in involucri compatti o angolati.

2Cosa significa 8P8C?

8P8C si riferisce a 8 posizioni e 8 contatti, la configurazione standard per i connettori Ethernet RJ45.

3Questo connettore è adatto per Ethernet ad alta velocità?

No. Questo modello è progettato per applicazioni CAT3, in genere utilizzate nei sistemi di comunicazione a bassa velocità.

4Qual e' il vantaggio di una coda di metallo inversa?

Migliora la stabilità meccanica, assicurando che il connettore rimanga saldamente montato sotto vibrazioni o uso ripetuto.

5Lo schermo conta davvero per i connettori RJ45?

Sì, lo schermo riduce l'EMI e migliora l'integrità del segnale, specialmente in ambienti industriali o rumorosi.
