Dettagli:
Termini di pagamento e spedizione:
|
| numero parte: | 1368398-2 | Made in China: | SM-LPJK7003A98NL |
|---|---|---|---|
| Tipo di connettore: | Basso profilo di gigabit | Applicazioni: | 10/100/1000 di lan |
| Tipo del montaggio: | Attraverso il foro | Orientamento: | 90~ angolo (destra) |
| Termine: | Lega per saldatura | Schermatura: | Schermato, dito di EMI |
| Punto culminante: | presa ultrabassa di profilo,RJ45 a basso profilo |
||
| 1368398-2 | Basso profilo Rj45 | PWB di basso profilo Rj45 | 10/100/1000 di basso profilo Rj45 |
Progettazione del modello: 】 del 【1368398-2
Basso profilo Rj45 di gigabit del ♦
Spina di basso profilo Rj45 del ♦
basso profilo Rj45 di ♦1000Base-T con magnetica
PWB di basso profilo Rj45 del ♦
Basso profilo Rj45 10/100/1000 del ♦ con magnetica
connettore di basso profilo Rj45 del ♦
♦ progettato per l'applicazione della carta di interfaccia di rete.
Il ♦ ha progettato per soddisfare la richiesta di IEEE802.3u.
♦ disponibile in tutti i rapporti di giro usati dalla lan ICmanufactures.
Rubinetti del centro primario del ♦ disponibili per EMIreduction supplementare.
Componente magnetica più semplice del ♦ da disporre e dirigere sul PWB.
♦ Conserves che minimizza lo spazio del PWB.
♦ fatto in Cina: 】 Del 【SM-LPJK7003A98NL
FERMO DI MAG.REVERSE,
LED facoltativo; EMI-dito facoltativo.

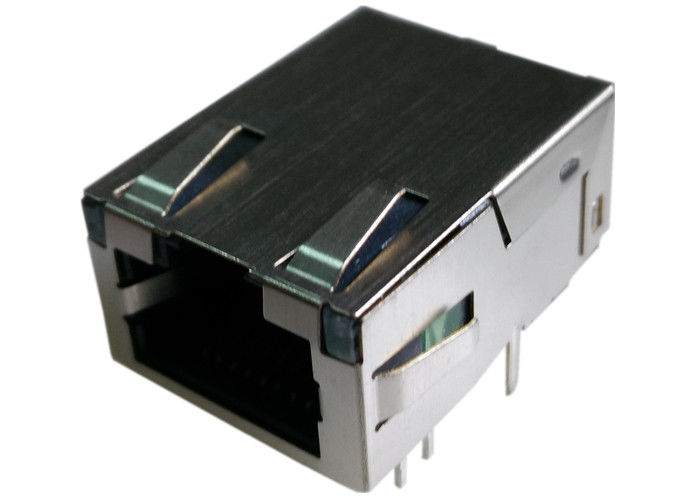

| Connettore di Ethernet RJ45 con 1000 magnetica integrata base-t, Orange&Green/Yellow LED, linguetta su, RoHS | |
| Numero del pezzo di LINK-PP | LPJK7003A98NL |
| Applicazione-lan | ETHERNET (NON PoE) |
| AutomDX | SÌ |
| Circuito di Bst | SÌ |
| Configurazione RX | T, C |
| Configurazione TX | T, C |
| Placcatura accoppiamento di area del contatto | »»/15u/30u» dell'ORO 6u |
| I centri per porto | 8 |
| Diodi | NESSUN DIODI |
| Opzione del LED | ORANGE&GREEN/YELLOW |
| Fermo | LINGUETTA SU |
| Numero dei porti | 1X1 |
| PWB | FR4 |
| Angolo del supporto del PWB | ENTRATA LATERALE |
| PWB che conserva posta | POSTA DI T |
| Altezza del pacchetto (pollici) | 0,445 |
| Altezza del pacchetto (millimetro) | 11,30 |
| Lunghezza del pacchetto (pollici) | 0,946 |
| Lunghezza del pacchetto (millimetro) | 24,14 |
| Larghezza del pacchetto (pollici) | 0,663 |
| Larghezza del pacchetto (millimetro) | 17,78 |
| Tipo di Pin | LEGA PER SALDATURA DI THT |
| RoHS compiacente | YES-RoHS-5 CON CAVO nell'ESENZIONE della LEGA PER SALDATURA |
| Ricerca | SÌ |
| Linguette di EMI dello schermo | CON |
| Velocità | 1000 BASE-T |
| Temperatura | 0 A 70℃ |
| Rapporto RX di giri | 1CT: 1CT |
| Rapporto TX di giri | 1CT: 1CT |
Ha progettato alle applicazioni di sostegno, quali i modem di ADSL, Lan-su-scheda madre. Attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL, soluzioni della call center, decoder complessi, messa a punto degli ingressi di VOIP, Border Gateway Protocol, commutatore veloce di Ethernet…
Progetti per Ti, Intel, Samsung, la passera, Jabil, Flextronics, Cypress, Freescale, EKF .......
