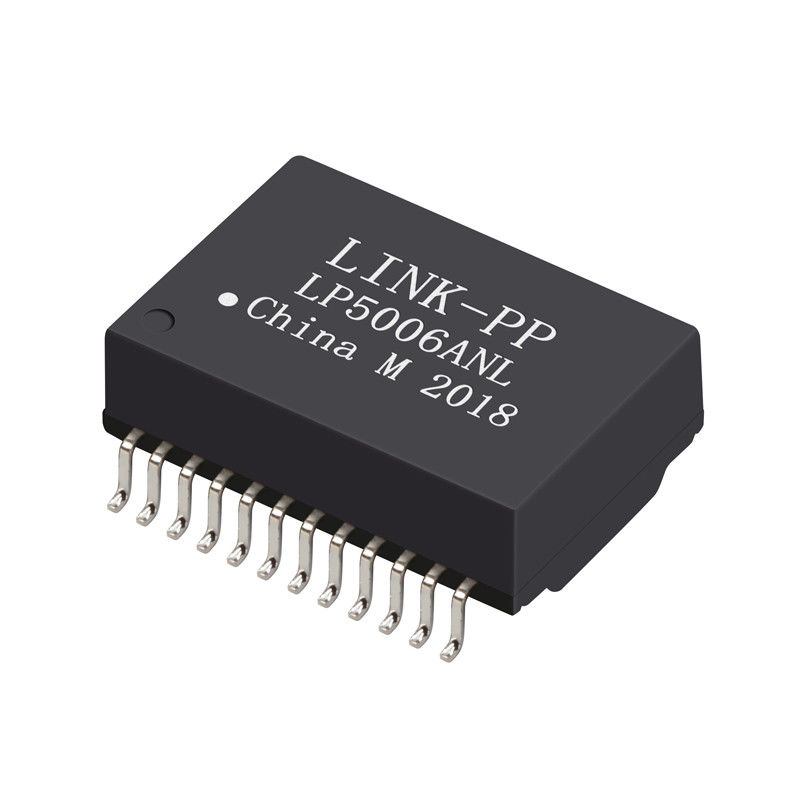

Incrocio magnetico del trasformatore di HF VP6014/ATPL-429R 1000Base-T POE da LP5006ANL

• Equivalente magnetico dei trasformatori LP5006ANL di Ethernet a VP6014HF/ATPL-429R
• Prestazione compiacente di IEEE 802.3at/ANSI X3.263.
• Adatto ad applicazioni di POE della Fine-portata con il currentcapability 720mA.
• Aderisca a ROHS & ai requisiti liberi dell'alogeno.
• Gamma di temperatura di funzionamento: 0℃ a +70℃.
• Gamma di temperature di stoccaggio: -25℃ a +85℃.

°C elettrico 25 dei cationi di Specifi @
ΜH 350 di induttanza ........................... minimo.
con polarizzazione di CC di 8 mA @ 100 chilocicli, 0,2 V
Induttanza di perdita .......... 0,50 massimi del µH.
@ 100 chilocicli, 0,2 V
Tipo di capacità ........ 25 PF di Interwinding.
@ 100 chilocicli, 0,2 V
Resistenza di CC .................... 0,90 massimi di Ω.
Perdita di inserzione ..................... 0.3-100 megahertz
massimo di dB -1,1.
Attenuazione di riflessione (dB minuti)
0.3-30 megahertz ..................................... - 18
40 megahertz ......................................... - 14,4
50 megahertz ......................................... - 13,1
60-80 megahertz ...................................... - 12
Conversazione trasversale (dB minuti)
0.3-30 megahertz ..................................... - 35
60-100 megahertz .................................... - 28
Rifiuto di modo comune (dB minuti)
0.3-30 megahertz ..................................... - 40
60 megahertz ............................................ - 35
80-100 megahertz .................................... - 30
Rapporto di giri ........................... 1 CT: 1± 5%
Ciao-vaso di isolamento….1500 VCA 1 mA 1 sec.
Temperatura di funzionamento
.................................. -40° C a °C +85
