Dettagli:
Termini di pagamento e spedizione:
|

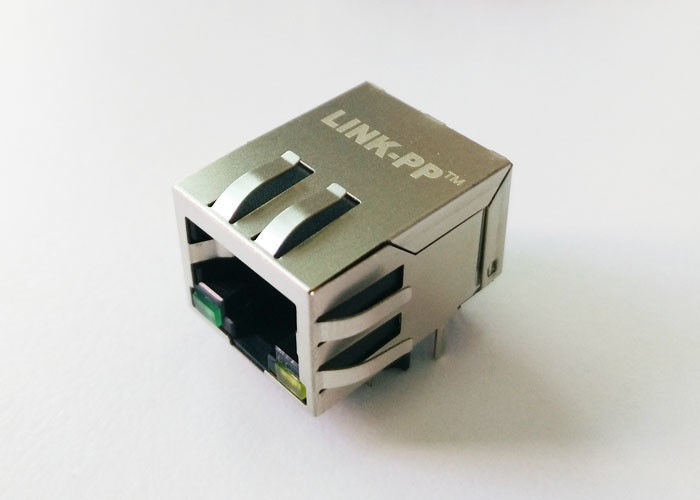

| Cliente di PN: | ARJ11E-MCSC-A-B-FL2 | Made in China: | LPJXXXXNL |
|---|---|---|---|
| Progettazione flessibile: | Sì | campioni: | 2 pc disponibili liberi |
| Colore del LED: | verde/giallo | Tipo del montaggio: | Attraverso il foro |
| Punto culminante: | presa di Ethernet rj-45,connettore industriale rj45 |
||
| Numero del pezzo trasversale | ARJ11E-MCSC-A-B-FL2 |
| Applicazione-lan | ETHERNET (non PoE) |
| AutomDX | SÌ |
| Circuito di Bst | SÌ |
| Configurazione RX | T, C |
| Configurazione TX | T, C |
| Placcatura accoppiamento di area del contatto | »»/15u/30u» dell'ORO 6u |
| I centri per porto | 8 |
| Diodi | NESSUN DIODI |
| Opzione del LED | GREEN/YELLOW |
| Fermo | LINGUETTA GIÙ |
| Numero dei porti | 1X1 |
| PWB | FR4 |
| Angolo del supporto del PWB | ENTRATA LATERALE |
| PWB che conserva posta | POSTA DI T |
| Altezza del pacchetto (millimetri) | 13,84 |
| Lunghezza del pacchetto (millimetro) | 21,59 |
| Larghezza del pacchetto (millimetri) | 16,26 |
| Tipo di Pin | LEGA PER SALDATURA DI THT |
| RoHS compiacente | YES-RoHS-5 CON CAVO nell'ESENZIONE della LEGA PER SALDATURA |
| Ricerca | SÌ |
| Linguette di EMI dello schermo | CON |
| Velocità | 10/100 di BASE-T |
| Rapporto RX di giri | 1CT: 1CT |
| Rapporto TX di giri | 1CT: 1CT |
 |
|
Specificazione elettrica @25± 5℃
1.Turns rapporto (± 2%): 1CT: 1
dita 2.EMI: Sì
3.LEDs:
L/R=G/Y
4.Insertion perdita (dB max):
0.3-100MHz: -1.2dB massimo
5.Return perdita (min @100Ω±15Ω di dB):
1-30MHz: - 16
40MHz: - 13,5
50MHz: - 11,5
60-80MHz: - 10
6.Crosstalk:
30MHz: - 40
60MHz: - 36
100MHz: - 30
7.Differential al rifiuto di modo comune:
30MHz: - 35
60MHz: - 32
100MHz: - 30
8.Hipot (Vrm): 1500
