Dettagli:
Termini di pagamento e spedizione:
|
| P/N: | ARJ11D-MDSG-B-A-FMU2 | I centri: | 4 |
|---|---|---|---|
| Porto: | 1 x 1 | Montaggio: | entrata laterale |
| Schermato: | con | Archivi: | PDF/3D/ISG/Stp/Step/Datasheet |
| Punto culminante: | Connettori impilati RJ45,presa magnetica rj45 |
||

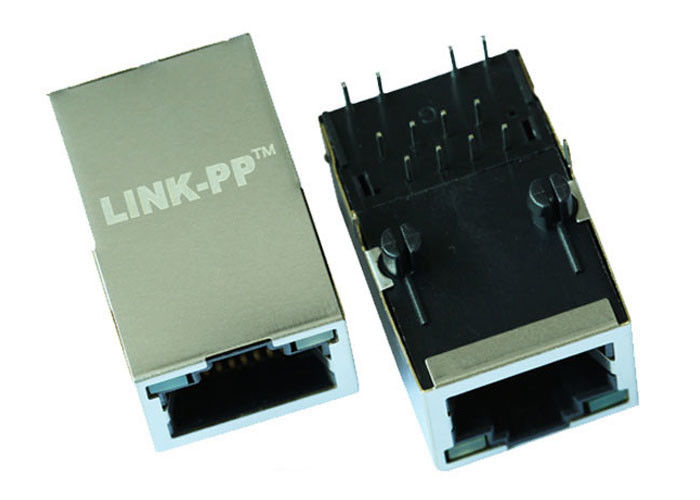

1. 1 x 1 linguetta-su RJ45 del porto con schermato
2. connettore RJ45 di 10/100M
3. interfaccia Ethernet RJ45 Jack
4. lunghezza 25.65mm
Larghezza 16.50mm
Altezza 13.85mm
5. Colore del LED: Verde/giallo
6. rf alterna: ARJ11D-MDSG-B-A-FMU2
| Nome di prodotto | LPJxxxNL |
| Incrocio rf | ARJ11D-MDSG-B-A-FMU2 |
| Rapporto di giri (NP: NS) | 1:1; 1:1 |
| Altezza (millimetro) | 13,85 millimetri |
| Lunghezza (millimetro) | 25,65 millimetri |
| Larghezza (millimetro) | 16,50 millimetri |
| Velocità | 10/100 di base-t |
| Colore del LED | Giallo/verde |
| Caratteristica di montaggio | Entrata laterale |
Descrizione:
1X1 con/senza della linguetta-su 10/100/1000M POE/POE+ RJ45 Magjack LED, lunghezza 33.02mm, incontrante IEEE 802.3af/at
1. Tipo di prodotto caratteristiche:
1) tipo = connettore di prodotto
2) tipo di Jack = RJ45
3) profilo = norma
4) orientamento del montaggio del PWB = entrata dell'entrata del lato (angolo retto) /Top (verticale)
2. Collegamento meccanico:
1) configurazione di Jack = 1 x 1
3. Caratteristiche elettriche:
1) schermato = sì
4. Caratteristiche relative di termine:
1) dito di EMI - fondo = senza
2) metodo = lega per saldatura di termine
5. Caratteristiche relative del corpo:
1) la configurazione del porto = sceglie/multi
2) dita di EMI sommità e lati = con senza
3) orientamento = norma del fermo - chiuda
4) lunghezza della coda del PWB
6. Caratteristiche relative del contatto:
1) precaricato = sì
2) tipo di termine del contatto = tramite il supporto superficie/del foro
7. Abitazione delle caratteristiche relative:
1) stile = Jack del connettore
8. Standard industriali:
1) conformità di RoHS/ELV = RoHS compiacente, ELV compiacente
2) lega per saldatura senza piombo di processi = di Wave della lega per saldatura capace a 240°C,
Lega per saldatura capace a 260°C, lega per saldatura di Wave di Wave capace a 265°C
3) la storia di conformità di RoHS/ELV = era sempre RoHS compiacente
9. Marcatura di identificazione:
1) colore sinistro del LED (posizione #1) = verde - una resistenza da 250 ohm
2) giusto colore del LED (posizione #2) = verde - una resistenza da 250 ohm
10. Termini per uso:
1) si applica a = circuito stampato
2) condizioni ambientali = ufficio/locali
3) temperatura di funzionamento (°C) = 0 - 70/-40 - +85
Applicazioni:
Usato per le attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL
Vantaggio competitivo:
16 anni di esperienza di produzione,
persone 1100,
prova di 100%
Termine di consegna flessibile
100% provato (non appena lotto provato)
Specificazione di IEEE 802,3 di raduni
Conformità with i requisiti di ROHS
