Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: SGS, UL,CE,ISO9001:2008,Reach
Numero di modello: RTC-1QDBAM1A
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: $0.11-$12
Imballaggi particolari: VASSOIO
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 208K/Month
Elementi: |
RTC-1QDBAM1A |
categoria: |
1x4 porto rj45 con magnetica |
Velocità: |
10/100/1000Base-T |
Montaggio: |
Attraverso-foro |
Indicatore: |
LED |
File: |
PDF/3D/ISG/Stp/Step/Scheda dati |
Elementi: |
RTC-1QDBAM1A |
categoria: |
1x4 porto rj45 con magnetica |
Velocità: |
10/100/1000Base-T |
Montaggio: |
Attraverso-foro |
Indicatore: |
LED |
File: |
PDF/3D/ISG/Stp/Step/Scheda dati |
Il RTC-1QDBAM1A è un jack modulare RJ45 ad alta densità, a 4 porte (1x4) con magnetici integrati 10/100/1000Base-T. Progettato per applicazioni di rete ad alte prestazioni, combina una schermatura EMI superiore, LED di stato integrati e un ingombro ridotto per risparmiare spazio sul PCB. È ideale per switch, router e apparecchiature informatiche industriali che richiedono più porte Ethernet ad alta velocità.
| Categoria | Parametro | Specifiche Tecniche / Valore |
|---|---|---|
| Generale | Tipo di Prodotto | Jack Modulare RJ45 1x4 Porte con Magnetici Integrati (Tab-Up) |
| Applicazione | 10/100/1000 Base-T (Gigabit Ethernet) | |
| Tipo di Montaggio | Tecnologia Through-Hole (THT) | |

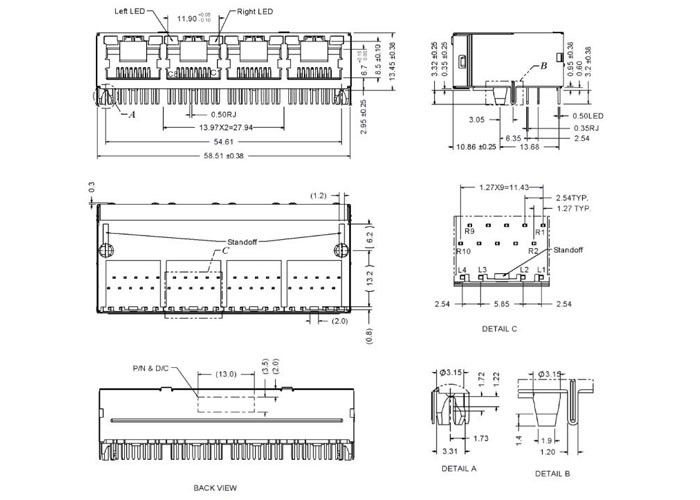

| Meccanica | Lunghezza Totale | 58.51 ± 0.38 mm |
| Altezza Totale | 13.45 ± 0.38 mm | |
| Passo da Porta a Porta | 13.97 mm | |
| Lunghezza Terminale di Saldatura | 3.2 ± 0.38 mm | |
| Schermatura | Scudo metallico completo con linguette di messa a terra EMI (Dettaglio B) | |
| Elettrica | Rapporto di Trasformazione | 1:1 per tutti i 4 canali (Ingresso-Uscita) |
| Tensione di Isolamento | Isolamento AC 2 kV (pin di segnale verso scudo) | |
| Resistenze di Terminazione | Resistenze integrate da 75Ω (soppressione del rumore di modo comune) | |
| Configurazione Pin | 10 pin di segnale (R1–R10) + 4 pin LED (L1–L4) per porta | |
| Disaccoppiamento | Condensatore ad alta tensione da 1000 pF verso massa dello scudo | |
| Specifiche LED | LED Sinistro (L3–L4) | Monocolore: Verde (λp = 565 nm) |
| LED Destro (L1–L2) | Bicolore: Arancione (λp = 610 nm) / Verde (λp = 565 nm) | |
| Tensione Diretta (Vf) | 1.7 V – 2.6 V (@ 20 mA) | |
| Corrente Inversa (Ir) | 10 μA max (@ Vr = 5 V) |
1. Prestazioni di Trasmissione: Supporta 10/100/1000Base-T (Gigabit Ethernet).
2. Rapporto di Trasformazione:1:1 (Primario-Secondario) per tutti i 4 canali.
3. Isolamento Alta Tensione: Isolamento AC 2 kV tra segnale e scudo, con condensatore di disaccoppiamento da 1000 pF verso massa dello scudo.
4. Terminazione Interna: Resistenze integrate da 75 Ω per la soppressione del rumore di modo comune.
5. Caratteristiche LED:
