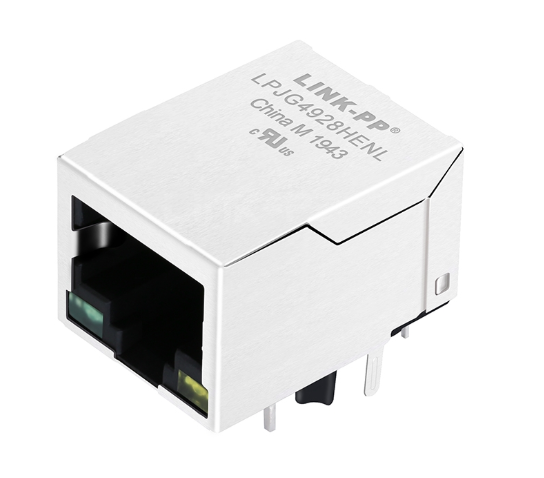

LPJG4928HENL Connettore 1000 Base-T PoE+ RJ45 con porta LED 1x1

LPJG4928HENL è un connettore RJ45 1000 Base-T a porta singola con componenti magnetici integrati per applicazioni PoE+. Foro passante, ad angolo retto, 10P8C, LED verdi/gialli, range di temperatura industriale.

Caratteristiche principali diLPJG4928HENLPoE+RJ45

1. Prestazioni Gigabit: supporta velocità Ethernet 10/100/1000 Base-T per applicazioni a larghezza di banda elevata.
2. Funzionalità PoE+ avanzata:Conforme a IEEE 802.3at, gestisce fino a 720 mA a 57 V CC di corrente continua sui pin PSE.
3. Affidabilità industriale: funziona perfettamente a temperature estreme da -40°C a +85°C.
4. Design integrato: i componenti magnetici integrati (rapporto di rotazione 1CT:1CT) riducono l'ingombro del PCB e semplificano il routing.
5. Indicatori visivi di stato:LED integrati sinistro (verde) e destro (giallo) per un facile monitoraggio dello stato della rete.
6. Costruzione robusta:*La schermatura EMI in acciaio inossidabile e l'alloggiamento PBT classificato UL94V-0 garantiscono durata e sicurezza.

Specifiche diLPJG4928HENL Connettore RJ45 con LED

1. Specifiche generali del prodotto

2. Specifiche elettriche (@25°C)

3. Specifiche materiali e ambientali

1. Temperatura operativa:Da -40°C a +85°C (grado industriale)
2. Materiale dell'alloggiamento:PBT termoplastico + 30% fibra di vetro (classificazione UL94V-0)
3. Materiale del contatto:Bronzo fosforoso (C5210R-EH), spessore 0,35 mm
4. Placcatura dei contatti:Minimo 6 µ" di oro sull'area di accoppiamento
5. Materiale perno:Ottone (C2680R-H), spessore 0,35 mm
6. Temperatura di saldatura ad onda:** 265°C MAX per 5 secondi

Scheda tecnica del connettore RJ45 LPJG4928HENL 1000 Base-T

Dettagli dell'indicatore LED LPJG4928HENL

L'LPJG4928HENL includedoppi indicatori LEDper supportare il monitoraggio visivo intuitivo dello stato.

LED sinistro

• Colore:Verde
• Lunghezza d'onda di picco:565nm
• Tensione diretta:1,8–2,6 V a 20 mA
• Corrente inversa:10 µA massimo a 5 V

LED destro

• Colore:Giallo
• Lunghezza d'onda di picco:585nm
• Tensione diretta:1,8–2,6 V a 20 mA
• Corrente inversa:10 µA massimo a 5 V

Questi LED aiutano a fornire visibilità del collegamento, dell'attività o dello stato nei progetti di apparecchiature Ethernet.

Applicazioni di PoE Magjack

LPJG4928HENL è progettato con precisione per telecomunicazioni, hardware di rete e apparecchiature di comunicazione industriale, tra cui:

• Attrezzatura SOHO:Modem ADSL, router e gateway.
• Rete aziendale:Switch di rete, hub e iniettori PoE.
• Sistemi integrati:Progetti LAN su scheda madre (LOM).
• IoT industriale: controller per edifici intelligenti e telecamere/punti di accesso IP alimentati con PoE+.
