LP1197NL 10/100 Base-TX PoE LAN Transformer Module Single-Port

LP1197NL PoE Magnetics Specificazioni

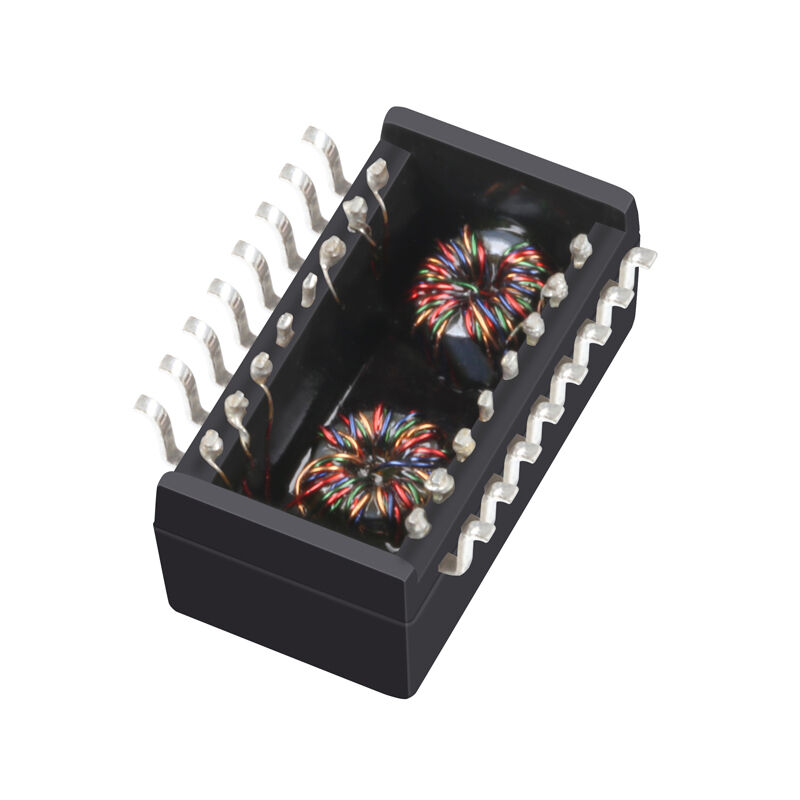

IlLP1197NLè unModulo di trasformatore PoE LAN a singola porta 10/100Base-TXprogettato per dispositivi Ethernet che richiedonosia la trasmissione di dati affidabile che il supporto Power over Ethernet (PoE). Costruito con uncostruzione a telaio apertoe ottimizzato perapparecchiature per il montaggio in superficie (SMT), LP1197NL integra trasformatori di isolamento e componenti di filtraggio per garantire l'integrità del segnale, la soppressione dell'EMI e la fornitura di energia sicura su cavi Ethernet a coppia contorta.

ConformitàSpecifiche IEEE 802.3 Ethernete conIsolamento 1500 Vrms, LP1197NL è ampiamente utilizzato inApparecchiature VoIP, dispositivi di rete SOHO, progetti LAN-on-Motherboard (LOM), switch Ethernet e sistemi embedded abilitati a PoE.

Specifiche elettriche (@ 25 °C)

Caratteristiche chiave del trasformatore di alimentazione Ethernet

• Modulo magnetico LAN PoE 10/100Base-TX, porta singola
• Disegnati perApplicazioni PoE Ethernet
• 1Relazione giratori:1per trasmettitore e ricevitore
• Costruzione a telaio apertoper progetti compatti ed economici
• Eccellente integrità del segnalecon basse perdite di inserimento e alte perdite di ritorno
• Altezzarifiuto del rumore in modalità comune (DCMR)per migliorare le prestazioni dell'IME
• 1500 Vrms di tensione di isolamentoper un funzionamento PoE sicuro
• Confezione per il montaggio in superficie, nastro e bobina forniti
• RoHS conforme, senza piombo
• Certificato UL(File n.E484635)
• Supportiassemblaggio automatico SMT di reflow(fino a 250 °C)

LP1197NL Vantaggi del progetto del trasformatore PoE LAN

A differenza dei trasformatori LAN non PoE standard, l'LP1197NL è progettato pergestire le correnti di bias CC associate alla fornitura di potenza PoELa struttura del trasformatore riduce al minimosaturazione del nucleo, assicurando:

• Collegamento Ethernet stabile sotto carico PoE
• Riduzione della perdita di pacchetti e della distorsione del segnale
• Miglioramento della conformità EMC/EMI nei sistemi PoE

Questo rende LP1197NL adatto perTelefoni VoIP a PoE, telecamere IP, access point e dispositivi Ethernet incorporati.

Disposizione del PCB e note di assemblaggio

• Posizionare l'LP1197NL vicino all'Ethernet PHY per ridurre al minimo la lunghezza della traccia.
• Le coppie di differenziali TX/RX con impedenza controllata.
• Mantenere un'adeguata velocità di scorrere e di liberazione per preservare le prestazioni dell'isolamento.
• Adatto per:saldatura a reflusso senza piombo, con untemperatura massima di riflusso di 250 °C per 5 secondi.
• Assicurare una corretta progettazione termica per la gestione della corrente PoE.

Domande frequenti su LP1197NL PoE Magnetics

IlLP1197NLè un sistema affidabile, pronto per il PoEModulo di trasformatore LAN 10/100Base-TXprogettato per dispositivi Ethernet compatti ed economicamente convenienti. Con un forte isolamento, eccellenti prestazioni EMI e comprovata conformità, è una scelta ideale per VoIP, SOHO,e applicazioni di rete PoE incorporate.

Q1: LP1197NL è adatto alle applicazioni PoE?

R: Sì. LP1197NL è specificamente progettato perSistemi PoE Ethernet, supportando la corrente di bias di corrente continua mantenendo l'integrità del segnale.

Q2: Quali velocità Ethernet sono supportate?

A: supporti LP1197NL10 Base-T e 100 Base-TXApplicazioni Ethernet veloci.

D3: Questo modulo fornisce un isolamento sufficiente per PoE?

R: Sì.Isolamento 1500 Vrms, che soddisfano i requisiti di sicurezza comuni di Ethernet e PoE.

D4: La parte è compatibile con l'assemblaggio automatico SMT?

R: Sì. Il modulo è fornito inImballaggio a nastro e bobinae supporta i processi di reflusso SMT standard.
